1. ユーザ管理者の権限を持つユーザで、セルフポータルサイトにログインします。

   「ユーザ管理者とユーザの権限について」

2. Edgeゲートウェイに割り当てられたグローバルIPアドレスを確認します。

   グローバルIPアドレスを確認する方法は、 「グローバルIPアドレスを確認する」 を参照してください。

3. 「テナント設定」タブをクリックします。

4. 左ペインで「Edgeゲートウェイ」をクリックします。

   Edgeゲートウェイの一覧が表示されます。

5. NATを設定するEdgeゲートウェイを右クリックし、「サービス設定」をクリックします。

   「サービスの構成」画面が表示されます。

6. 左ペインで「NAT」をクリックします。

   NAT設定の一覧が表示されます。

7. 「追加」ボタンをクリックします。

   NATルールを選択し、「編集」ボタンをクリックすると編集できます。
   NATルールを選択し、「削除」ボタンをクリックすると削除できます。



   「NATルールの追加」画面が表示されます。

8. NATルールを追加します。各項目を設定し、「OK」ボタンをクリックします。



   項目	説明
   適用ネットワーク	適用するネットワークをプルダウンから選択します。 ※当社がインターネットオプションで提供しているグローバルIPアドレスを利用したい場合は「指定なし」を選択します
   種別	プルダウンから「SNAT/DNAT/NoSNAT/NoDNAT」を選択します。
   順番	値の小さいルールの優先順位が高くなります。
   説明	NATルールの説明を256文字以内で入力します。
   送信元IPの範囲	SNAT/NoSNAT 必須項目) テナントネットワークに設定したプライベートIPアドレスを入力します。 ※IPアドレス,CIDR形式での登録となります。 ※IPアドレス範囲での入力の場合、IPアドレス128個を超える範囲指定はできません。
   送信先IPの範囲	DNAT/NoDNAT 必須項目) Edgeゲートウェイに割り当てられたグローバルIPアドレスを入力します。 ※IPアドレス,CIDR形式での登録となります。 ※IPアドレス範囲での入力の場合、IPアドレス128個を超える範囲指定はできません。
   プロトコル	DNAT/NoDNAT 必須項目) 変換対象のプロトコルを選択します。
   変換後IPの範囲	SNAT 必須項目)Edgeゲートウェイに割り当てられたグローバルIPアドレスを入力します。 DNAT 必須項目)お客さまのプライベートIPアドレスを入力します。 ※IPアドレス,CIDR形式での登録となります。 ※IPアドレス範囲での入力の場合、IPアドレス128個を超える範囲指定はできません。
   変換後のポート	DNAT 必須項目)NAT変換後のポートを指定します。範囲指定も可能です。
   ファイアウォール適用 ※ファイアウォールルールが評価されるアドレスを指定します。	プルダウンから「外部アドレスと一致/内部アドレスと一致/バイパス」を選択します。 ※詳細は補足を参照 SNATの場合)デフォルト値は「内部アドレスと一致」です。 DNATの場合)デフォルト値は「外部アドレスと一致」です。 NoSNAT/NoDNATの場合)「バイパス」固定です。
   有効化	チェックを入れると、NATルールが有効化されます。

   edit

   重要

   [外部アドレスと一致]：ファイアウォールは NAT ルールの外部アドレスに適用されます。
   ・SNAT の場合、変換後IPアドレスが外部アドレスになります。
   ・DNAT の場合、送信先IPアドレスが外部アドレスになります。
   [内部アドレスと一致]：ファイアウォールは NAT ルールの内部アドレスに適用されます。
   ・SNAT の場合、送信元IPアドレスが内部アドレスになります。
   ・DNAT の場合、変換後IPアドレスが内部アドレスになります。
   ・DNAT の適用ネットワークが当社開通テナントネットワーク(VLANXXXX)の場合、[内部アドレスと一致]を選択する必要がございます。
   [バイパス]：パケットは、ファイアウォール ルールが適用されずバイパスされます。
   ・NoSNAT/NoDNAT の場合、バイパス固定です。そのため、NoSNAT/NoDNATを適用した場合、FW接続のテナントネットワーク(VLANxxxx)への通信は全て許可されます。 必要に応じてネットワークファイアウォールに拒否するファイアウォール ルールを追加ください。

9. 一覧にNAT設定が追加されていることを確認し、「OK」ボタンをクリックします。

   NAT設定が完了します。

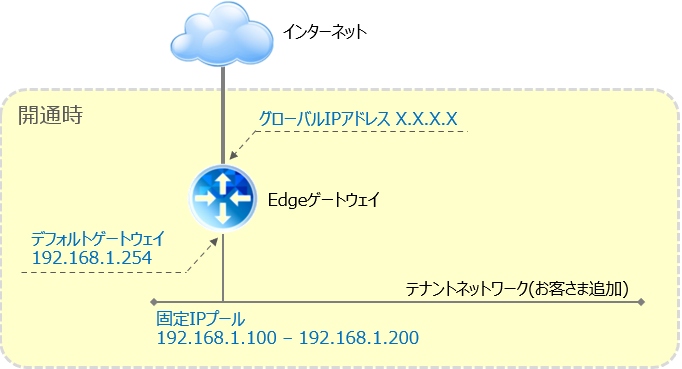

SNATの設定例

図のとおり構成するには、以下のように設定します。

DNATの設定例(テナントネットワーク(ゲートウェイ接続))

図のとおり構成するには、以下のように設定します。

DNATの設定例(テナントネットワーク(ダイレクトネットワーク))

図のとおり構成するには、以下のように設定します。
