STEP1 配線

地デジチューナー（R）とアンテナを接続し、さらに接続機器※1と接続します。

※1
光BBユニット／Airターミナル／Airターミナル2／Airターミナル3／Airターミナル4／Airターミナル4 NEXT／Airターミナル5

STEP 01

地デジチューナーのLANポートと、接続機器のLANポートをLANケーブルで接続します。
接続機器のLANポートは複数箇所ありますが、どこでも構いません。
STEP 02

地デジチューナーのアンテナ端子と、地上デジタル放送用のアンテナをVHF/UHF同軸ケーブルで接続します。
アンテナ端子が足りない場合は、分配器やケーブルを別途ご用意ください。
STEP 03

地デジチューナーに電源アダプタを差し、コンセントと接続します。

拡大してみる
STEP 04

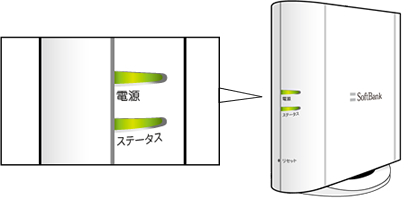

地デジチューナーのLEDランプが、電源・ステータスランプ共に緑点灯になれば配線完了です。
STEP 05
（録画機能を利用する場合のみ）

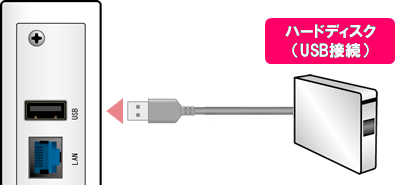

録画機能を利用する場合は、地デジチューナーのUSBポートにUSB接続のハードディスクを接続します。
ハードディスクは別途ご用意ください。なお、接続したハードディスクのデータはすべて消去されますのでご注意ください。
- 対応ハードディスクは下記ページをご確認ください。
  録画機能動作確認済みハードディスク（株式会社ピクセラ）
STEP 06
（録画した番組をTVで視聴する場合のみ）

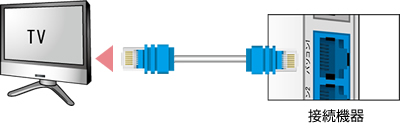

地デジチューナーで録画した番組を、TVで試聴する場合はTVと接続機器のLANポートをLANケーブルで接続してください。
接続機器のLANポートは複数箇所ありますが、どこでも構いません。LANケーブルは別途ご用意ください。
- 対応TVは下記ページをご確認ください。
  DLNA機能動作確認済みTV（株式会社ピクセラ）

続いて、視聴用アプリケーション「地デジViewer （R）」のインストール／初期設定を行なってください。

STEP 2 地デジViewer （R）インストール／初期設定
