各種機器の接続設定方法

転⽤や宅内⼯事ありの⽅は、⼀部接続済みの場合がございます。現在の配線状況をご確認ください。

インターネットの接続方法

インターネット(有線接続)を利用するため、NTT機器、光BBユニットを接続します。
接続の際はすべての機器の電源を切ってから始めてください。

配線図
  • 機器はイメージです。ご利用のサービスや、お申込み時期により色・形状が異なります。
1

光コンセントとONUの[LINE]ポートを光コードで接続します。

  • NTT東日本/西日本の設置担当者が光コードを接続済みの場合もあります。

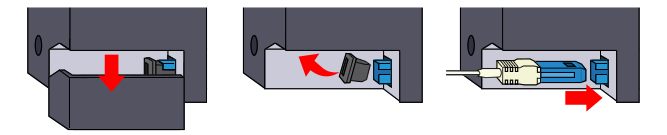

光コードをONUに接続する方法

[LINE]ポートのカバーを外します。キャップを外し光コードを差し込み、カバーを元に戻します。

  • 上記は一例です。機器によりカバーの取り外し方法や、コネクタ位置は異なります。
2

ホームゲートウェイ(N)の[LAN1~4]のいずれかのポートとパソコンの[LAN]ポートをLANケーブルで接続します。

3

ホームゲートウェイ(N)の電源アダプターを接続します。


配線方式 光配線方式
NTT機器※ ホームゲートウェイ(N)のみ
光BBユニット なし
利用する電話サービス なし
番号ポータビリティ 利用しない
  • NTT機器:「NTT」のロゴや「日本電信電話株式会社」の社名が入ったホームゲートウェイ(N)、ONU、VDSL装置などの機器です。ご利用のサービスや建物のタイプ(戸建/集合住宅)により機器が異なります。機器がない場合や複数台ある場合もございます。
