インターネットと電話サービスの接続方法

インターネット（有線接続）を利用するため、NTT機器、光BBユニットを接続します。
接続の際はすべての機器の電源を切ってから始めてください。

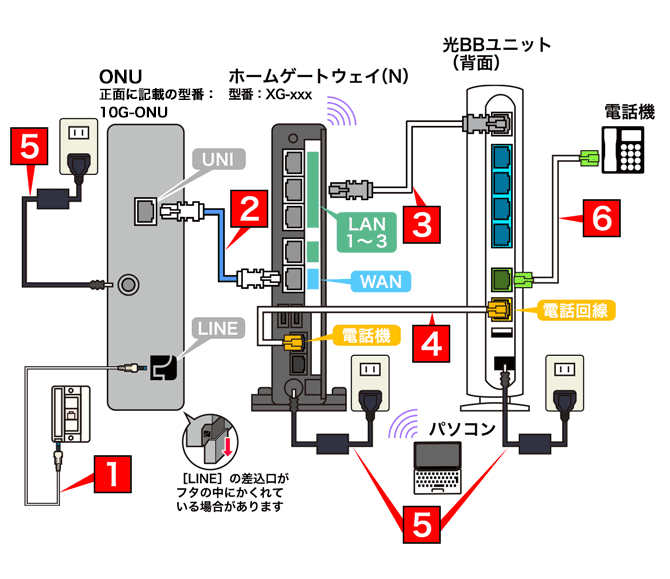

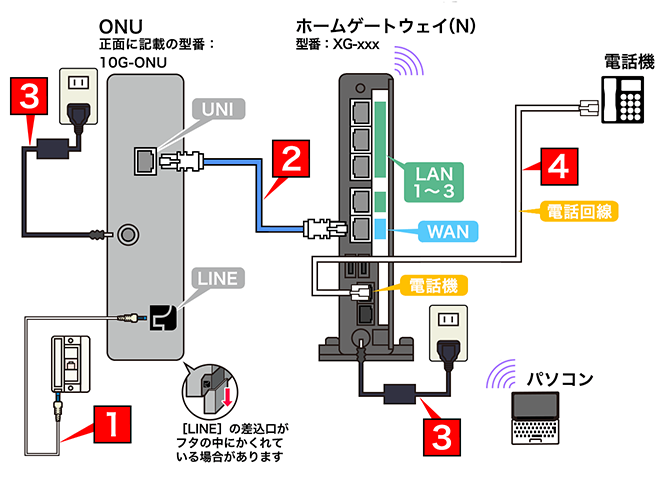

配線図
2
のLANケーブルはNTT機器に同梱の10Gbps対応の専用LANケーブルをご利用ください。カテゴリ6Aの規格に対応していないLANケーブルを利用すると最大速度が出ない場合があります。
3
のLANケーブルは光BBユニットに同梱の「灰色」のLANケーブルをご利用ください。
  • 機器はイメージです。ご利用のサービスや、お申込み時期により色・形状が異なります。
1

光コンセントとONUの[LINE]ポートをONUに同梱の光コードで接続します。

  • NTT東日本／西日本の設置担当者が光コードを接続済みの場合もあります。
2

ONUの[UNI]ポートとホームゲートウェイ（N）の[WAN]ポートにLANケーブルを接続します。

  • ホームゲートウェイ（N）同梱のLANケーブルを利用してください。
3

ホームゲートウェイ（N）の[LAN1～4]のいずれかのポートと光BBユニットの[インターネット回線]ポートを、光BBユニットに同梱のLANケーブルで接続します。

  • 接続するLANケーブルは、光BBユニットに同梱のLANケーブル（接続部分：灰色）をご利用ください。
4

ホームゲートウェイ（N）の[電話機]ポートと光BBユニットの[電話回線]ポートにモジュラーケーブル（黄色）を接続します。

  • 光BBユニットに同梱のモジュラーケーブル（黄色）を利用してください。
5

ONU、ホームゲートウェイ（N）、光BBユニットの順で電源アダプターを接続します。
6

光BBユニットの[電話機]ポートとご利用になる電話機のポートにモジュラーケーブル（緑色）を接続します。

  • 光BBユニットに同梱のモジュラーケーブル（緑色）を利用してください。
7

パソコンはWi-Fi接続するか、有線で接続する場合はホームゲートウェイ（N）の[LAN4 10G]ポートとパソコンの[LAN]ポートを「10Gbps対応のカテゴリ6A以上」のLANケーブルで接続します。

  • 10Gbpsの速度でご利用いただく場合はパソコンのLANポートやLANケーブルの規格を必ずご確認ください。
  • 有線でパソコンと接続する場合は以下が必要となります。（最大概ね10Gbpsの通信速度でご利用いただく場合は、お客さまにて以下をご用意ください）
    • 10Gbps対応LANケーブル（カテゴリ6A以上）
    • 10Gbps対応のパソコン
  • 光BBユニット同梱のLANケーブル（青色）を使用して有線でパソコンと接続する場合、1ギガでの接続となります。

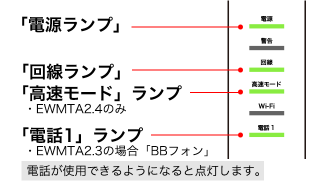

接続後の光BBユニットランプ点灯

接続後の光BBユニットランプ点灯

Wi-Fiを設定する

パソコンやスマートフォンなどWi-Fi接続したい機器を設定します。
SoftBank 光 10ギガはホームゲートウェイ（N）のSSID/暗号キーでWi-Fi設定を行います。

Wi-Fiの設定はこちら

配線方式 光配線⽅式
NTT機器※ ONU・ホームゲートウェイ
光BBユニット あり
利用する電話サービス 光電話（N）、BBフォン
  • NTT機器：「NTT」のロゴや「日本電信電話株式会社」の社名が入ったホームゲートウェイ（N）、ONU、VDSL装置などの機器です。ご利用のサービスや建物のタイプ（戸建／集合住宅）により機器が異なります。機器がない場合や複数台ある場合もございます。
