手順

ロックノブを反時計回りに回す

• 「FREE」の表示側にノブが合うまで回します。

手順

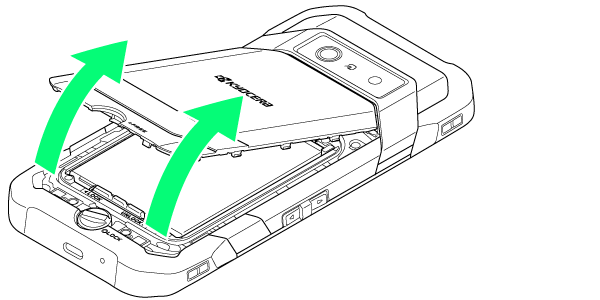

電池カバーを取り外す

• 電池カバーの凹部に指先（爪）をかけて、矢印の方向に持ち上げて取り外します。

手順

電池ロックを「UNLOCK」の方向（右側）にスライドさせる

• 電池ロックが解除されます。電池ロックが解除されていないと、電池パックを取り外すことができません。

手順

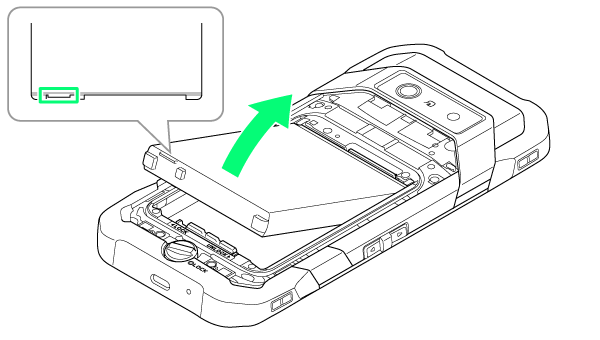

電池パックのツメ部に爪を引っかけて、持ち上げるようにして取り外す

• 電池パックを取り外すときに、ドライバなどの工具を使わないでください。電池パックが破損するおそれがあります。

手順

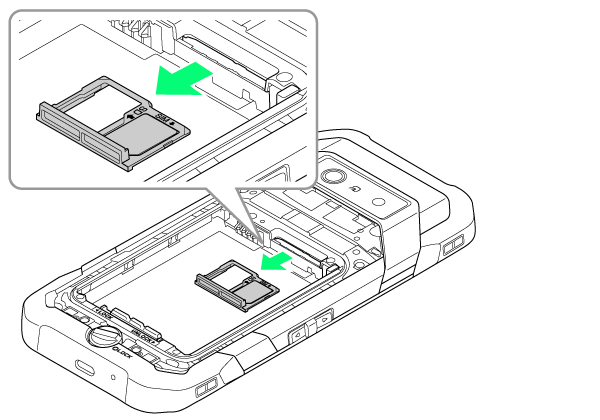

USIM／SDカードトレイをまっすぐに引き出す

手順

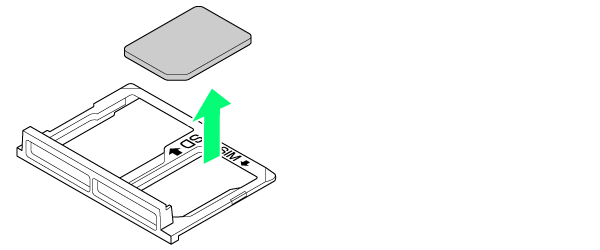

USIMカードをUSIM／SDカードトレイから取り出す

手順

USIM／SDカードトレイを本体に差し込んで、奥までまっすぐ押し込む

手順

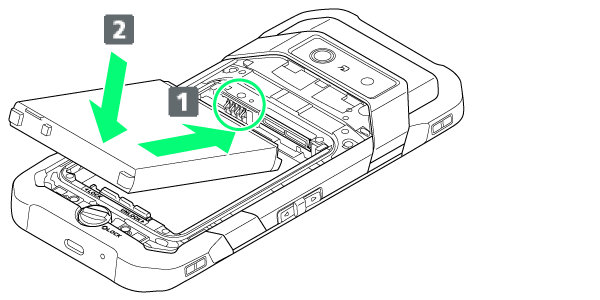

電池パックを取り付ける

• USIM／SDカードトレイが確実に取り付けられていることを確認してから、電池パックを取り付けてください。
• 接続部の位置を確かめて、電池パックをスライドさせて（）確実に押し込んでください（）。
• 電池ロックが解除されていることを確認してください。電池ロックが解除されていないと、電池パックを取り付けることができません。

手順

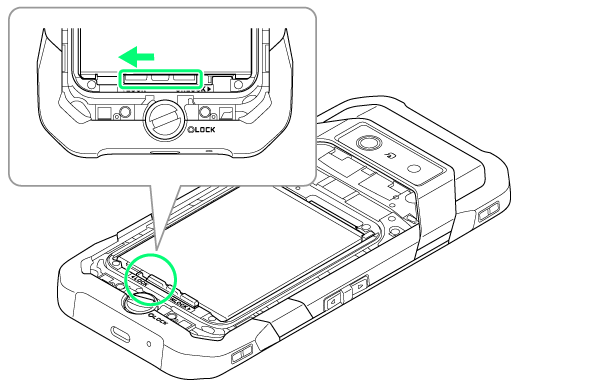

電池ロックを「LOCK」の方向（左側）にスライドさせる

• 電池ロックがロックされ、電池パックが固定されます。

手順

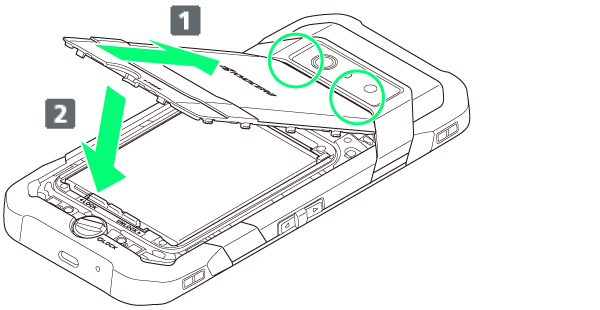

電池カバーのツメ2箇所を端末上部の凹部にはめてから（）、電池カバーをはめ込む（）

• ロックノブが「FREE」になっていることを確認してください。

手順

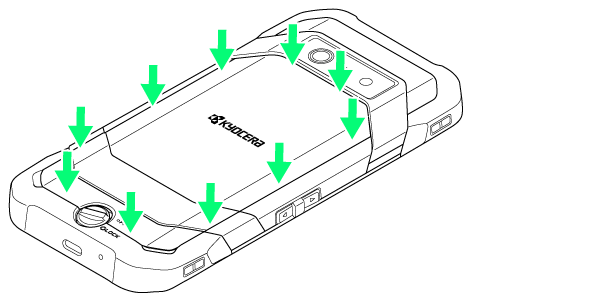

電池カバー全体に浮きがないように注意しながら、端末上部（カメラ側）から順に矢印の箇所を押してしっかりと閉じる

• ロックノブが「FREE」になっていること、電池ロックが「LOCK」の方向（左側）になっていることを確認してください。電池カバーを無理に取り付けようとすると、破損するおそれがあります。
• 電池ロックがロックされていないと、電池カバーは閉じられません。
• 電池カバーが浮いていると防水／防塵性能が発揮されません。電池カバー取り付け後は確実に閉じていることを目視でも確認してください。

手順

ロックノブを、「LOCK」の表示側にノブが合うまで時計回りに回す

ロックされると「LOCK」の左側の○が赤になります。
