GPS不要！1NCE Device LocatorとGeolocation API/Network Positioning APIでデバイスの位置情報を追跡する

グローバルIoT事業部 1NCEプロダクトチームソリューションアーキテクト
平塚飛将

2024年12月13日掲載

皆さんこんにちは。IoTソリューションアーキテクトのTakamasaです。

本日はアドベントカレンダー13日目ということで、特別なテーマをお届けします。今回は、お客様からも問い合わせの多い、デバイスの位置情報追跡についてです。

具体的には、1NCEデバイスロケーターとGoogle Geolocation API/HERE Network Positioning APIを使って、GPS不要でデバイスの位置情報を追跡する方法を紹介します。

一般的なIoTデバイスは、GPSアンテナがついていない限り、位置情報がわからないのが当たり前ですが、1NCEデバイスロケーターとGoogle Geolocation API/HERE Network Positioning APIを活用することで効果的な位置情報追跡が可能となります。例えば、物流業界でのトラッキングや個人の資産管理など、さまざまなユースケースで応用できます。

この記事では、設定手順や具体的な利用シーンを詳しく解説しますので、ぜひ最後までお読みください。

1NCEとは？

まずはおさらいですが、1NCE（ワンス）というIoT回線の特徴を簡単にまとめてみます。ご存じの方は飛ばしてください。

1回線当たり一括2,200円の支払いのみで、最長10年間、500MBまで利用可能（プリペイド式）
SIMカード1枚からオンラインで購入可能
日本国内に加えて、170以上の国と地域において追加料金なしでローミングサービスを利用可能
SIMカードに加えて、ウェブ上の回線管理ツール（CMP）や、お客さまのシステムとのデータ連携を可能にするAPI、安全にデータを伝送するOpen VPNなどの機能を追加料金なしで利用可能
eSIMやIPSec（各拠点のLANを相互接続する高セキュリティーのネットワーク）、Transit GW（AWS VPC同士を接続）などの機能を、有償の追加オプションとして提供

一番の特徴は、IoT回線でよくありがちな基本料金＋従量課金ということではなく、一括で10年間前払いするという部分がとても特徴的ですね。

また今回使ってみるSIM管理プラットフォームについても、2,200円の中で使用できるということなので、気軽にIoTをプロトタイピングしてみるといった使い方でもできそうです。

なお、1NCE（ワンス）SIMカードでは法人ユーザーであれば、どなたでも１枚からWebで購入が可能です。

▶　1NCEショップ

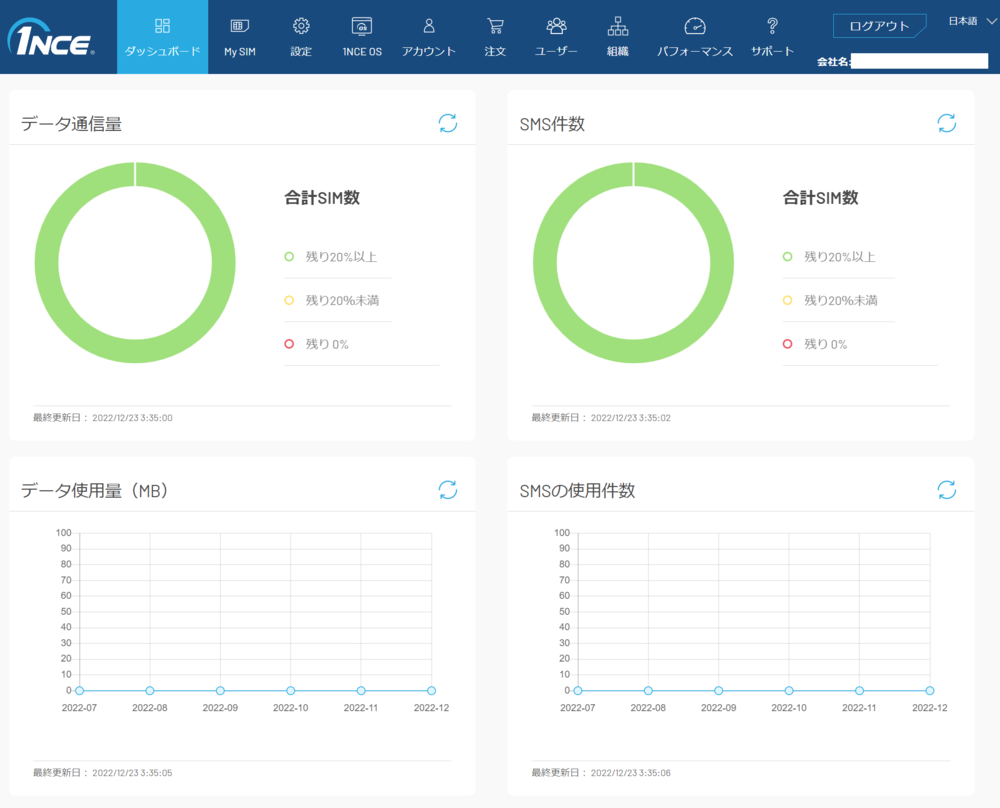

1NCEのSIM回線プラットフォーム自体には、REST APIや、IMEIロック、SMS送信、回線無効化、追加チャージなど、回線に関わる操作が一元的に管理できるものなっています。

位置情報追跡の仕組み 4パターン

位置情報の取得は、以下の2段階で取得していきます。

MNC (Mobile-Network-Code)とMCC (Mobile-Country-Code)、Cell ID、そして、LAC（Location-Area-Code）を取得する
それらの値から、緯度/経度を取得する

まずは、1NCE SIMを使ってデバイスの位置情報 (MNC/MCC/Cell ID/LAC）を取得する方法として何があるかですが、基本的には以下の4つのパターンになります。

1. GPS搭載のデバイスに1NCE SIMを使う

最も一般的な方法は、GPS搭載のデバイスに1NCE SIMを使用することです。

この方法では、デバイスがGPS衛星から直接位置情報を取得し、その情報を1NCE SIMを通じて送信します。これにより、高精度な位置情報をリアルタイムで取得することができます。

ただし、高精度な位置情報が取得する反面、GPS情報が取得できない場所（屋内やトンネル、地下など）で使えなかったり、GPSアンテナ自体が電力を多く使うため電池の持ちが悪くなります。

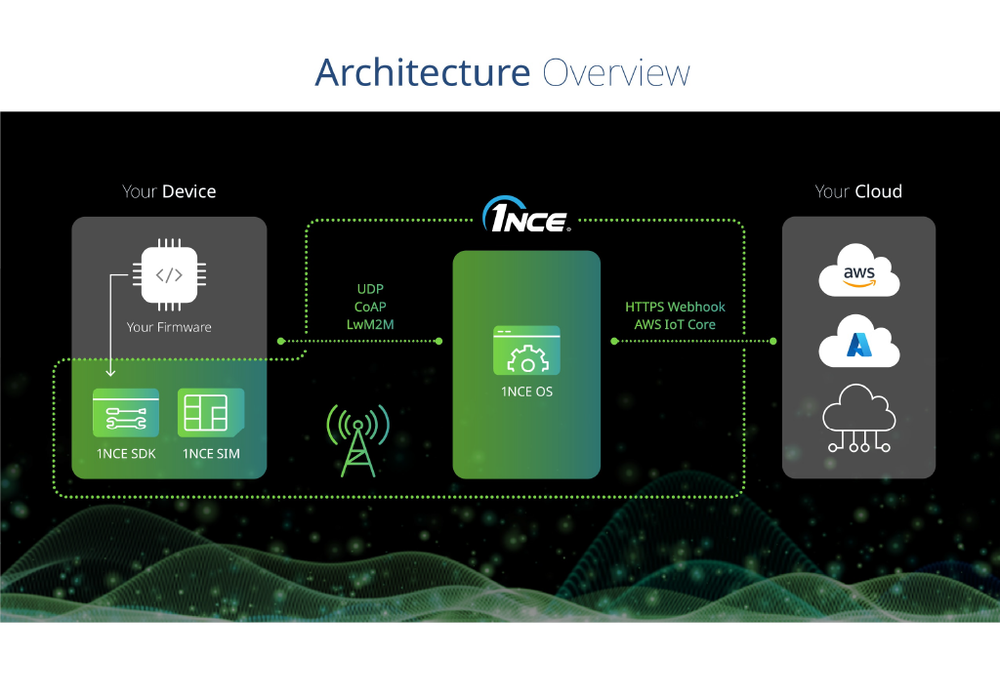

2. 1NCE OSのDevice Locatorで、基地局ベースの位置情報を取得する

1NCE OSのDevice Locator を使うと、デバイスが接続している基地局の情報を基に位置を推定する機能が使えます。

Device Locator は 1NCE OS の機能の1つです。1NCE OSの仕様制限として、ヨーロッパのインターネットゲートウェイにしないと使えないのですが、実はDevice Locatorを使うだけであれば、インターネットゲートウェイはヨーロッパに設定しなくても利用することが可能です。

また、Device Locatorを使うには、管理画面で機能をONにする必要があります。あとは定期的に位置測位をおこなってくれます。

この方法では、GPSを使用せずにデバイスの位置情報を取得できるため、屋内や地下でも位置情報を得ることが可能です。

ただし、いくつか仕様的に使いづらい点がいくつか存在しており、以下が注意点になります。

IoTデバイスは、データ送信のために新しいPDPコンテキスト/セッションを作成する際に、現在の基地局のセルIDを使用して位置情報を取得します。位置情報が特定できない場合、その更新はスキップされ、次のPDPコンテキスト/セッションで再試行されます。
基地局の位置情報はモバイルオペレータからも公開されていないため、データの参照元の精度に依存します。そのため、すべての位置が解決されるわけではなく、地域によっては不正確な位置情報が生成される場合があります。
位置設定を有効にしてから最初の位置情報が利用可能になるまで最大24時間かかることがあります。
位置データの更新頻度は最短で1時間となります。
最新位置データの更新については、最大40分程度のラグが発生します。（11時時点での位置情報は11時40分ごろから取得できる）

つまり、1時間ごとの粒度で、40分以上のタイムラグがあるため、かなり荒い軌跡しかとることができないため、完全なトラッカーとして使おうとするとつらいのが分かります。

試しに、試験的に1分ごとにPDPセッションを張りなおして、強制的に位置情報を取らせてみると、以下のような感じになります。

（試験場所は、1NCE日本法人オフィスです）

sampleTime	coordinate	source
2024-12-05 11:08:11	139.73, 35.6852	CellTower
2024-12-05 10:02:13	139.730945, 35.685423	CellTower
2024-12-05 9:00:15	139.73, 35.6852	CellTower
2024-12-05 7:59:17	139.73, 35.6852	CellTower
2024-12-05 6:59:12	139.73, 35.6852	CellTower
2024-12-05 6:56:12	139.730945, 35.685423	CellTower
2024-12-05 5:55:14	139.73, 35.6852	CellTower
2024-12-05 4:51:16	139.73, 35.6852	CellTower
2024-12-05 3:49:10	139.73, 35.6852	CellTower
2024-12-05 2:48:12	139.730945, 35.685423	CellTower
2024-12-05 2:47:12	139.73, 35.6852	CellTower
2024-12-05 1:46:14	139.730945, 35.685423	CellTower
2024-12-05 1:43:14	139.73, 35.6852	CellTower
2024-12-05 0:42:16	139.73, 35.6852	CellTower
2024-12-04 23:42:11	139.73, 35.6852	CellTower
2024-12-04 23:41:11	139.730945, 35.685423	CellTower
2024-12-04 22:25:13	139.73, 35.6852	CellTower
2024-12-04 21:24:15	139.73, 35.6852	CellTower
2024-12-04 20:22:09	139.730945, 35.685423	CellTower
2024-12-04 19:21:11	139.730945, 35.685423	CellTower
2024-12-04 18:17:13	139.730945, 35.685423	CellTower
2024-12-04 17:16:15	139.730945, 35.685423	CellTower

これを見てわかるとおり、たまに短い時間で位置情報が取れているものもありますが、基本的には1時間に1回の位置更新となっているのがわかります。

なお、今回の試験場所ではたまたま位置が取得できましたが、都内でいくつか歩き回ってみても、取れる場所と取れない場所というのがかなりはっきりと出ます。

1NCEでは、Device Locatorに関しては、オープンソースのデータソースを使う無償のBasicモードと、有償のAWSデータソースを使うAdvanceモードが存在しています。

位置解決精度としては、Basic：Advanceで40％：90％といわれており、100か所あれば、Basicでは40か所、Advanceでは90か所の位置がDevice Locatorで取れるといわれています。

ただし、これも地域によって一律ではないので、あくまでも目安といった感じです。

3. 1NCE Data Streamerを使って、セッションごとのCell IDを使用して、基地局ベースの位置情報を取得する

次の方法としては、1NCE Data Streamerを使った方法です。Data Streamerについては以下の記事にて詳しく説明しているので、併せてご参照ください。

1NCE IoT SIMのData StreamerデータをAWS QuickSightで可視化してみる

Data Streamerを使用すると、デバイスが通信を行うたびにセッションごとのCell IDを取得することができます。

どういうデータが取れるかというと、PDPセッションが張ったタイミングで、以下のようなイベントがData Streamer経由で設定したエンドポイントに送られます。

このJSONの中のmnc (Mobile-Network-Code)とmcc (Mobile-Country-Code)、そしてcid (Cell ID)を使うことが自分自身で位置を推定することが可能です。

ちなみに、LAC（Location-Area-Code）を一緒に使うことでさらに位置精度を上げることもできるのですが、Data Streamerでは4G環境におけるLAC（正確にはTAC Tracking Area Code）は非対応になります。

{
	"imsi": {
		"imsi": "...",
		"id": ...,
		"import_date": "..."
	},
	"event_source": {
		"description": "...",
		"id": ...
	},
	"organisation": {
		"name": "...",
		"id": ...
	},
	"event_severity": {
		"id": ...,
		"description": "..."
	},
	"sim": {
		"msisdn": "...",
		"iccid": "...",
		"id": ...,
		"production_date": "..."
	},
	"description": "...",
	"alert": false,
	"id": ...,
	"user": null,
	"detail": {
		"pdp_context": {
			"tx_teid_control_plane": 3162410000,
			"sgsn_control_plane_ip_address": "<ip_address>",
			"ratezone_id": "2171",
			"rat_type": 2,
			"tunnel_created": "2024-12-05T12:00:27",
			"tariff_id": "442",
			"mnc": "20",
			"apn": "iot.1nce.net",
			"ue_ip_address": "<ip_address>",
			"gtp_version": 1,
			"region": "ap-southeast-1",
			"tx_teid_data_plane": 2014413000,
			"ggsn_data_plane_ip_address": "<ip_address>",
			"ci": 34730496,
			"pdp_context_id": 110753000,
			"imsi": "440xxxxxxxxxxxx",
			"operator_id": "2",
			"mcc": "440",
			"imeisv": "863xxxxxxxxx",
			"sgsn_data_plane_ip_address": "<ip_address>",
			"ggsn_control_plane_ip_address": "<ip_address>",
			"lac": null,
			"nsapi": 5,
			"rx_teid": 110750000
		},
		"name": "T-Mobile",
		"id": 2,
		"country": {
			"mcc": "440",
			"iso_code": "jp",
			"name": "Japan",
			"id": 74,
			"country_code": "20"
		}
	},
	"endpoint": {
		"tags": null,
		"ip_address": "<ip_address>",
		"name": "...",
		"imei": "...",
		"id": ...
	},
	"event_type": {
		"id": ...,
		"description": "..."
	},
	"timestamp": "2024-12-05T09:36:17Z"
}

Data StreamerのEventデータは、セッション情報がほぼリアルタイムにストリーミングされるので、この情報を使ってデバイス単体だけで位置トラッキングすること可能です。

これらの情報を使って実際の位置情報を取得する方法は後述します。

4. 1NCE APIを使って、現在のCell IDを取得して、基地局ベースの位置情報を取得する

Data Streamer以外に、1NCE SIMの位置情報を取得する方法としては、1NCE APIを使って、現在のSIMの接続状態を取得する方法になります。

1NCE API - Get SIM Connectivity

このAPIを使うとどういうデータが取れるかというとですが、試しに以下で取ってみました。

{
  "subscriber_info": {
    "success": true,
    "state": "not_provided_from_vlr",
    "location": {
      "current_location_retrieved": false,
      "age_of_location": 0,
      "cell_global_id": {
        "mcc": "440",
        "mnc": "20",
        "lac": 6237,
        "cid": 25787913
      }
    }
  },
  "request_timestamp": "2024-12-05T06:08:05.233+0000",
  "reply_timestamp": "2024-12-05T06:08:05.793+0000"
}

JSONフォーマット内の、MCC(mcc) / MNC(mnc) / Cell ID(cid) / LAC(lac) (4G環境の場合はTAC)が取得できていることがわかりますね。

このように1NCE APIを使用して、デバイスが現在接続している基地局のCell IDを取得することができます。

このCell IDを基に、基地局の位置を特定し、デバイスの位置情報を推定する事ができます。APIを使用することで、カスタマイズ性が高く、さまざまなアプリケーションに応用することが可能です。

ただし、注意点としてはこのAPIは基本的に接続状態を確認するAPIになるので、デバイスが接続状態である間しか取得ができないことと、あくまでもAPIを叩くアプリ側からのPULL型になるというわけです。

なので、もしこのAPIを使った方法をプロセスに組み込む場合には、例えば3分おきにGPSを使って位置取得しているような場合に、GPSで位置が取得できないときにだけAPIを使って位置情報を代わりに取りに行くような形になるかと思います。

1NCEで取得した情報を使って緯度経度情報を取得する

ここまで、位置情報追跡の仕組みを4パターン紹介しました。ここからが、前置きがずいぶんと長くなりましたが、ようやく本題になります。

ここからは実際に1NCEで取得できた以下の情報を使って、緯度経度の位置情報を取得していきます。

MCC
MNC
Cell ID

ちなみに、なぜLACを使わないかというと、確かにAPIではLAC（４Gの場合はTAC）が取れるんですが、Data StreamerではLACは取れない仕様になっているので、今回は取れない前提で試してみます。

もちろんLACがあった方が位置的には正確なのですが、試される場合にはご自身のユースケースに合わせて、実装してみてください。

基地局情報を使って、位置情報（緯度経度）が取得できるAPIは？

位置情報を取得できる外部のAPIは有料のものと、無料のものといくつかあるんですが、例えば以下があります。

前提として、基地局の位置情報は非公開になるので、これらの事業者は自身でMAP情報と基地局情報を作成しているので、正確さについては各社次第ということになります。

OpenCelliDは無償のサービスですが、取得するためにはLACが必須になっているので使わずに、今回はGoogleとHEREの２つで試してみます。

Google Geolocation APIでの位置情報取得手順

APIキーの取得方法

Google Cloud Platformにアクセスし、アカウントを作成します。
- Google Cloud Platformにアクセスし、Googleアカウントでログインします。アカウントを持っていない場合は、新しく作成します。
新しいプロジェクトを作成し、Geolocation APIを有効にします。
- Google Cloud Consoleで「プロジェクトを作成」をクリックし、新しいプロジェクトを作成します。
- ナビゲーションメニューから「APIとサービス」 > 「ライブラリ」を選択し、「Geolocation API」を検索して有効にします。
APIキーを生成し、メモしておきます。
- 「APIとサービス」 > 「認証情報」を選択し、「認証情報を作成」 > 「APIキー」を選択します。
- 生成されたAPIキーをメモしておきます。このキーは後で使用します。

APIの設定と使用手順

APIキーを取得したら、デバイスやアプリケーションに組み込みます。
- APIキーを使って、Google Geolocation APIのリクエストを作成します。
Google Geolocation APIのエンドポイントにリクエストを送信します。
- エンドポイントURL: https://www.googleapis.com/geolocation/v1/geolocate?key=YOUR_API_KEY

今回は、一番シンプルにCurlコマンドで、位置情報を取得してみたいと思います。

場所のCell IDですが、このCell IDは1NCEのDevice Locator (Basic)では取得できなかったものなので、試しにGoogle APIで取得できるか試してみます。

% curl -X POST "https://www.googleapis.com/geolocation/v1/geolocate?key=xxxxxxxxxxxxxxxx" \
-H "Content-Type: application/json" \
-d '{
  "homeMobileCountryCode": 440,
  "homeMobileNetworkCode": 50,
  "radioType": "lte",
  "considerIp": true,
  "cellTowers": [
    {
      "cellId": 34730496,
      "mobileCountryCode": 440,
      "mobileNetworkCode": 50
    }
  ]
}'

これでコマンドを打ってみると、以下が返ってくることが確認できるはずです。

{
  "location": {
    "lat": 35.6846835,
    "lng": 139.7328924
  },
  "accuracy": 532.278
}

ちゃんと緯度経度情報が取得できています。

Google Mapへのリンクは、以下のようにURLを作成すると直接リンクとして飛ぶことができます。

https://www.google.com/maps?q=35.6846835,139.7328924

正しく1NCE日本法人のオフィス近辺にフラグが立っていることが確認できます。

HERE Network Positioning APIの使用方法

次に今度はHEREのAPIを使って、位置情報を取得してみたいと思います。

HERE Network Positioning APIを使用することで、基地局情報を基にデバイスが在圏している基地局の位置情報を取得することができます。

以下に、具体的な使用手順を示します。

APIキーの取得方法

HERE Developer Portalにアクセスし、アカウントを作成します。
- HERE Developer Portalにアクセスし、Googleアカウントやメールアドレスでサインアップします。
- アカウントを持っていない場合は、新しく作成してください。
新しいプロジェクトを作成し、APIキーを生成します。
- ログイン後、ダッシュボードに移動し、「Create a new project」をクリックします。
- プロジェクト名を入力し、「Create project」をクリックします。
- プロジェクトが作成されたら、「Create API Key」をクリックし、APIキーを生成します。
- 生成されたAPIキーをメモしておきます。このキーは後で使用します。

APIの設定と使用手順

APIキーを取得したら、デバイスやアプリケーションに組み込みます。
- 取得したAPIキーを使って、HERE Network Position APIのリクエストを作成します。
HERE Network Positioning APIのエンドポイントにリクエストを送信します。
- エンドポイントURL: https://positioning.hereapi.com/v2/locate?apiKey=YOUR_API_KEY&fallback=area

以下は、curlを使用してHERE Network Positioning APIを呼び出し、位置情報を取得するサンプルコードです。

curl -X POST "https://positioning.hereapi.com/v2/locate?apiKey=&fallback=area" \
--header "Content-Type:application/json" \
-d '{"lte": [{"mcc": 440, "mnc": 50, "cid": 34730496}]}'

YOUR_API_KEY: 取得したAPIキーをここに入力します。
mcc: モバイル国コード（日本の場合は440）。
mnc: モバイルネットワークコード（例: 50）。
cid: セルID（例: 34730496）。

取得できる結果としてはこんな感じになりました。

{"location":{"lat":35.69999814,"lng":139.72997904,"accuracy":2290}}

lat: 緯度
lng: 経度
accuracy: 位置情報の精度（メートル単位）

こちらもGoogleと同様に緯度経度情報が取得できていますね。

Google Mapへのリンクは以下のようにURLを作成してみました。

https://www.google.com/maps?q=35.69999814,139.72997904

ただ、今回測定場所の場合では、HEREの精度はあまり高くなく、2キロ以上離れている結果でした。
あくまでも目安程度に使うのがよさそうです。

まとめ

今回は、アドベントカレンダー13日目として、1NCE Device Locator と Google Geolocation APIとHERE Network Positioning APIを使用して、GPS不要でデバイスの位置情報を追跡する方法について解説しました。

以下に、記事の要点をまとめます。

1. 1NCE SIMを使った位置情報取得方法

1NCE SIMを活用することで、GPS搭載デバイスや1NCE OSのDevice Locator、Data Streamer、そしてAPIを使った多様な方法で位置情報を取得することができます。それぞれの方法には特有の利点と制約があり、ユースケースに応じて最適な方法を選択することが重要です。

2. Google Geolocation API / HERE Network Positioning API

Google Geolocation APIやHERE Network Positioning APIを使用することで、デバイスの緯度経度情報を簡単に取得することができます。APIキーの取得から実際のリクエスト送信までの手順を具体的に説明しました。Curlを使ったサンプルコードを参考に、実際に位置情報を取得してみてください。

3. 位置情報の具体的な利用シーン

物流業界でのトラックや配送車両のリアルタイム追跡、個人利用でのスマートフォンやペットの位置追跡、さらには農業や建設業での機器管理など、さまざまな分野で応用が可能です。

また今回はあくまでも1NCE単体で取得できる情報を基に、位置情報を取得する方法を紹介しましたが、デバイス側でもう少し情報を取得して、電波強度（RSRP／RSPQ）やWi-Fi SSIDなどと組み合わせることで、もっと高精度に位置情報を取得することもできますね。

ちなみに今回は細かく計算しませんでしたが、Google APIとHERE APIのどちらが良いかに関しては、それぞれ得意な地域もあるでしょうし、また金額も異なりますので、実際のユースケースに従ってご判断ください。

最後に

1NCE Device Locator, Data Streamer, APIとGeolocation API／Network Positioning APIを活用することで、GPSなしで効果的な位置情報追跡が可能となります。

これにより、屋内や地下でも位置情報を取得できるため、物流や資産管理、個人利用など、さまざまなシーンで役立つでしょう。

これらの技術を使用して、あなたのプロジェクトや業務の効率化を図ってみてください。1NCE SIMと位置情報APIの組み合わせは、低コストで高いカスタマイズ性を提供するため、特にIoT分野での活用が期待されます。

最後までお読みいただきありがとうございました。今後も引き続き、IoTの最新情報や実践的な活用方法をお届けしてまいりますので、どうぞお楽しみに。

それでは、アドベントカレンダー14日目にバトンを渡します。

GPS不要！1NCE Device LocatorとGeolocation API/Network Positioning APIでデバイスの位置情報を追跡する

1NCEとは？

関連記事リンク

位置情報追跡の仕組み 4パターン

1. GPS搭載のデバイスに1NCE SIMを使う

2. 1NCE OSのDevice Locatorで、基地局ベースの位置情報を取得する

3. 1NCE Data Streamerを使って、セッションごとのCell IDを使用して、基地局ベースの位置情報を取得する

4. 1NCE APIを使って、現在のCell IDを取得して、基地局ベースの位置情報を取得する

1NCEで取得した情報を使って緯度経度情報を取得する

基地局情報を使って、位置情報（緯度経度）が取得できるAPIは？

Google Geolocation APIでの位置情報取得手順

APIキーの取得方法

APIの設定と使用手順

HERE Network Positioning APIの使用方法

APIキーの取得方法

APIの設定と使用手順

まとめ

最後に

関連サービス

1NCE IoT フラットレート

Google Cloud

＼業務課題をデジタルで支援／

おすすめの記事

GPS不要！1NCE Device LocatorとGeolocation API/Network Positioning APIでデバイスの位置情報を追跡する

1NCEとは？

関連記事リンク

位置情報追跡の仕組み 4パターン

1. GPS搭載のデバイスに1NCE SIMを使う

2. 1NCE OSのDevice Locatorで、基地局ベースの位置情報を取得する

3. 1NCE Data Streamerを使って、セッションごとのCell IDを使用して、基地局ベースの位置情報を取得する

4. 1NCE APIを使って、現在のCell IDを取得して、基地局ベースの位置情報を取得する

1NCEで取得した情報を使って緯度経度情報を取得する

基地局情報を使って、位置情報（緯度経度）が取得できるAPIは？

Google Geolocation APIでの位置情報取得手順

APIキーの取得方法

APIの設定と使用手順

HERE Network Positioning APIの使用方法

APIキーの取得方法

APIの設定と使用手順

まとめ

最後に

関連サービス

1NCE IoT フラットレート

Google Cloud

＼ 業務課題をデジタルで支援 ／

おすすめの記事

＼業務課題をデジタルで支援／
