AlibabaCloud IPsec-VPNが可能な2つのプロダクト比較

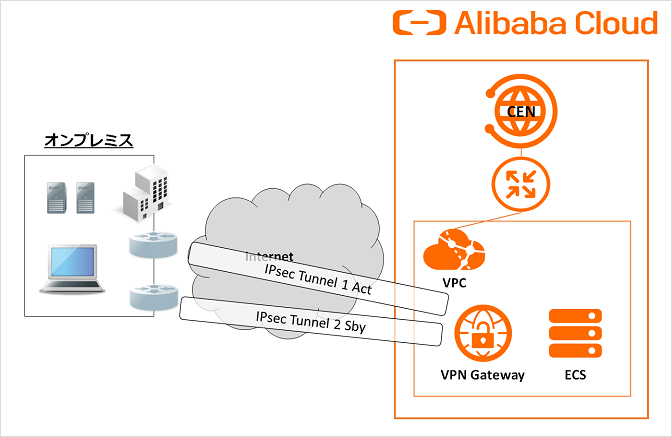

• 従来パターン
• VPCの中にVPN Gatewayが所属している。
• VPN GatewayインスタンスにつきIPsec-Tunnelは10本まで収容可能


CEN IPsec Connection構成

• 新しく出来たパターン

• VPC不要で直接Transit RouterにIPsec-Tunnelを収容できるためシンプルな構成が可能

• CEN Transit GatewayインスタンスにつきIPsec-Tunnelは16本まで収容可能

IPsec-VPNプロダクト機能比較

※1 マルチAZ構成の場合も、CENとしてのSLAは99.99%ではなく99.95%になります。

IPsec over BGP構成における両プロダクトの動作の違い

VPN GatewayとCEN IPsec ConnectionともにBGPを使用できますがルート広報の動作に違いがあります。構成例としてAlibaba Cloudに対してオンプレミスとAzureを接続したパターンで解説します。

VPN Gatewayの場合

VPN GatewayのBGPはAlibaba Cloudからオンプレミスへ広報されるルートはSystemルートのみとなります。カスタムルートやDynamicルート（BGP)の経路は広報されません。

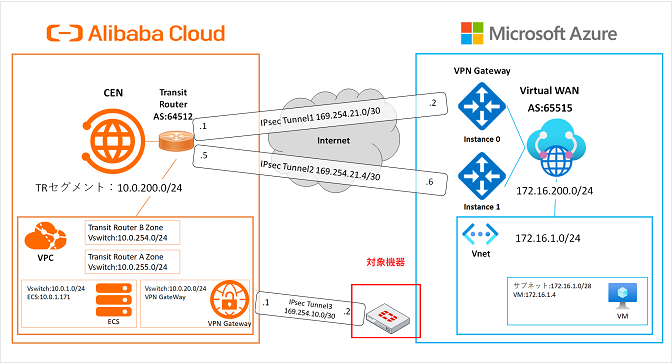

VPN Gateway 構成

対象機器(FortiGate)のルーティングテーブル

Azure側のセグメント172.16.200.0/24,172.16.1.0/24
Alibaba CloudからFortiGateに広報はされていません。

CEN IPsec Connectionの場合

CEN IPsec Connection構成の場合、Alibaba Cloudを経由し対象機器とAzureをIPsec over BGPで接続してもAlibaba Cloudから対向側のルートを広報することが可能です。

CEN IPsec Connection構成

対象機器(FortiGate)のルーティングテーブル

Azure側のセグメント172.16.200.0/24,172.16.1.0/24は、Alibaba CloudからFortiGateに広報されています。ただしデフォルトではループを避けるためTransit Routerに対しIPsec VPN、CCN、VBRのBGP経路を受信しないルートマップが定義されているので赤枠の経路は広報されません。広報するためには別途経路広報するためのルートマップが必要になります。

IPsec-VPNプロダクト料金比較

※$1=JPY130のレートにて計算

まとめ

前編では、2種類のIPSec-VPNプロダクトについて、機能比較と価格比較をご紹介させて頂きました。
まとめると以下のような使い分けになります。

CEN IPsec Connectionが適しているケース

• マルチAZ冗長

• Active / Activeな冗長構成(ECMP通信)

• IPsec over BGPを使用したブランチ間通信

VPN Gatewayが適しているケース

• シングルAZ

• Active / Standbyな冗長構成

• Static ルーティング

• 低コスト

いかがでしたでしょうか、整理してみると両方のプロダクトの違いが明確になり選択し易くなりましたね。

関連記事にCEN IPsec Connectionを使用してAzure Virtual WANと接続する手順をご紹介してますのでご興味があればぜひ読んでみてください。
