冗長構成でAlibaba CloudとAzureをIPsec-VPNで繋ぐ方法

Alibaba CloudとAzureを冗長構成でIPsec-VPNで繋ぐ構成図は以下のとおりです。

■検証内容

1. パブリッククラウド間をIPsec VPNで接続し、それぞれのパブリッククラウドにデプロイした仮想サーバー間でプライベート通信が可能か検証する。

2. 片方のIPsec TunnelをDownさせ、どの程度通信断が発生するか検証する。


■利用プロダクト

[Alibaba Cloud]

• Cloud Enterprise Network
• Transit Router
• CEN IPsec-VPN Connection
• Customer Gateway
• VPC
• ECS

[Azure]

• Virtual WAN
• 仮想ハブ
• VPNゲートウェイ
• VPNサイト
• Vnet
• Virtual Machines

■事前準備

[Alibaba Cloud]

CEN : 事前準備なし
VPC : 10.0.0.0/16 (東京リージョン)
ECS用 VSwitch : 10.0.1.0/24  (東京リージョン:Bゾーン)
Transit Router Primary VSwitch : 10.0.255.0/24  (東京リージョン:Aゾーン)
Transit Router Secondary VSwitch : 10.0.254.0/24  (東京リージョン:Bゾーン)
ECS : CentOS7.9 / パブリックIP付与 / 東京リージョン
Security Group : ICMPはALL, 検証で使用するクライアント環境の接続元IPアドレスをSSHで許可

[Azure]

ハブ プライベートアドレス空間：172.16.200.0/24
仮想ネットワーク : 172.16.1.0/24 (Japan Eastリージョン)
サブネット : 172.16.1.0/28 (Japan Eastリージョン)
Virtual Machines : CentOS7 / パブリックIP付与 / Japan East

※インターネットに接続ができる状態
受信ポートの制限 : ICMPはALL, 検証で使用するクライアント環境の接続元IPアドレスをSSHで許可

■設定時間の目安

60分~90分程度


■設定の流れ

1. Azure側の設定1

2. Alibaba Cloud側の設定
3. Azure側の設定2
4. 動作確認

   ※最初に仮想ハブを作成することをお勧めします。理由は、Azureの仮想ハブをデプロイしグローバルIPを持つGatewayを予め設定した後に、AlibabaCloudのCustomer Gatewayを定義するためです。 逆順ではCustomer Gatewayの定義を再度し直す必要があり手順が最適では無いため。

■設定手順： Azure側の設定1

<1-1>

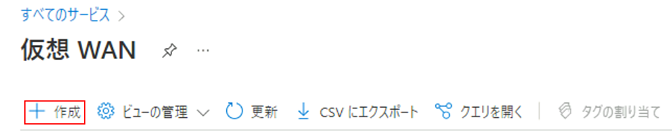

Azureコンソールにログインし、プロダクト一覧より「仮想WAN」を選択し、「作成」をクリックします。

<1-2>

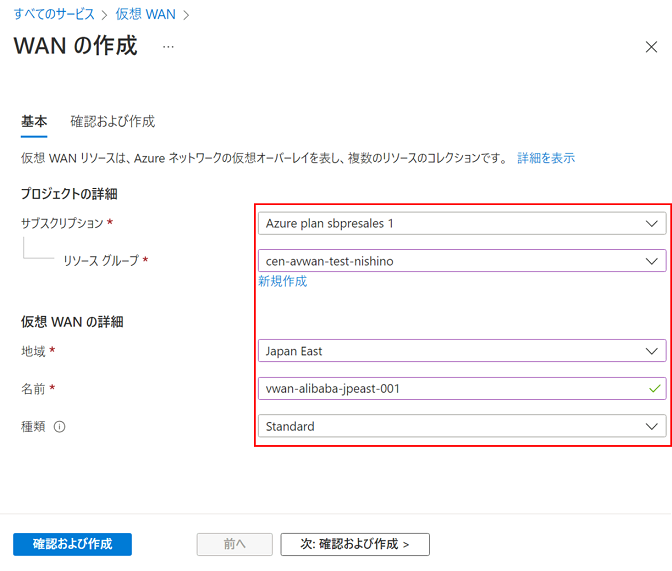

以下の通りパラメータを設定し、仮想WANを作成します。


■設定パラメータ

仮想WANが作成されたことを確認します。

<1-3>

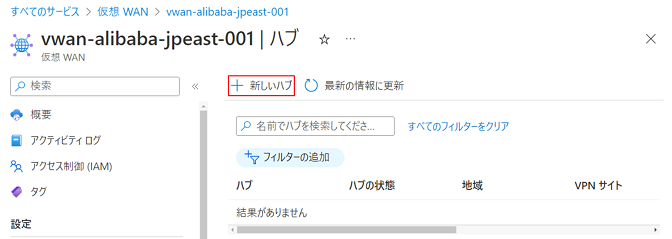

作成された仮想WANをクリックし接続 > ハブをクリックします。
新しいハブをクリックします。

<1-4>

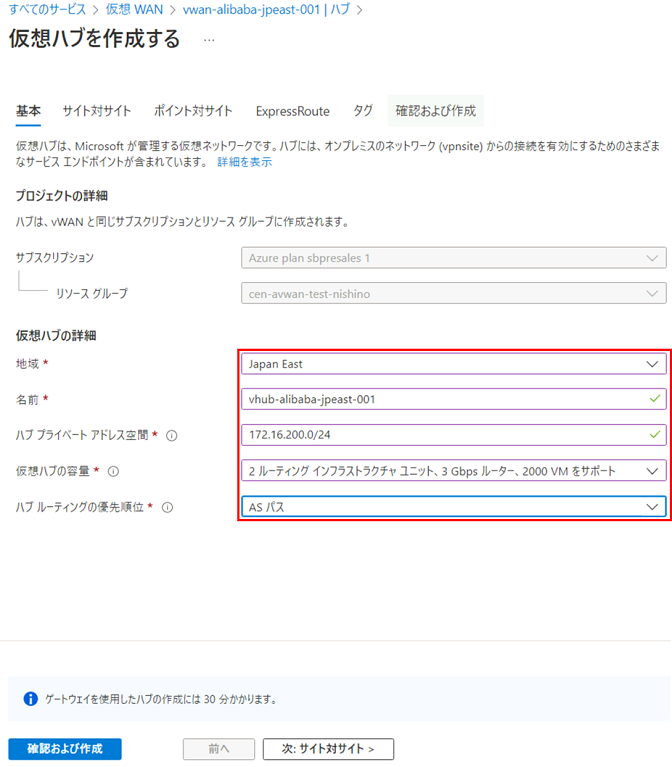

以下の通りパラメータを設定し、仮想ハブを作成します。

■設定パラメータ　基本

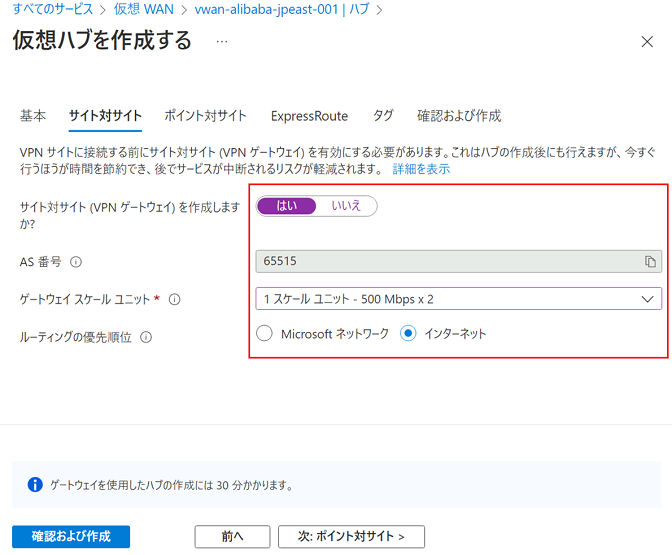

次：サイト対サイト > クリックし以下の通りパラメータを設定します。

■設定パラメータ　サイト対サイト

仮想Hubが作成されたことを確認します。

後程、VPN Gateway インスタンス 0、１のパブリックIPをAlibaba Cloudに設定するためメモしておいてください。

<1-5>

仮想WAN > 仮想WAN IDをクリック > 接続:ハブクリック > ハブ IDをクリック > 接続：VPN(サイトからサイトへ)をクリック > ゲートウェイ スケール ユニットをクリックします。

<1-6>

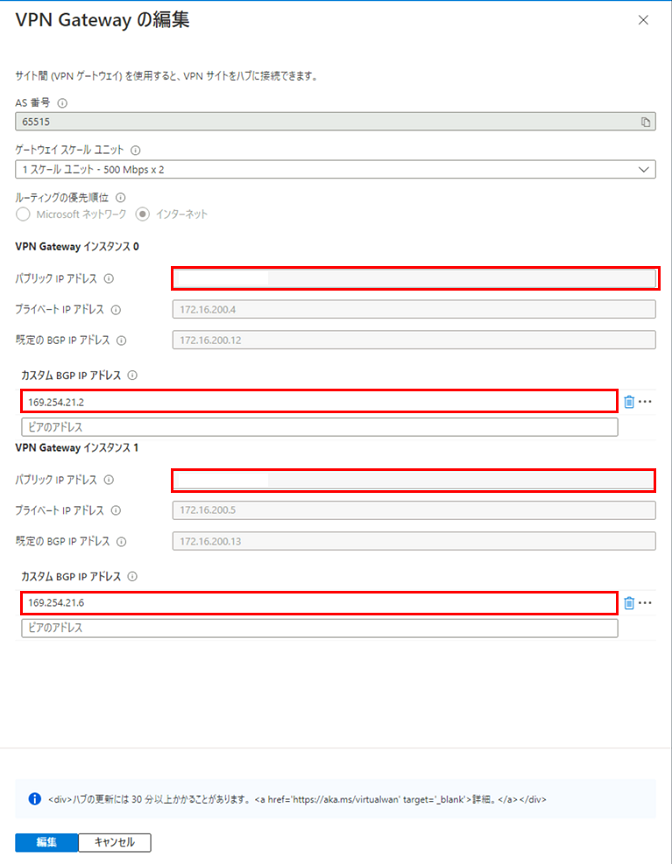

以下のメモと設定パラメータを用いて、VPN Gatewayを設定します。

■設定パラメータ　サイト対サイト

■設定手順： Alibaba Cloud側の設定

<2-1>

Alibaba Cloudコンソールにログインし、プロダクト一覧より
VPC > VPN > Customer Gatewaysをクリックします。

<2-2>

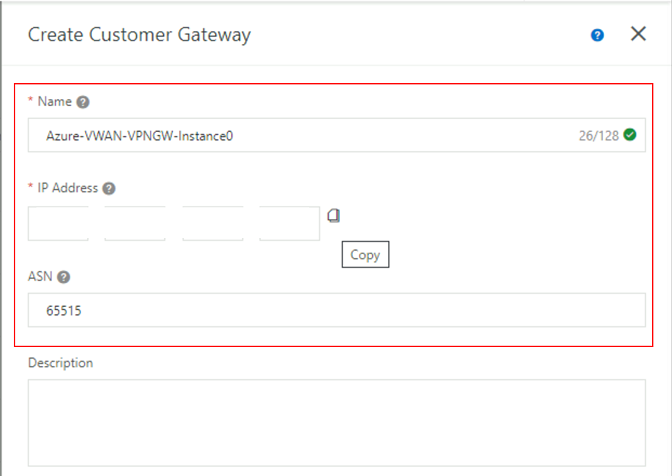

以下のパラメータを用いてCustomer Gateways1を作成します。

■設定パラメータ　サイト対サイト

<2-3>

Customer Gateways1が作成されたことを確認します。

<2-4>

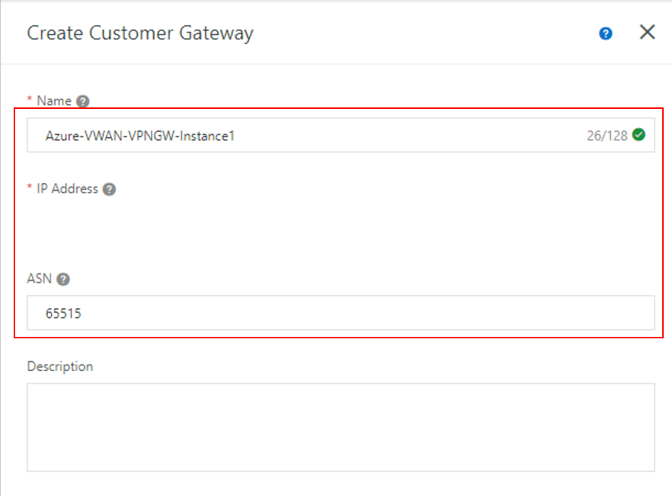

以下のパラメータを用いてCustomer Gateways2を作成します。

■設定パラメータ　サイト対サイト

<2-5>

Customer Gateways2が作成されたことを確認します。

<2-6>

Alibaba Cloudコンソールにログインし、プロダクト一覧より「Cloud Enterprise Network」を選択します。

<2-7>

「Create CEN Instance」をクリックし、CENの作成を行います。

<2-8>

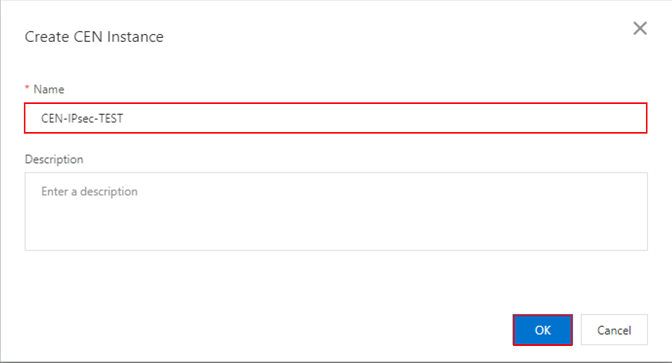

以下のパラメータを用いてCEN Instanceを作成します。

■設定パラメータ

作成されたCEN Instanceが表示されるか確認します。

<2-9>

作成されたCEN Instance IDをクリックします。
Basic Settingタブ > Transit Routerタブ > Create Transit Routerをクリックします。

<2-10>

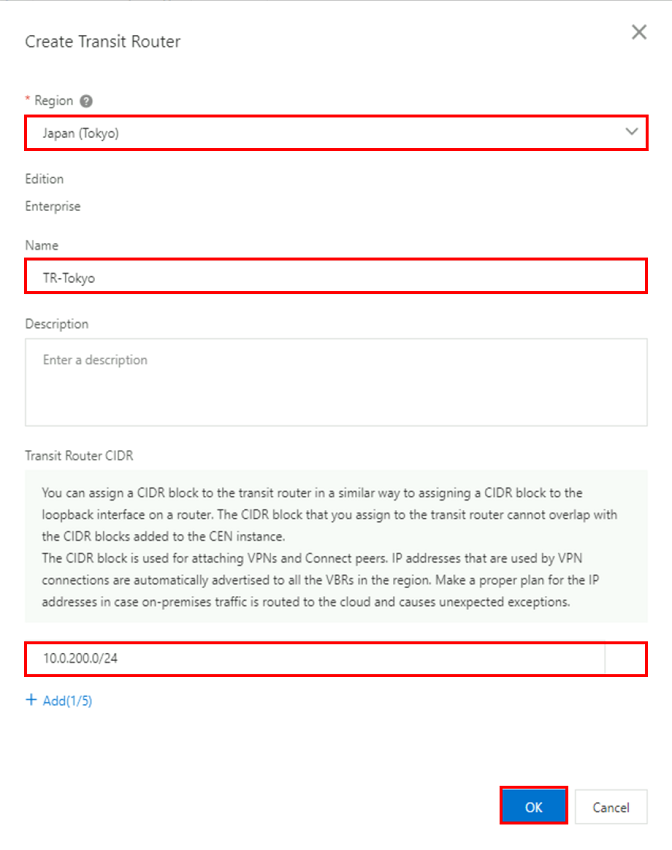

以下のパラメータを用いてTransit Routerを作成します。

■設定パラメータ

作成されたTransit Router Instanceが表示されたことを確認します。

<2-11>

作成されたTransit Router Instance IDをクリックします。
Intra-region Connectionsタブ > Create Connectionをクリックします。

<2-12>

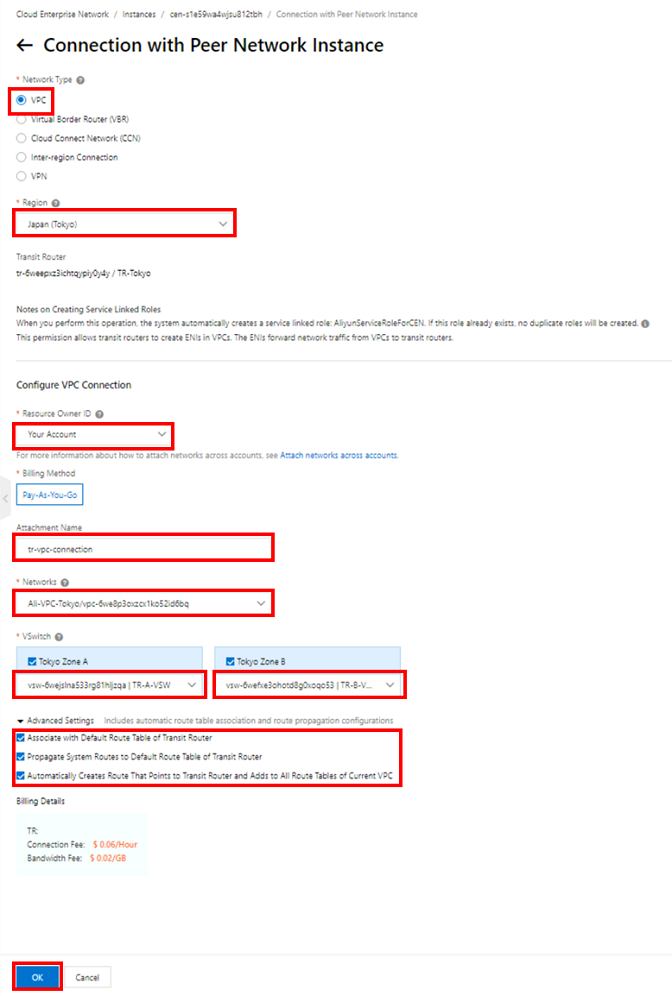

以下のパラメータを用いてVPCのConnectionを作成します。

■設定パラメータ

作成されたVPC Connectionが表示されるか確認します。

<2-13>

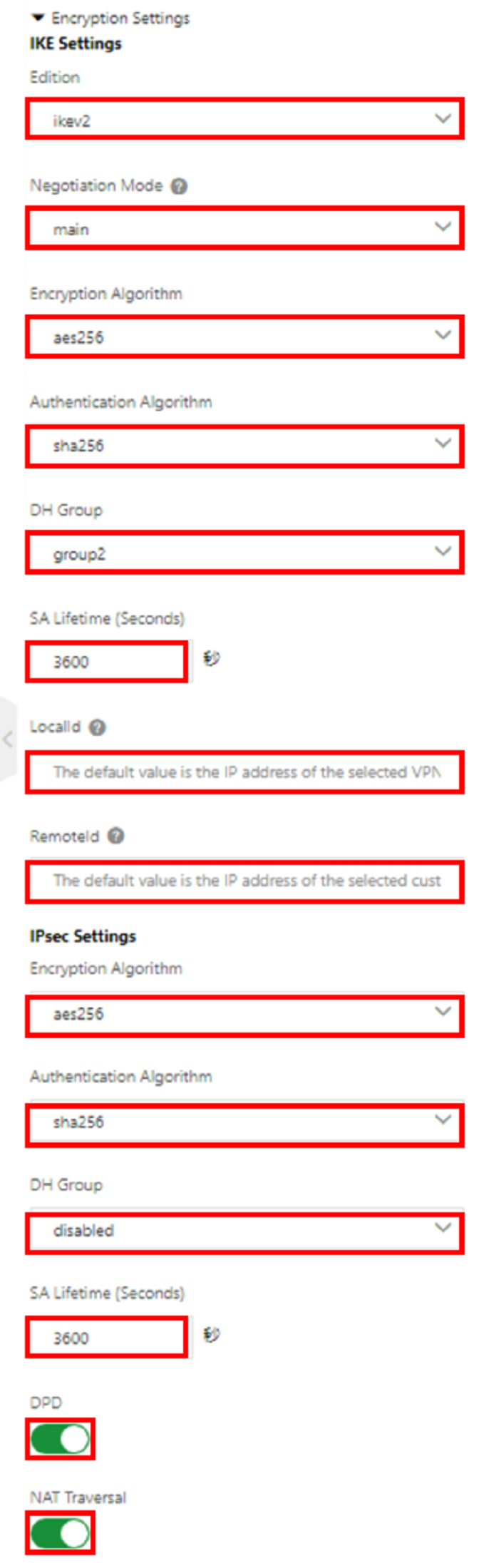

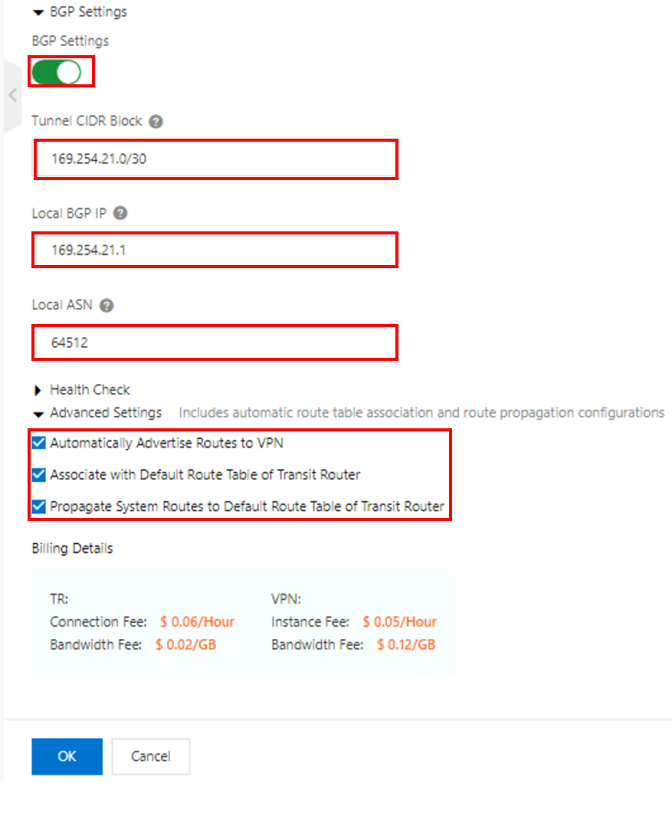

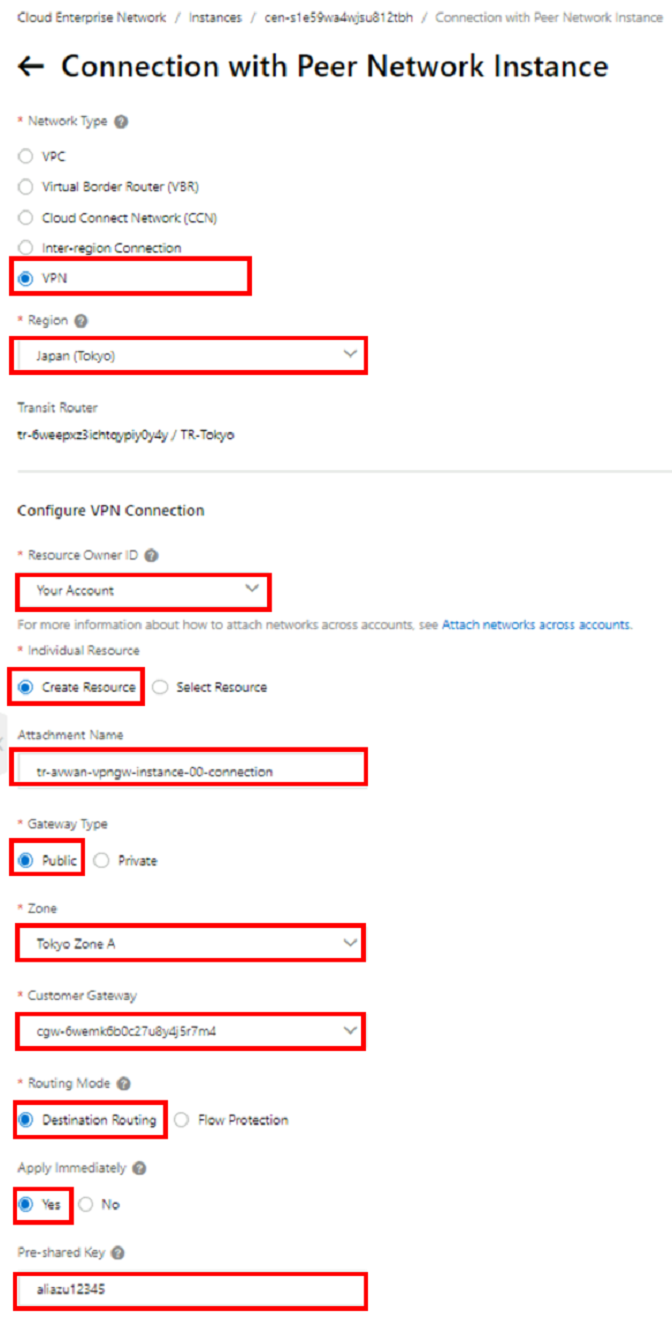

以下の通りパラメータを設定し、VPNのConnection 0を作成します。
事前共有キー(PSK)は、以降の設定で入力するためメモしておいてください。

■設定パラメータ

作成されたVPN Connection 0が表示されるか確認します。

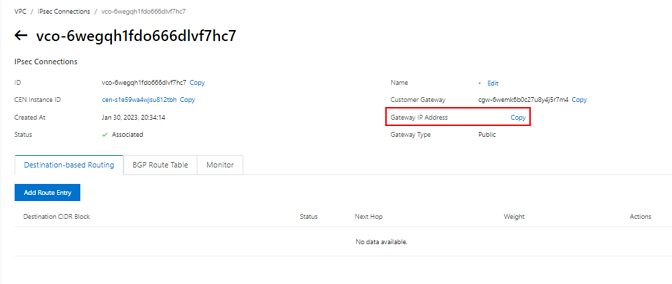

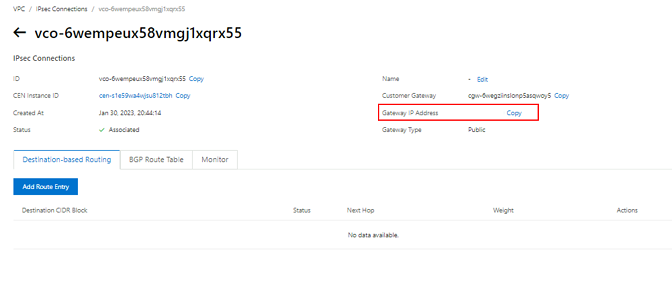

VCOから始まるIPsec Connections IDをクリックします。
後程、IPsec Connections インスタンス 0のパブリックIPをAzureに設定しますので、メモしておいてください。

<2-14>

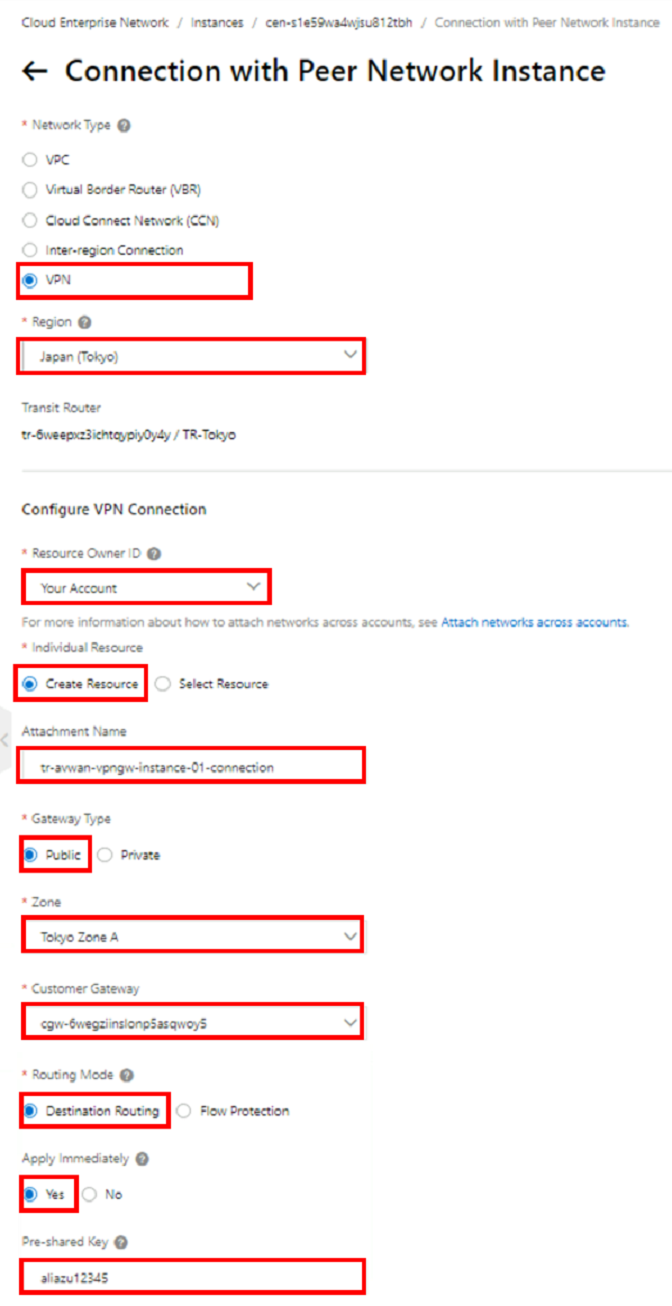

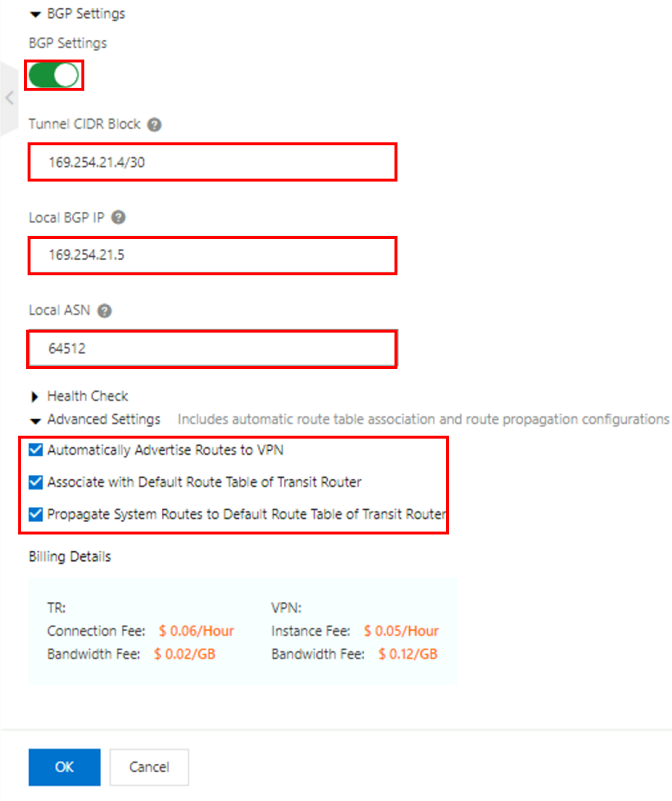

以下の通りパラメータを設定し、VPNのConnection 1を作成します。
事前共有キー(PSK)は、以降の設定で入力しますのでメモしておいてください。

■設定パラメータ

作成されたVPN Connection 1が表示されるか確認します。
VCOから始まるIPsec Connections IDをクリックします。
後程、IPsec Connections インスタンス 1のパブリックIPをAzureに設定するため、メモしておいてください。

■設定手順：Azure側の設定2

<3-1>

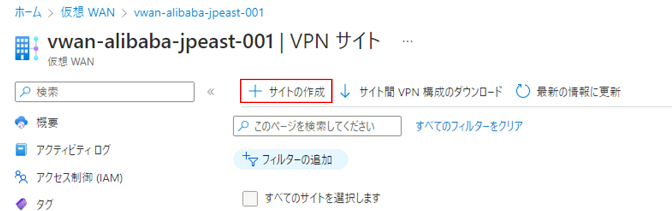

Azureコンソールにログインし、プロダクト一覧より仮想WAN > 仮想WAN ID >VPN サイト>サイトの作成をクリックします

<3-2>

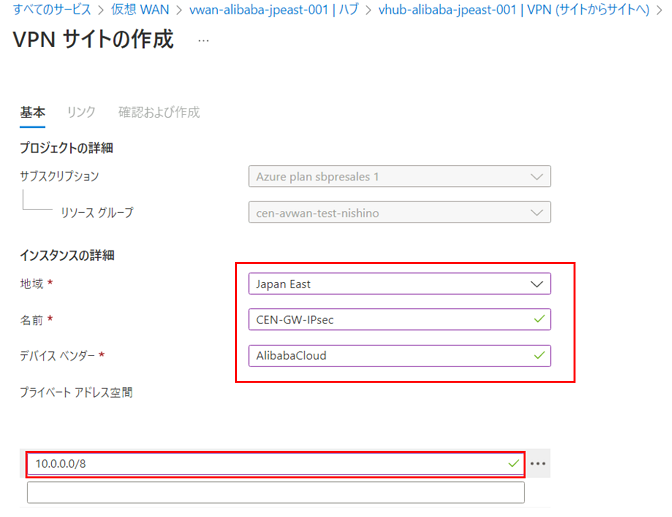

以下の通りパラメータを設定し、VPN サイトを作成します。

■設定パラメータ

■設定パラメータ リンク1行目

■設定パラメータ リンク2行目

VPN サイトが作成されたことを確認します。

<3-3>

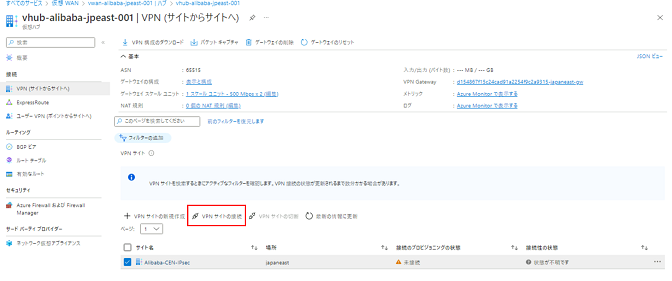

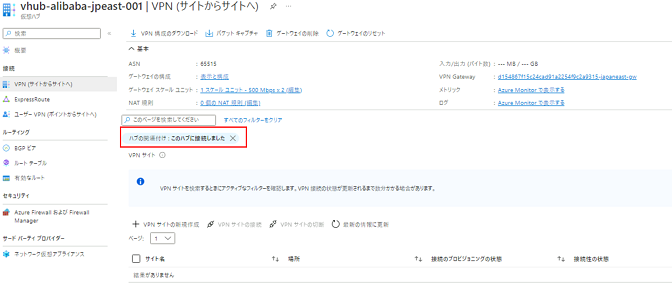

VPN (サイトからサイトへ)をページで[ハブの関連付け:]バブルの[X]をクリックし、フィルターをクリアします。

フィルターをクリアすると作成したサイトが表示されるのでVPNサイトの接続をクリックします。

<3-4>

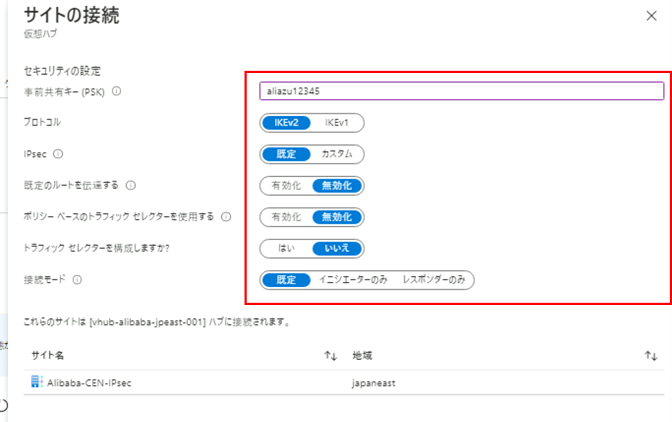

以下のパラメータを用いて、サイトの接続を作成します。

■設定パラメータ

サイトの接続が成功したことを確認します。

<3-5>

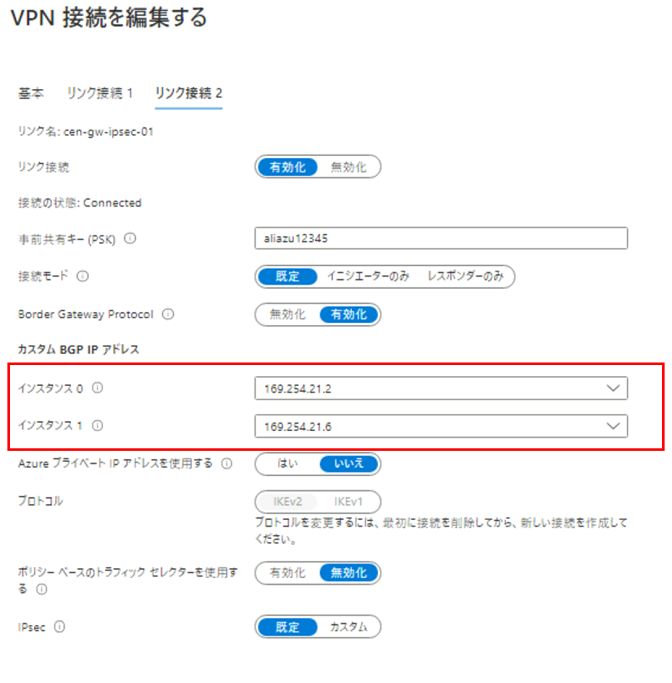

作成したサイト名の・・・ > このハブへのVPN接続の編集をクリックします。
以下の部分のパラメータ設定をします。

■設定パラメータ リンク接続1

リンク接続2も同じパラメータを入力します。

<3-6>

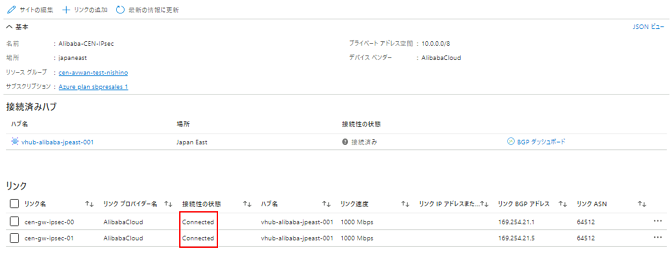

ハブへのVPN接続の編集後に接続性の状態が[Connected]であることを確認します。

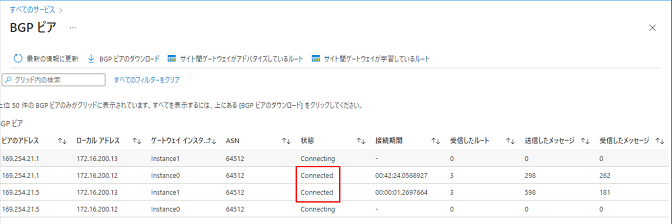

BGPダッシュボードをクリックし
169.254.21.1のInstance0が[Connected]表記であることを確認します。
169.254.21.5のInstance1が[Connected]表記であることを確認します。

※AlibabaCloudの仕様で1つのIPsec-VPN Connection毎には、1本しかIPsec Tunnelを張れません。そのため、169.254.21.1のInstance0、169.254.21.5のInstance1は[Connecting]状態で問題はありません。

ステータスの状態が失敗になっている場合、パラメータの設定間違いの可能性が考えられます。設定パラメータを再度ご確認してください。

解決しない場合、以下のドキュメントをご参照ください。

●Alibaba Cloud : FAQ about IPsec-VPN connections

●Azure : トラブルシューティング: Azure サイト間 VPN が動作を停止して接続できない

<3-7>

プロダクト一覧より仮想WAN > 仮想WAN ID >仮想ネットワーク接続>接続の追加をクリックします。

<3-8>

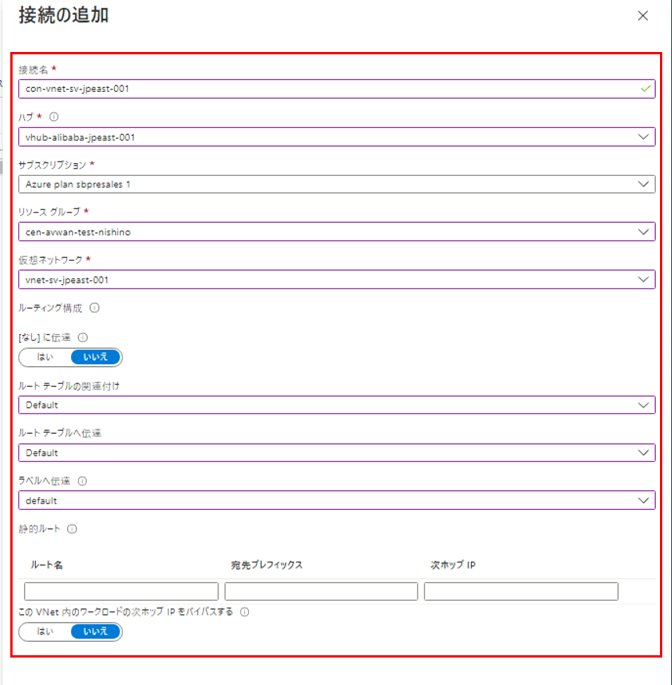

以下の通りパラメータを設定し、サイトの接続を作成します。

■設定パラメータ

仮想ネットワーク接続が成功したことを確認します。

■動作確認

<4-1>

① Alibaba Cloud ECSとAzure VMにそれぞれSSHログインします。
② Alibaba Cloud ECSとAzure VMのプライベートIPに対して、それぞれの環境からプライベートIPに対してpingを実行します。

●Alibaba Cloud ECS環境

●Azure Virtual Machines環境

結果を確認すると、Alibaba Cloud ECSからAzure Virtual Machines、Azure Virtual MachinesからAlibaba Cloud ECSでそれぞれping応答があり、ネットワークの疎通ができていることが分かります。

<4-2>

① Alibaba Cloud ECSとAzure Virtual MachinesにそれぞれSSHログインします。
② Alibaba Cloud ECSとAzure Virtual MachinesのプライベートIPに対して、それぞれの環境からプライベートIPに対してpingを実行します。

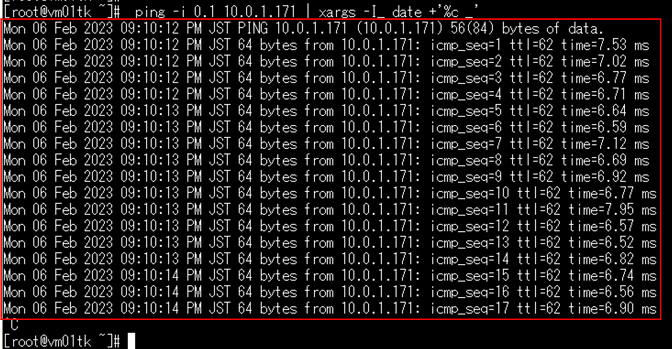

下記コマンドを実行します。
Azure VM: ping -i 0.1 10.0.1.171 | xargs -I_ date +'%c _'
Alibaba ECS:ping -i 0.1 172.16.1.4 | xargs -I_ date +'%c _'
※pingの実行間隔を0.1秒に設定しております。

<4-3>

①Alibaba Cloudコンソールにログインし、プロダクト一覧より
Cloud Enterprise Network > CEN インスタンスID > Transit RouterインスタンスID > Intra-region Connections > IPsec Connections ID > Monitorをクリックします。

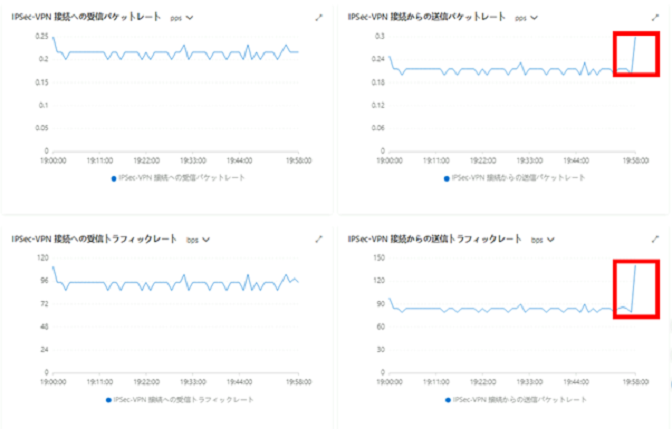

②Rate of Outbound Packets from IPSec-VPN Connectionのグラフを確認すると、pingを送信してからIPsec-VPN接続からの送信パケットレートもしくは送信トラフィックレートのグラフが上昇していることが確認できます。

パケットレート、トラフィックレートのグラフが上昇していない場合はもう片方側のIPsec ConnectionsのMonitorをご確認ください。

<4-4>

対象のIPsec Connectionのパラメータを意図的に異なるパラメータに変更しTunnelをDownさせます。

<4-5>

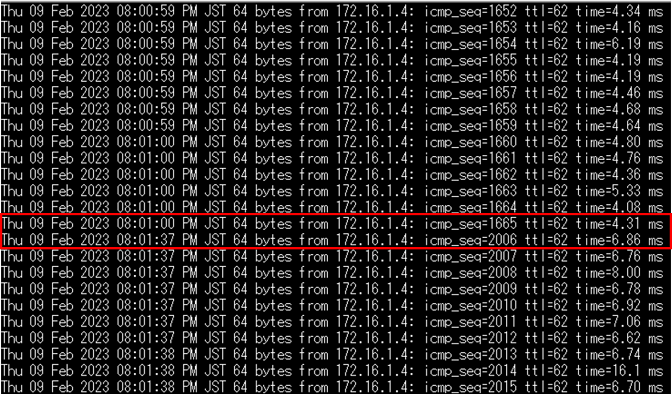

IPsec-VPNがDownしてからping疎通が復旧するまでの時間を確認します。

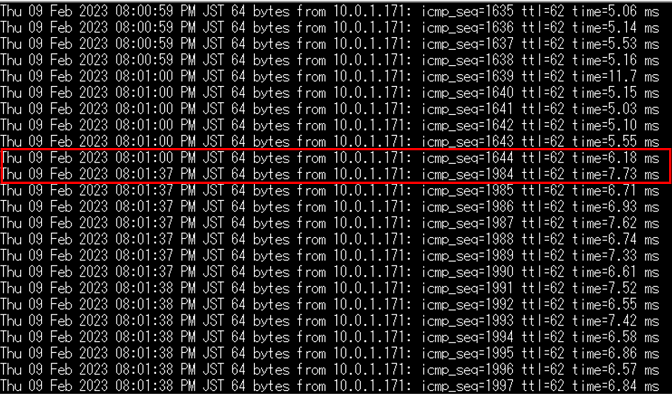

●Alibaba Cloud ECS環境

障害結果
断時間36.7秒

●Azure Virtual Machines環境

障害試験結果
断時間36.9秒

断時間結果考察

Azure Virtual WANのBGP Keepalive:60秒、Holdtime:180秒
Alibaba Cloud CEN IPsec-VPN ConnectionのBGP Keepalive:10秒、Holdtime:30秒
KeepaliveとHoldtime は OPEN メッセージ交換時にピア間でネゴシエーションされ、短い方に揃えられ想定断時間は下記となります。

想定断時間:Keepalive間隔 1～10秒 + Holdtime 30秒 + 経路切り替わり 1秒 = 32秒～41秒
最大断時間36.9秒のため想定断時間の範囲内となります。

さいごに

今回はAlibaba CloudとAzureをマルチAZに対応したIPsec-VPN冗長構成で接続する手順をご紹介しました。いかがでしたでしょうか。今までのAlibaba Cloud VPNGatewayを利用したIPsec VPNは他社クラウドに比べ冗長性に関して見劣りする部分がありました。CEN IPsec-VPN Connectionを利用することでマルチAZ、ECMPを実現できるIPsec冗長が可能になります。是非ご活用ください。
