3次元測量業務の課題は機器コスト、搬入の手間、専門知識
従来の3次元測量は専用レーザー機器やドローンの用意が必要なため、機器コストが高額であること、ポータブル性が低いことが課題として挙げられます。操作には専門知識・技能を持つ人が不可欠で、人員や機器搬入の手配を計画しなければなりません。
viDoc RTK roverとは
iPhone や iPad などの端末に装着することで、簡単に3次元測量が実現
- viDoc RTK roverを使うことで正確な位置情報を取得することが可能
- 専用レーザー機器やドローンの代わりとして利用が可能
※ お求めになる精度によって、従来型の測量方法と使い分けをお願いしております。
- 専門知識や資格不要で、誰でも簡単に3次元データを生成
サービスの特長
一人で手軽に測量が可能
プリズムや基準点の設置が不要なため、ワンマン測量が実現。また機材量も従来型と比べて大幅に少ないため、一人で運搬が可能。
測量業務の短縮が可能
測量対象物を撮影するだけで点群データの取得が可能なため、基準点の設置にかかる工程や通行人などの遮蔽物がなくなるまでの待機時間が不要。測量業務にかかる時間を縮減。
「LiDAR搭載スマホ」による計測手順

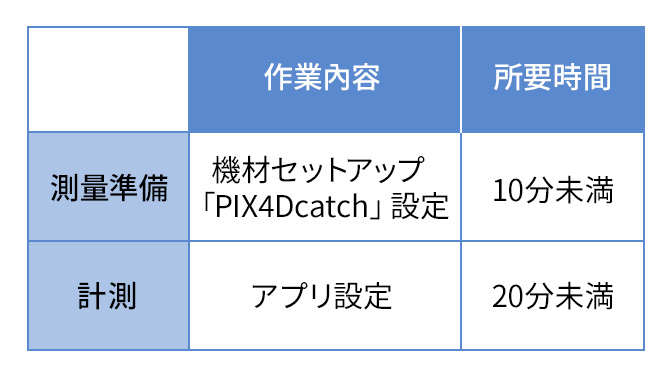

測量未経験者でも操作可能な簡単手順
機材セットアップ

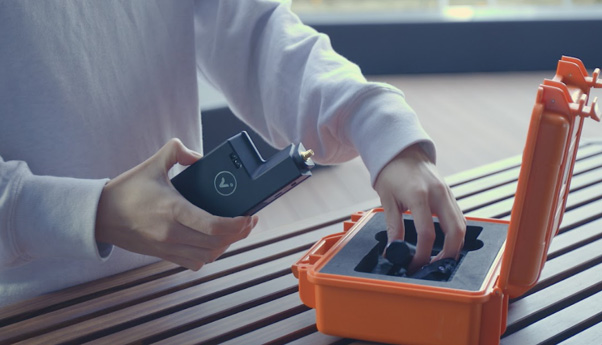

viDoc RTK roverをLiDAR搭載スマホに装着
アプリケーション設定
ichimillのマウントポイントなどを設定
データ取得

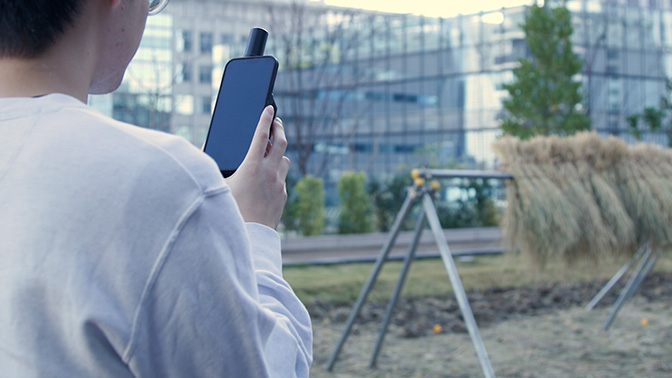

対象物の周りを歩きながら撮影し、計測
データ確認

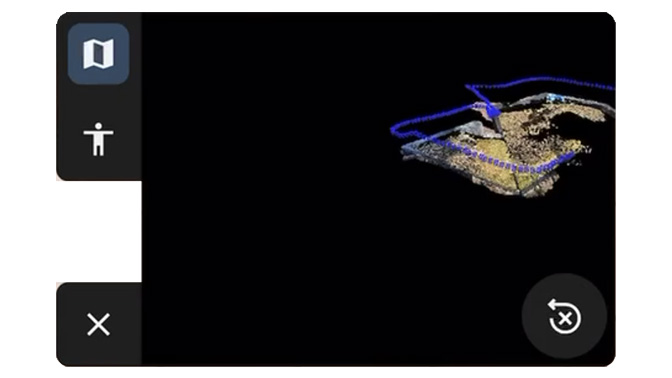

プレビュー画面にてデータ確認
アップロード

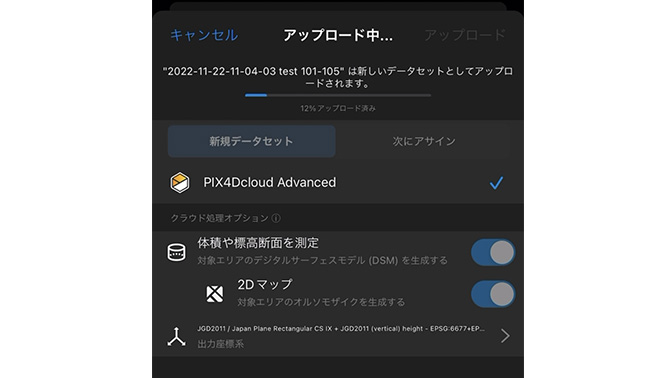

「PIX4Dcloud」にアップロード
- Wi-Fi推奨
- PIX4Dcloudのご利用は別途契約が必要です
データ生成
「PIX4Dcloud」上で3次元点群データ生成
（自動で行われるため操作不要）
利用するサービスの組み合わせ（推奨）
viDoc RTK rover

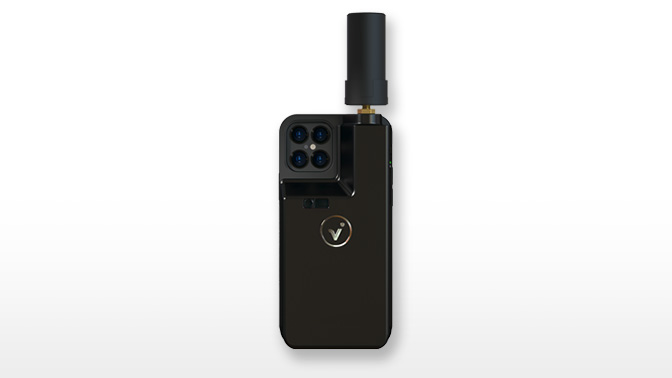

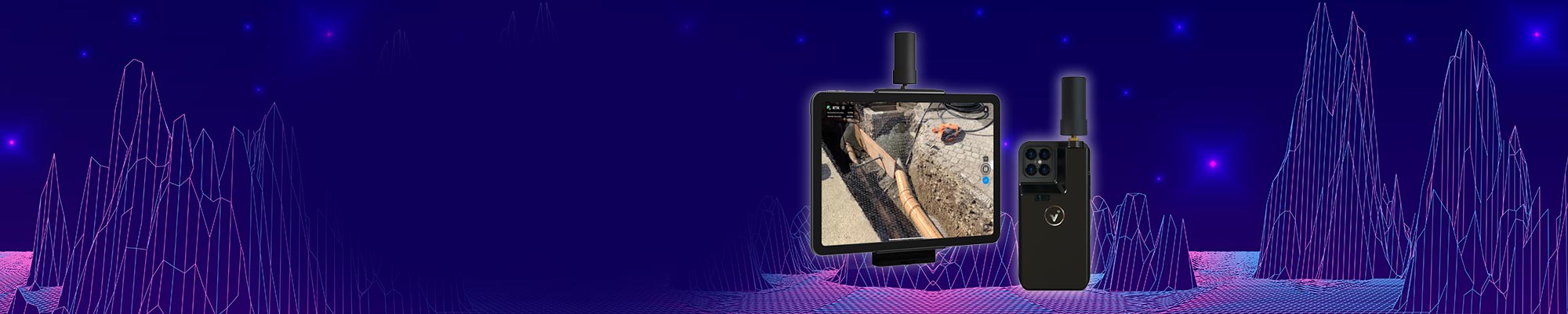

LiDAR搭載のスマホやタブレットに外付けで装着させるPix4D社のRTKアンテナ
ichimill

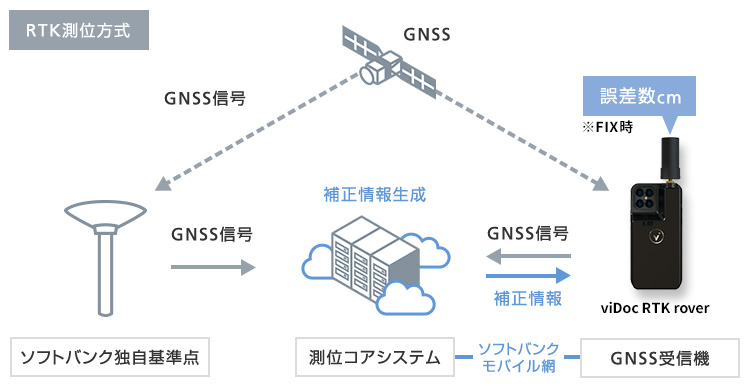

座標情報の取得と３次元測量精度の向上（GNSSから受信する信号を利用してRTK測位を行うことで、誤差数センチメートルの高精度測位が可能）
- PIX4Dcatch（無料アプリ）
- PIX4Dcloud（クラウド処理ソフト）

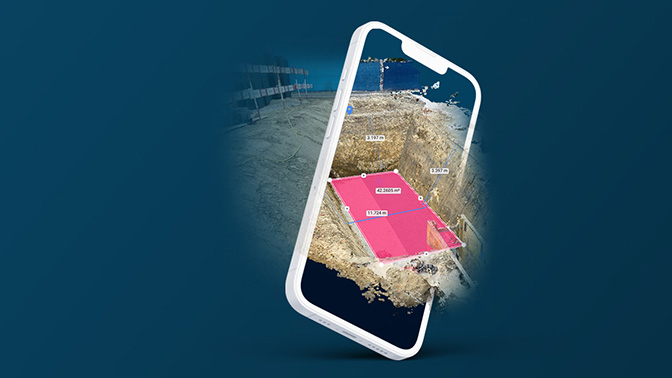

専用アプリケーション「PIX4Dcatch」、「PIX4Dcloud」でフォトグラメトリーとLiDARの技術を使って3次元データを作成
デモンストレーション動画
LiDAR搭載スマートフォンを活用した測量デモンストレーション
3次元測量を実施する様子を動画でご覧ください。
viDoc RTK roverと高精度測位サービスichimillを活用した場合の測量精度を検証するため、トータルステーションを用いた精密測量も実施しております。
活用例
出来形測量

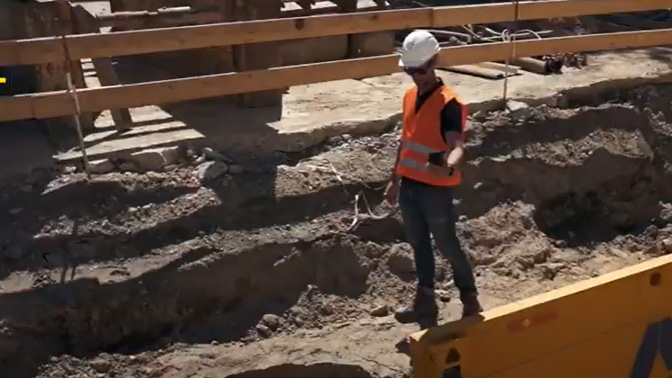

複雑な構造物でも、死角の裏側に入り込んで測量可能。
現場外からの施工管理
BIMと3次元点群データを組み合わせれば、現場に行かない施工管理も可能に。
土量の堆積量計算

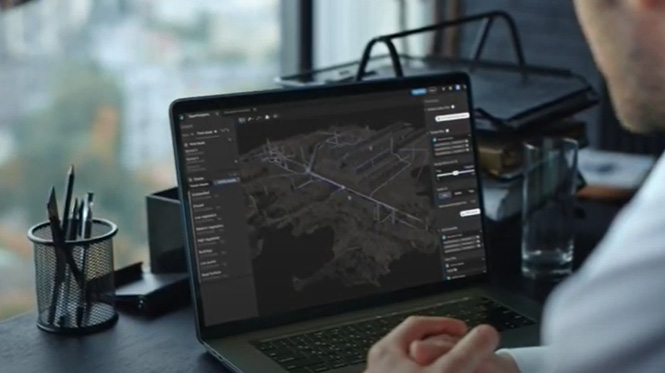

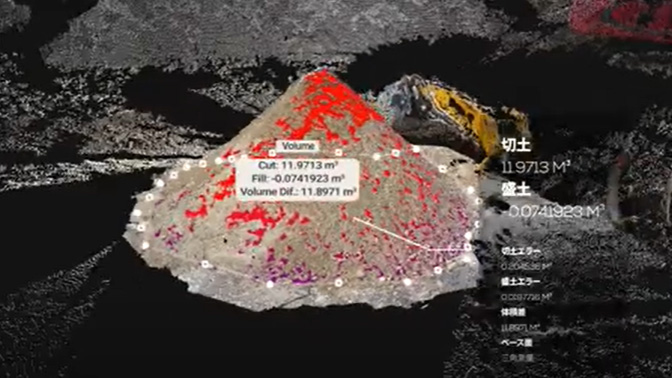

重い機材やCADソフトなしに、土砂の堆積量を簡単に算出。
地下埋設物の管理

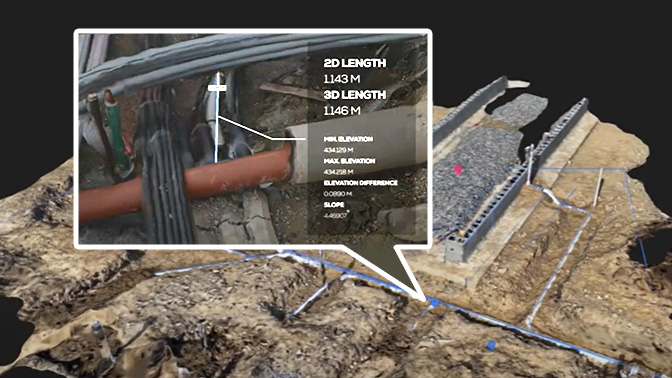

「LiDAR搭載スマホ」での撮影後、「PIX4Dcloud」上で面積、体積を画面上の操作だけで算出可能。
関連資料
LiDAR機能搭載のスマホ／タブレットで３次元測量
本資料では「viDoc RTK rover」とスマートフォン、ichimillを使用した場合の精度や操作手順など、現場での実用性判断にご活用いただける情報を掲載しています。測量の効率化や現場の生産性向上に関心のある方は、ぜひご覧ください。
よくあるご質問
メーカ推奨端末は2023年5月現在、以下の通りです。
- iPhone 12 Pro iPhone 12 Pro Max
- iPhone 13 Pro iPhone 13 Pro Max
- iPhone 14 Pro iPhone 14 Pro Max
- iPad Pro 11インチ2020年モデル
- iPad Pro 11インチ2021年モデル
- iPad Pro 11インチ2022年モデル
ichimillは衛星信号の受信が必要なため、使用環境はオープンスカイな屋外環境に限られます。屋内環境や上空に遮蔽物のある環境では、高精度な測位ができない場合がございます。
