Alibaba Cloud の IPv4 Gateway を使ってみました

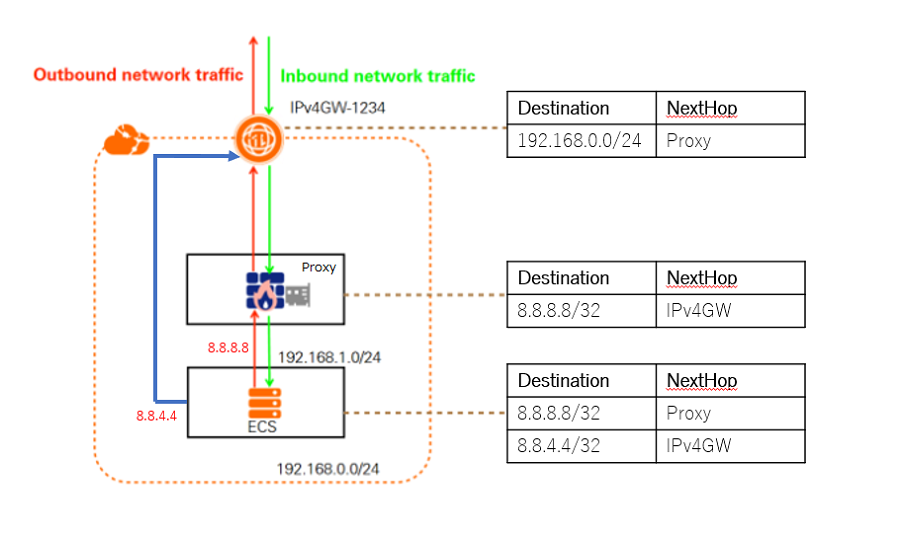

概要構成図

今回の検証では、最初に IPv4 Gateway の有効化有無によるルートテーブル制御効果の違いを確認します。次に、IPv4 Gateway を利用した一部のトラフィックが直接 EIP 経由、一部をプロキシ経由させる制御ができるかの検証を行います。今回の検証は、「8.8.4.4」宛のトラフィックをEIP経由させ、「8.8.8.8」宛のトラフィックをプロキシ経由させる構成で行います。

構築手順-1：事前準備

中国本土リージョンの場合、IPv4 Gateway 機能を利用する前にホワイトリスト申請が必要ですが、今回検証する東京リージョンは申請する必要がありません。

1-1． 下記構成で検証環境の VPC と ECS を作成します。

1-2. ルートテーブル A、B を作成し、Vswitch A、B にバインドします。

1-3. 今回、インターネットの疎通確認には、Google のパブリック DNS を利用します。

構築手順-2：IPv4 Gateway 有効化前の疎通確認

IPv4 Gateway を有効化する前に、EIP のみの状態でインターネット通信が可能である一方、ルートテーブルでインターネットアクセスが制御できないことを確認します。

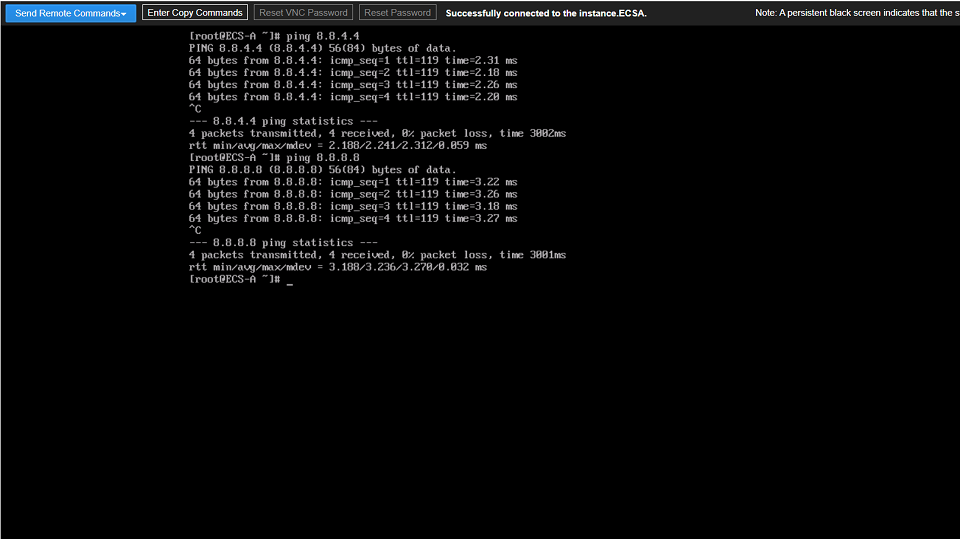

2-1. ECS-A から、「8.8.4.4」および「8.8.8.8」へ Ping が通ることを確認します。

2-2. ルートテーブル A に、「8.8.8.8/32」向けの通信を ECS-B 経由にするカスタムルートエントリを追加します。

2-3．ECS-A から「8.8.8.8」へ Ping を飛ばし、ECS-B で TCPDUMP コマンドを利用して ICMP トラフィックを確認します。

・ECS-A からのトラフィック（なし）

→2-2 のようにルートテーブルを記述しても、ECS-A から「8.8.8.8」へのトラフィックを ECS-B 経由にできないことが確認できました。

構築手順-3：IPv4 Gateway有効化後の検証

IPv4 Gateway を有効化後に、ルートテーブルによってインターネットアクセスが制御可能になることを確認します。

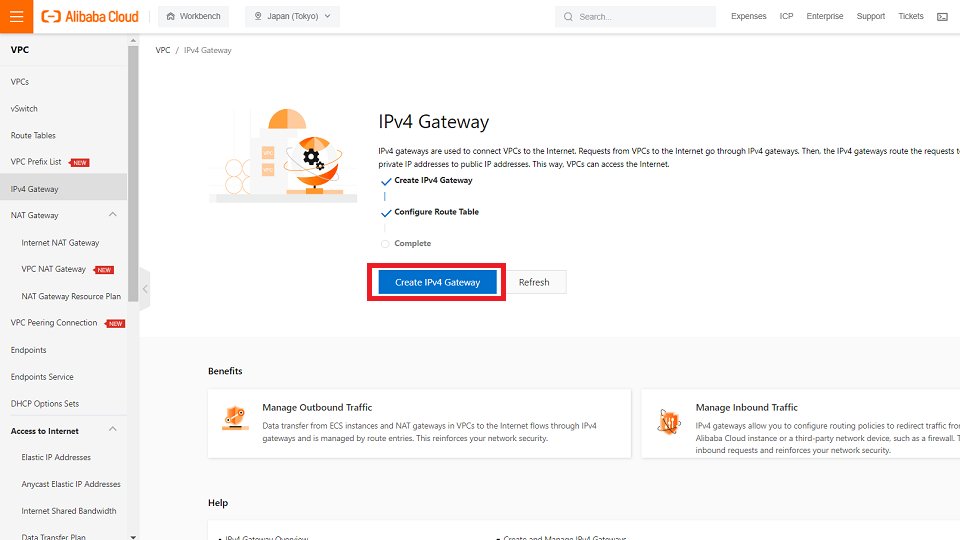

3-1．IPv4 Gateway のコンソールに移動し、「Create IPv4 Gateway」をクリックします。

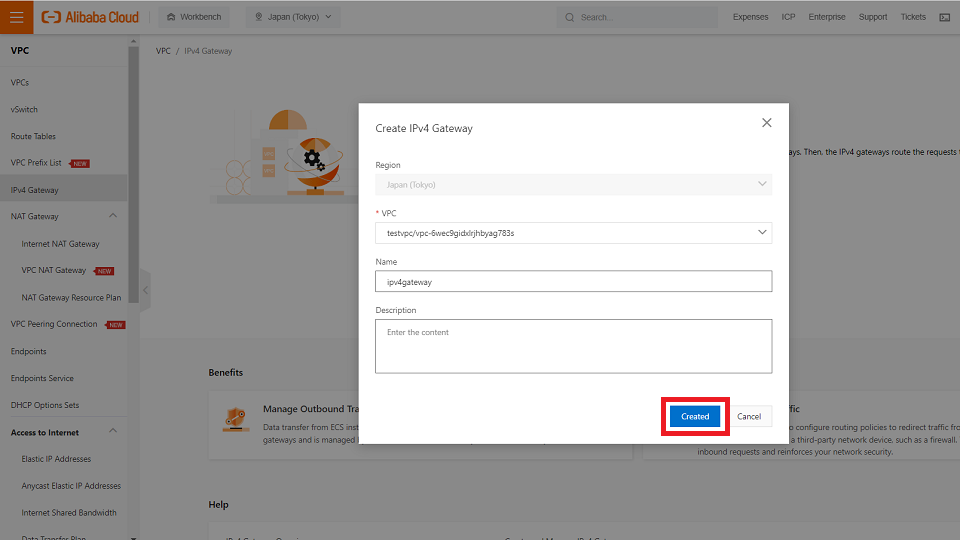

3-2. 下記情報を入力し、「Created」をクリックします。

VPC：1-1 で作成した VPC

Name：任意入力

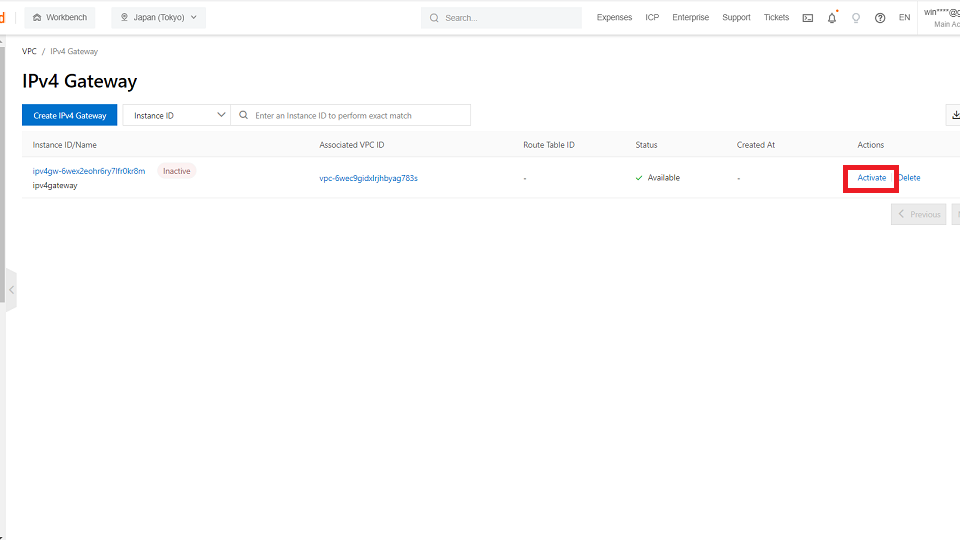

3-3. 作成直後の IPv4 Gateway のステータスが「Inactive」ですので、有効化するには「Active」をクリックします。

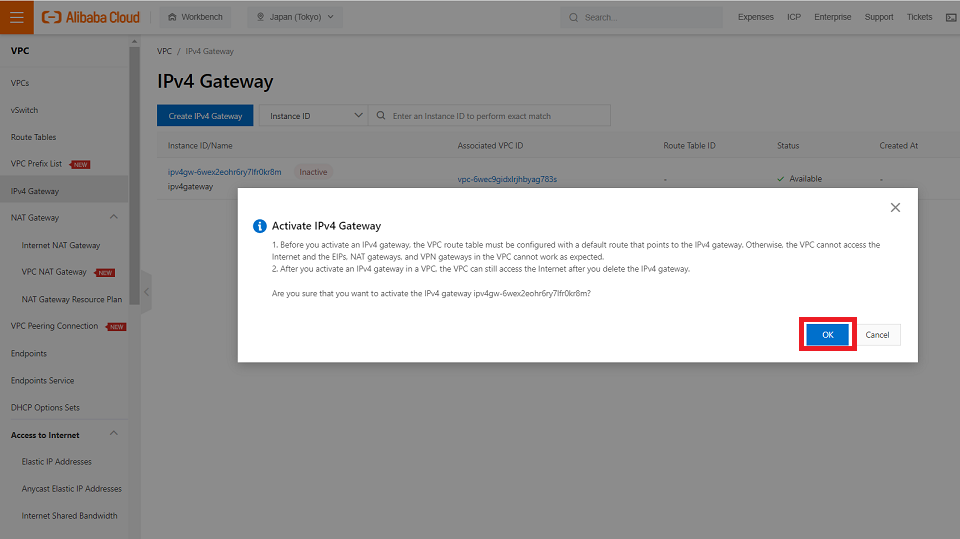

3-4. 注意事項を確認し、「OK」をクリックします。

注意：従来の VPC では IPv4 Gateway がなくてもインターネットアクセスできる仕様ですが、一度 VPC の IPv4 Gateway を有効化すると、その VPC は IPv4 Gateway へのルーティングがないとインターネットにアクセスできない仕様に変わってしまい、もとに戻す方法（IPv4 Gateway を無効にする）がありません。

3-5. ECS-A から、「8.8.4.4」へ Ping を飛ばし、Ping が通らないことを確認します。

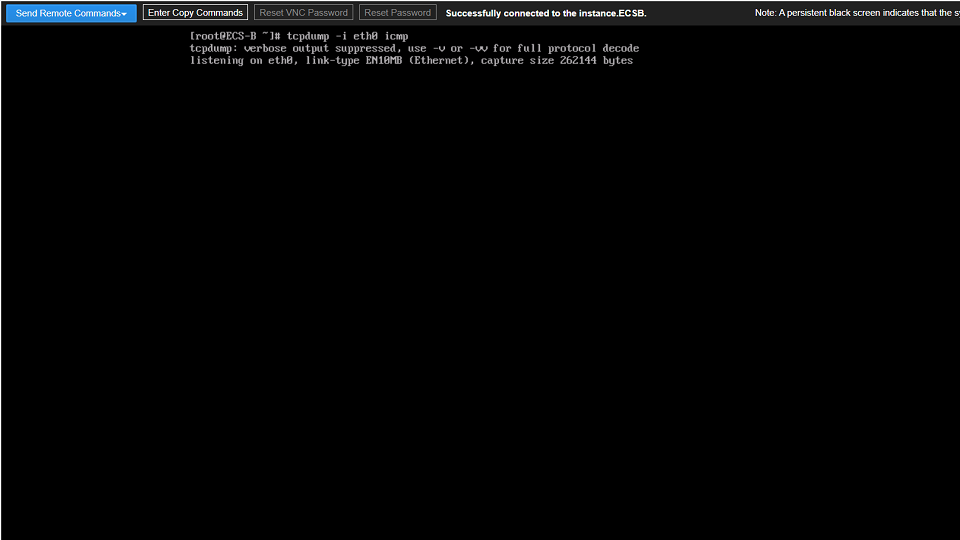

3-6. ECS-A から、「8.8.8.8」へ Ping を飛ばし、ECS-B で TCPDUMP コマンドを利用して ICMP トラフィックを確認します。

・ECS-A から dns.google へのリクエスト（あり）

・dns.google から ECS-A への応答（なし）

→ルートテーブル A の記述の通り、ECS-A から「8.8.8.8」へのトラフィックを ECS-B 経由にできたことが確認できました。

→一方で、ルートテーブル B にはインターネット向けのルーティング情報はありません。「8.8.8.8」から ECS-A への応答が無かったことから、ECS-B からインターネットにアクセスできなかったこと、つまりインターネット向け通信が制御されたことが確認できました。

構築手順-4：IPv4 Gateway 経由のインターネット疎通確認

IPv4 Gateway を有効化後に、ルートテーブルに IPv4 Gateway 経由のルーティングを追加し、EIP 経由通信が可能になるかを確認します。

4-1. ルートテーブルAに、「8.8.4.4/32」向けのルートが IPv4 Gateway を経由するカスタムルートエントリを追加します。

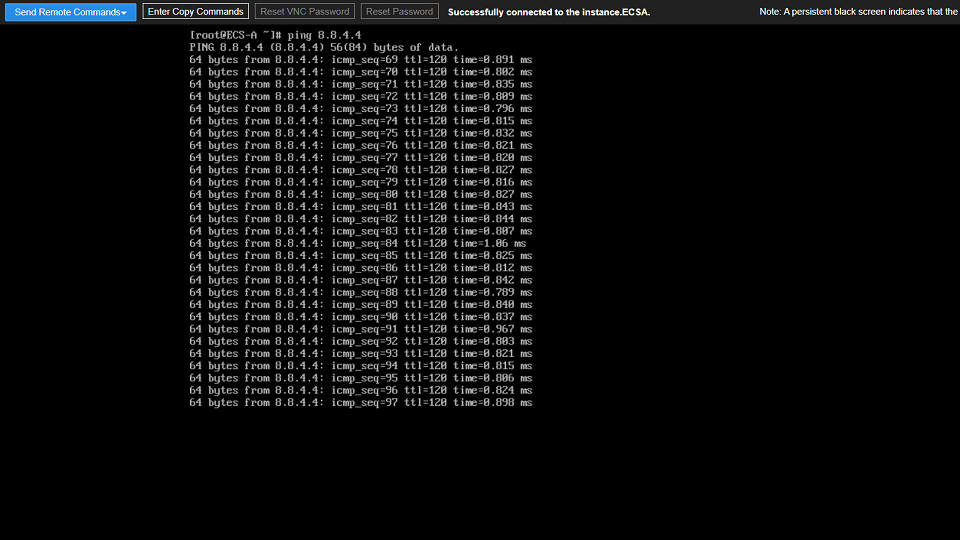

4-2. 「8.8.4.4」へ疎通可能になったことを確認します。

構築手順-5：プロキシ経由のインターネット疎通確認

上記の構築手順 3 で ECS-A のトラフィックがプロキシに到達しましたが、まだインターネットを抜けていません。最後に、下記 3 点を設定し、ECS-A がプロキシ経由でインターネットを抜ける手順を検証します。

• ルートテーブル B で IPv4 Gateway 向けのルーティング設定
• ECS-B でトラフィック転送の有効化設定
• IPv4 Gateway で ECS-A のトラフィックを ECS-B 経由させる設定

5-1. ルートテーブル B に、「8.8.8.8/32」向けのルートを IPv4 Gateway 経由するカスタムルートエントリを追加します。

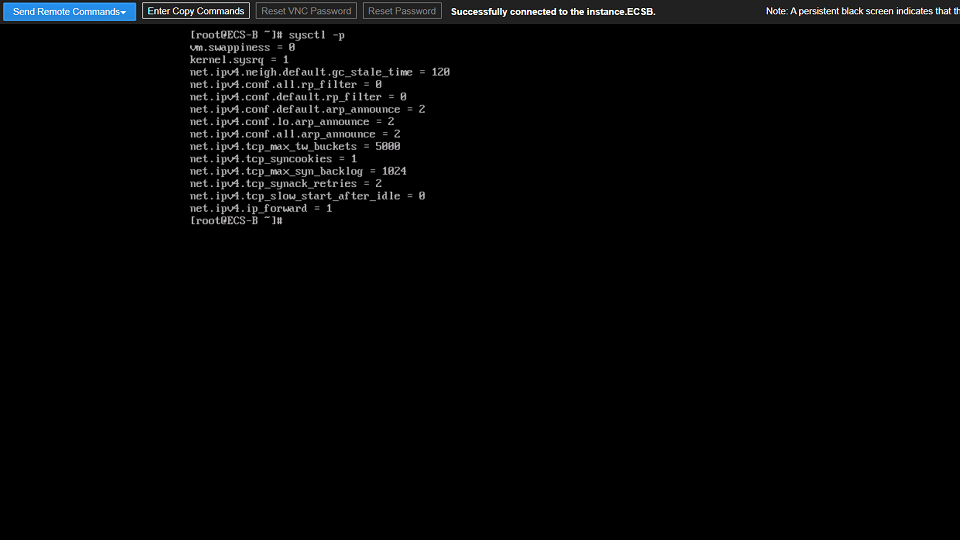

5-2. ECS-B の「/etc/sysctl.conf」に「net.ipv4.ip_forward=1」を追加し、トラフィック転送の有効化をします。

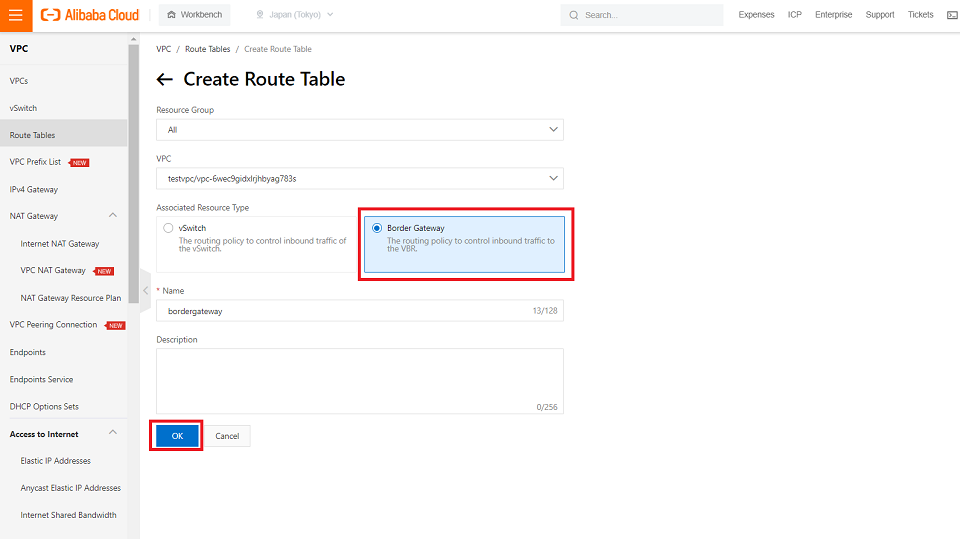

5-3. ルートテーブルコンソールを開き、「Create Route Table」をクリックします。

5-4. 下記情報を入力し、「OK」をクリックします。

VPC：1-1 で作成した VPC

Associated Resource Type：Border Gateway

Name：任意入力

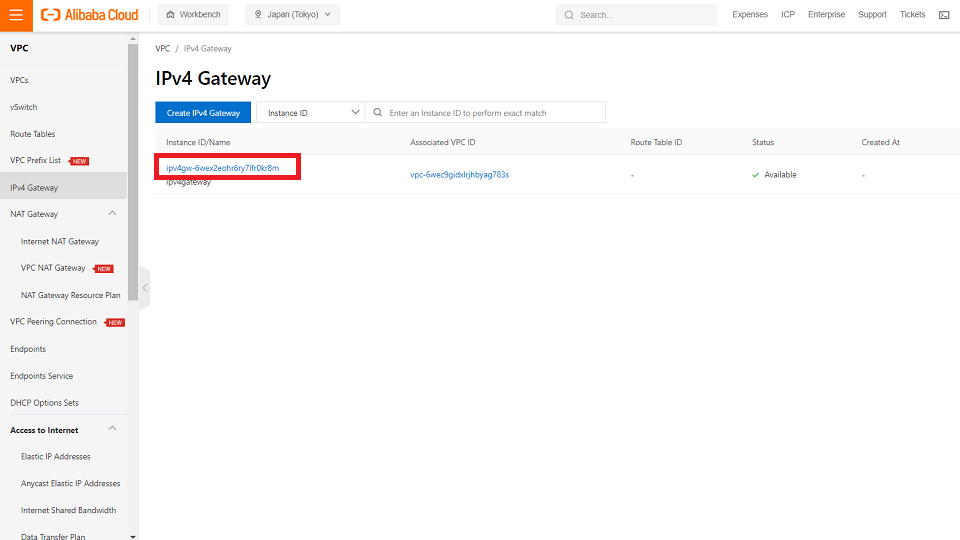

5-5. 「IPv4 Gateway」のインスタンスIDをクリックします。

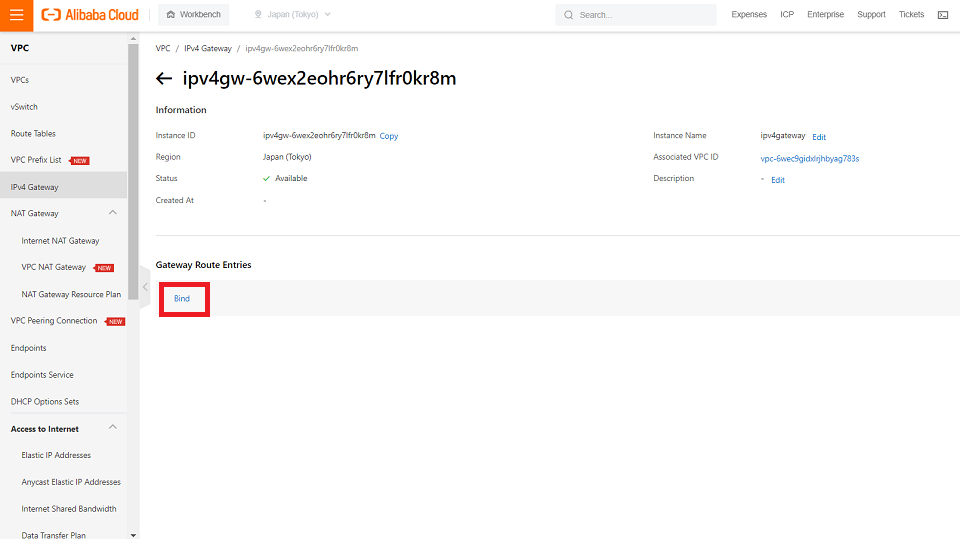

5-6. 「Bind」をクリックします。

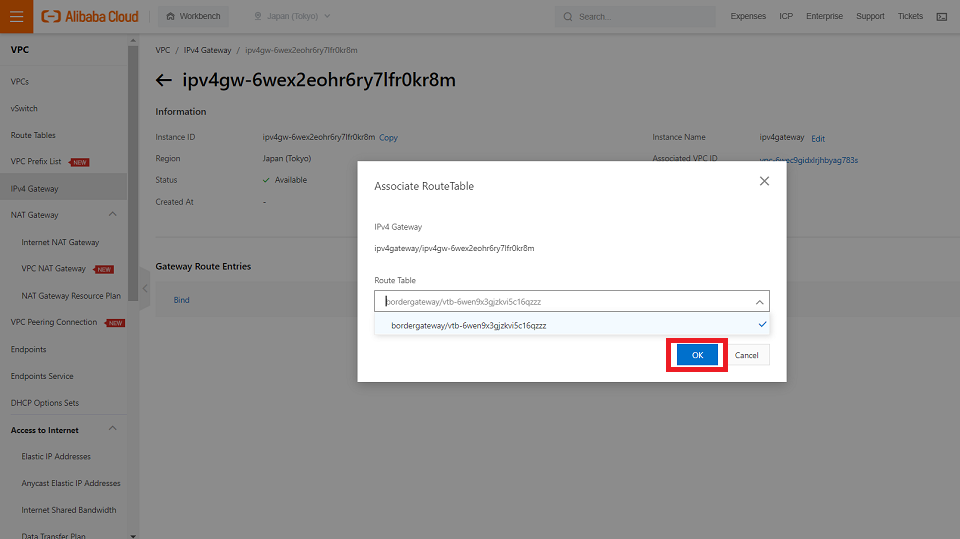

5-7. 下記情報を入力し、「OK」をクリックします。

Route Table: 5-4 で作成したルートテーブル

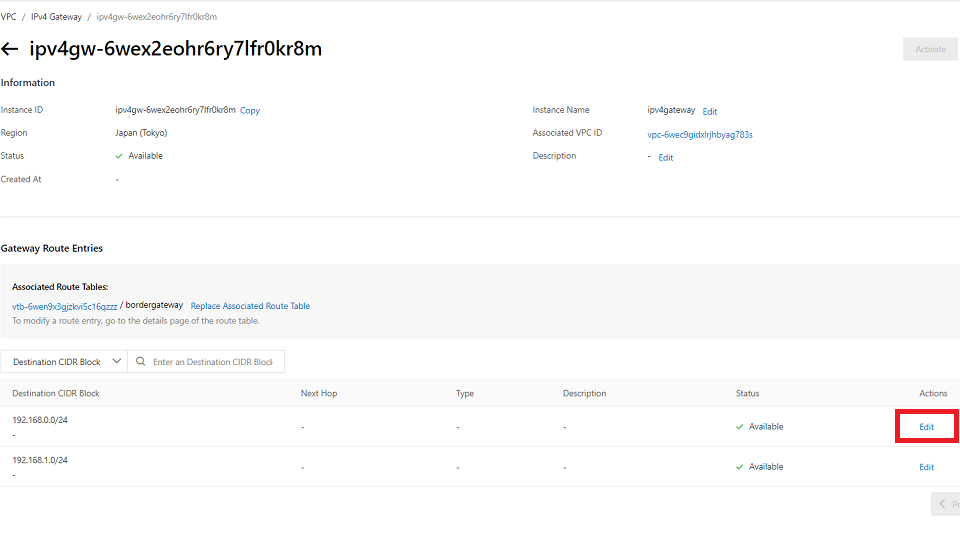

5-8. ルートテーブルバインド完了後に、デフォルトルートエントリが表示されます。「192.168.0.0/24」右側の「Edit」をクリックします。

5-9. 下記情報を入力し、「OK」をクリックします。

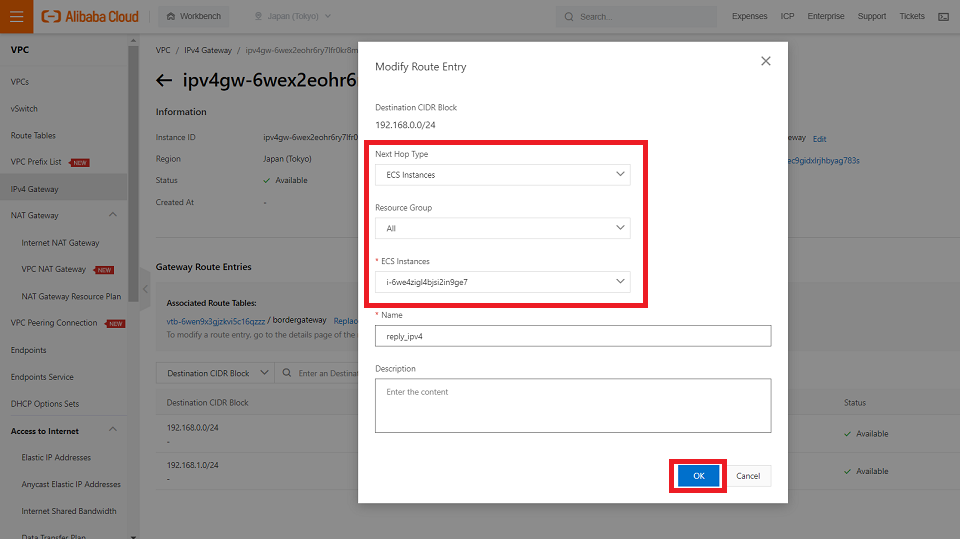

Next Hop Type：ECS Instances

ECS Instances: ECS-B

Name: 任意入力

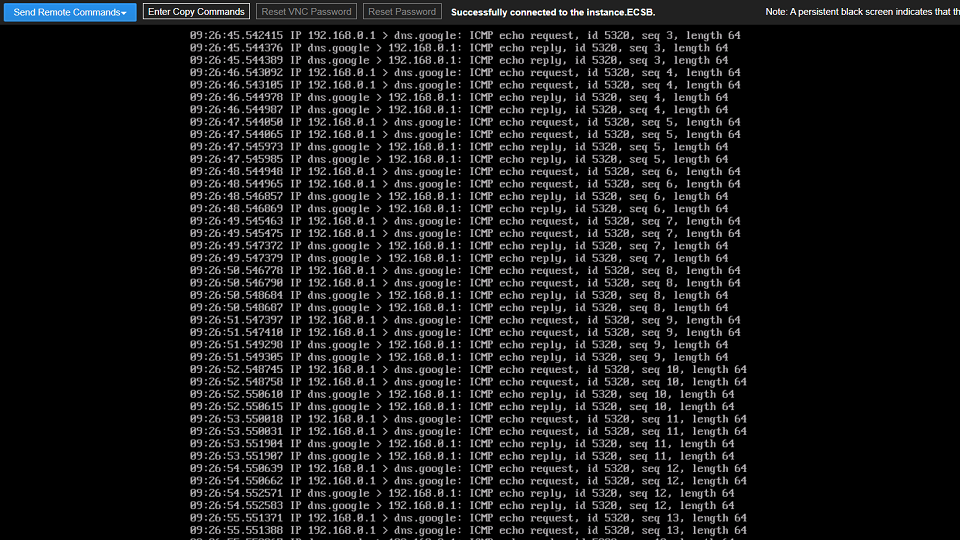

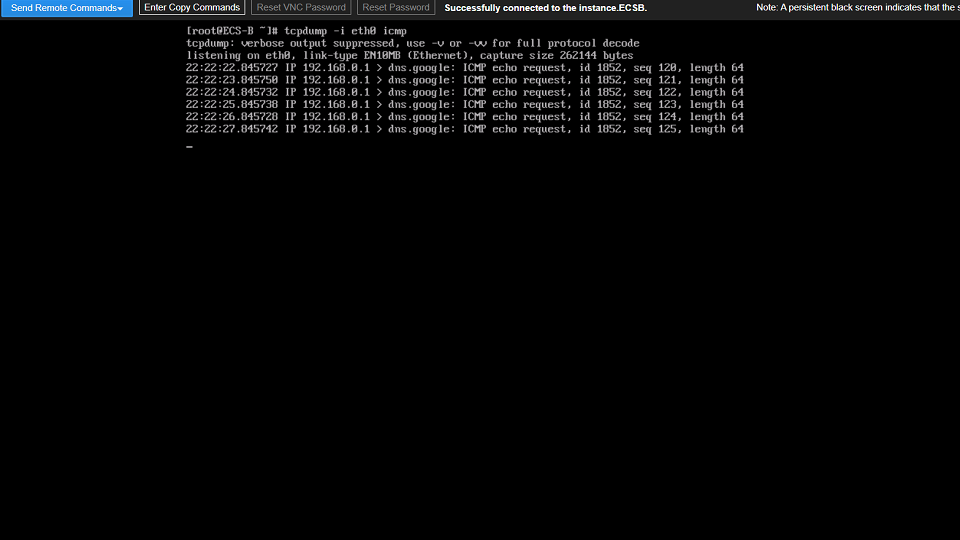

5-10. ECS-A から、「8.8.8.8」へ Ping を飛ばし、ECS-B で TCPDUMP コマンドを利用して ICMP トラフィックを確認します。

• ECS-A から dns.google へのリクエスト（あり）
• dns.google から ECS-A への応答（あり）

まとめ

今回は、VPC の新機能である IPv4 Gateway の有効化有無により、トラフィック流れの違いを比較し、そして指定 IPアドレス 宛のみプロキシ経由させる検証もやってみました。

新機能の嬉しい点は、IPv4 Gateway が ECS と EIP の間に入ることで、ルートテーブルの仕様が理解しやすくなりました。特に今までは難しかった、宛先に応じて EIP を経由させたりプロキシ経由させるようなケースは、実現可能になり、ルートテーブル設計の手間を省くことができました。もしインターネットトラフィック制御のニーズがありましたら、本記事を参考にしてみてください。
