Alibaba Cloudを使ったリモートアクセスVPNの構築

構成イメージ/必要リソース

【構成イメージ】

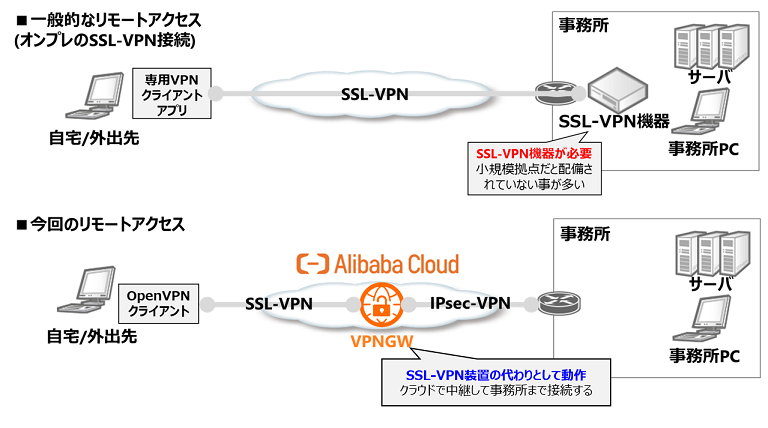

一般的なリモートアクセスでは、SSL-VPN機器を事業所に設置し、専用のクライアントソフトを使って接続をします。今回の例ではSSL-VPN機能をクラウド上で実行させます。接続元PCと接続先の事業所の間をVPN Gatewayで中継させる形でリモートアクセス環境を構築します。

【必要リソース】

■Alibaba Cloud

• VPC
• VPN Gateway(IPsec-VPN/SSL-VPN  共に enable)

■事務所

• IPsec-VPN対応のルータ
• インターネット回線
• 固定グローバルIPアドレス

■アクセス元PC

• OpenVPN(SSL-VPNクライアントソフト)
• SSL-VPN証明書(Alibaba Cloudで生成・ダウンロードします)

構築手順１-VPC作成

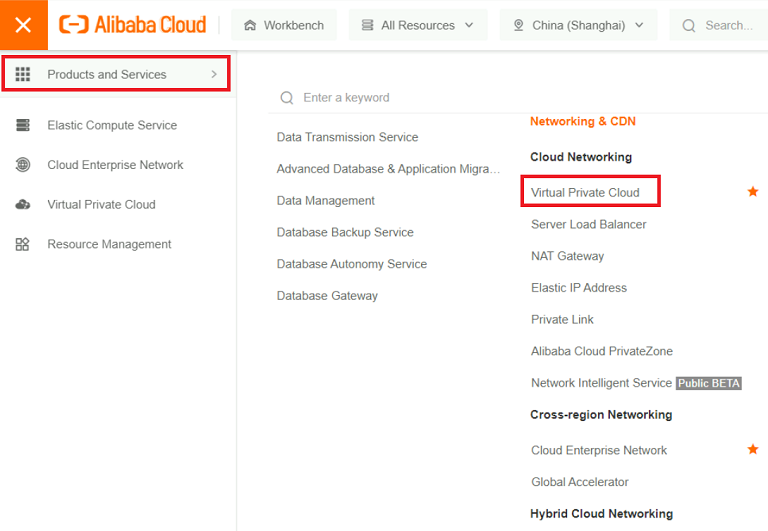

1-1．Alibaba Cloudのコンソールのプロダクト一覧より、Virtual Private Cloudを選択

※Webコンソール画面は2022年9月時点のものです

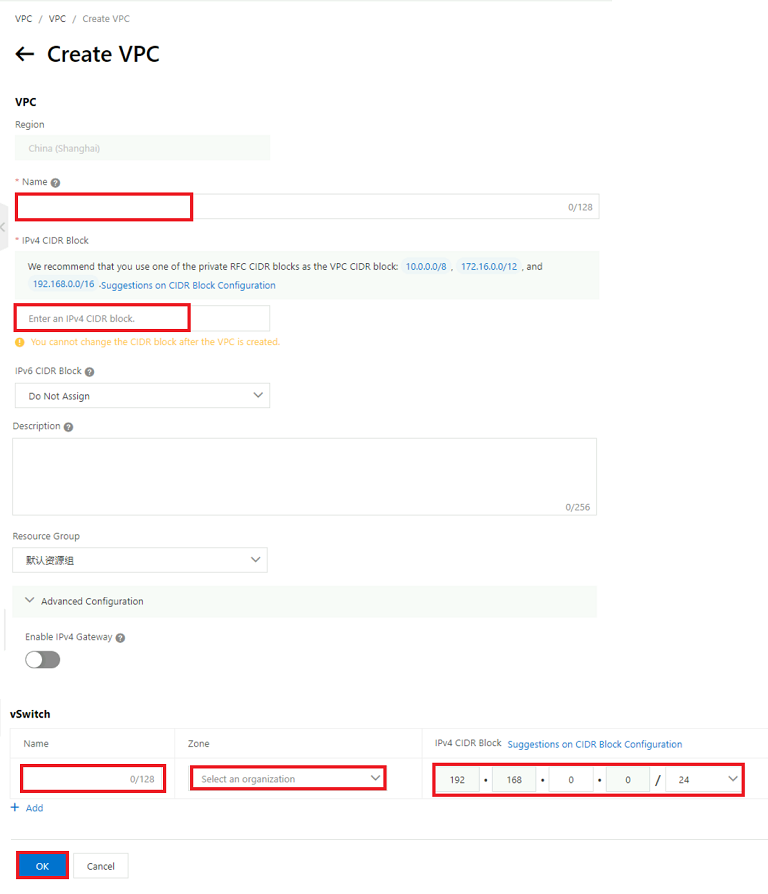

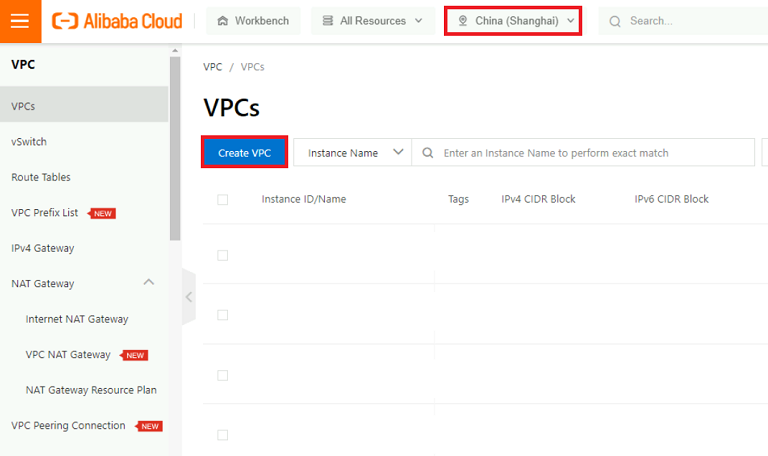

1-2  VPCs > 上部リージョンを選択 > Create VPCのボタンをクリック　

1-3.設定画面にて以下入力しOKをクリック

VPC

Name：任意のものを入力

IPv4 CIDR Block ：任意のアドレス帯を入力

vSwitch

Name：任意のものを入力

Zone：任意のものを選択

IPv4 CIDR Block ：VPC範囲内のアドレス帯を入力

構築手順２-IPsec-VPN 設定

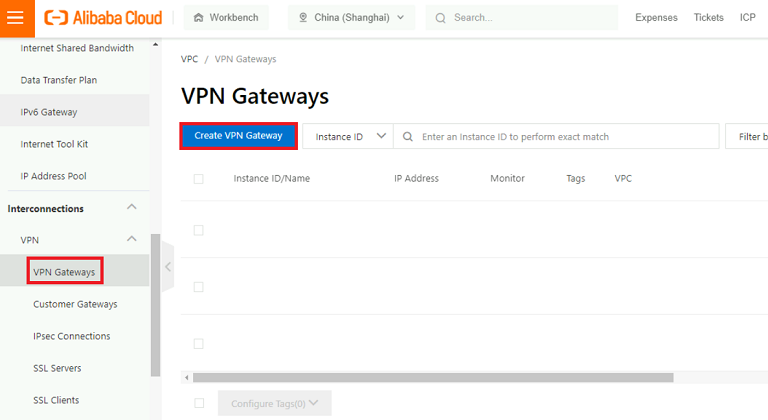

2-1. コンソールの左メニューよりVPNGatewaysを選択 > リージョンを選択 > Create VPN Gatawayをクリック

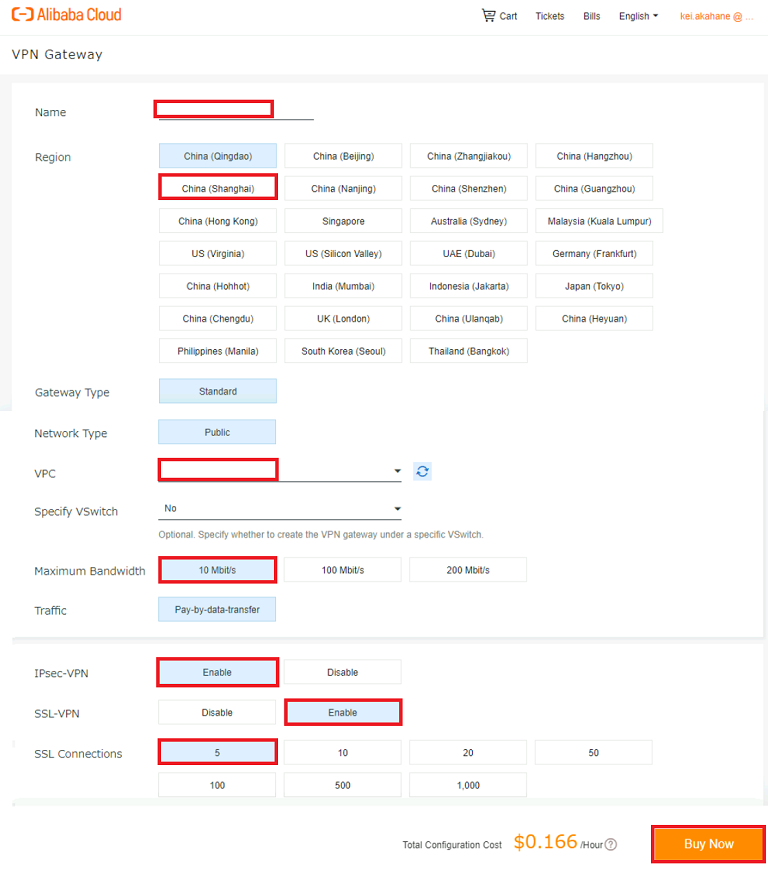

2-2. 下記選択し、VPN Gatewayをデプロイ※課金発生します

Name : 任意のもの

リージョンを選択 : 今回は上海を選択

VPCを選択 : 手順1で作成したVPCを選択

帯域を選択 : 必要な帯域を選択

IPsecVPN・SSLVPN : ともにEnable

SSLConnection : 必要な数量を選択（SSL-VPNの最大同時接続数）

BuyNowをクリック

→確認画面で内容を確認し購入

VPN Gateways画面に追加されたことを確認

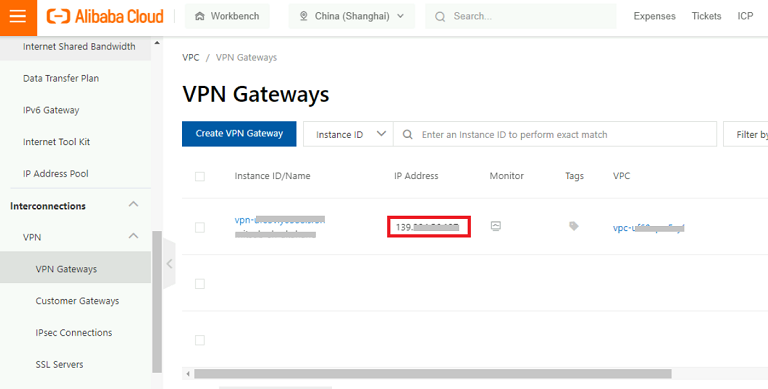

VPN Gatewayのグローバル IP Addressはここで確認できます。

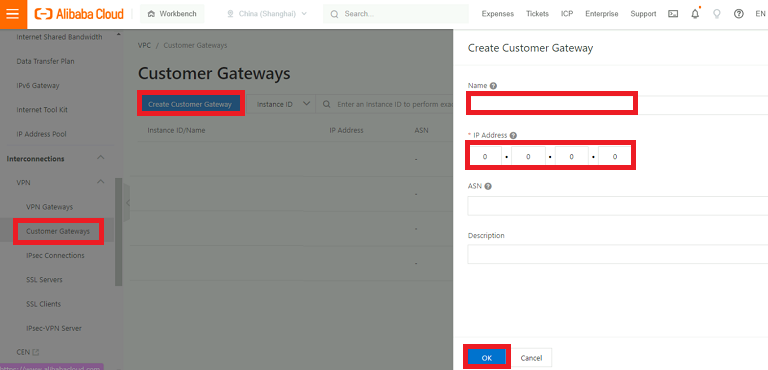

2-3. VPNメニュー > Customer Gateways > Create Customer Gatawayを選択

画面右側に入力画面が表示されるので以下入力する

Name:任意のもの

IP Address:事務所ルータの固定グローバルIPアドレスを入力

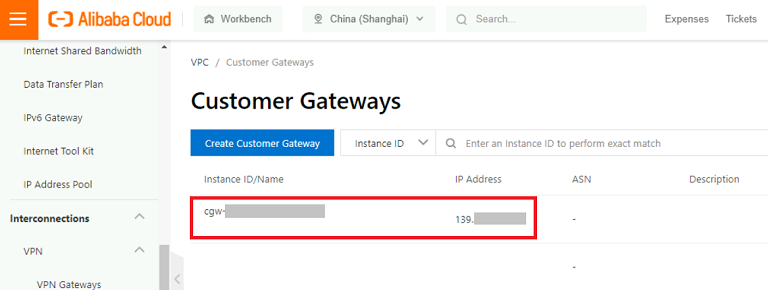

Costomer Gateways画面に追加されたことを確認

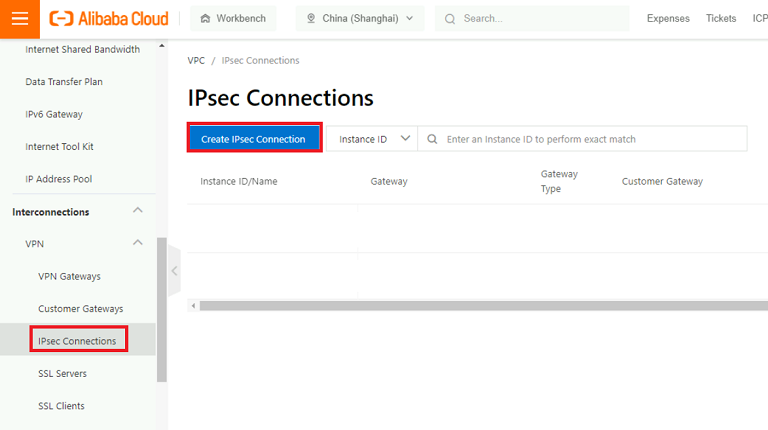

2-4. VPN メニュー> IPsec Connections > リージョンを選択 > Create IPsec Connection　をクリック

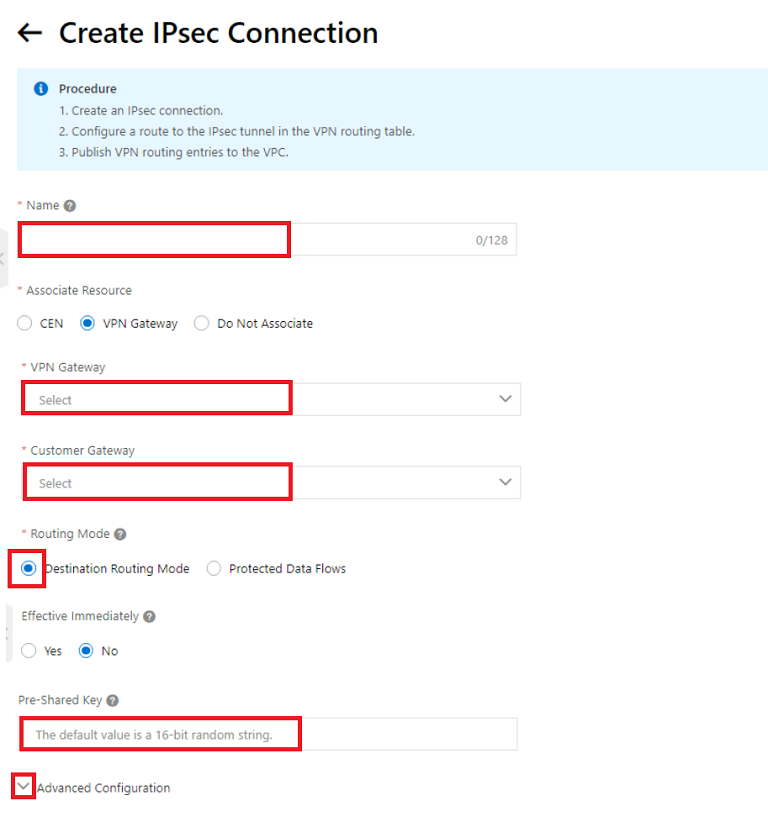

2-5. Create IPsec Connection画面で以下入力

Name:任意のもの

VPN Gateway:手順2-2で作成したVPN Gatewayを選択

Customer Gateway:手順2-3で作成したCustomer Gatewayを選択

Routing Mode:Destination Routing Modeを選択

Pre-Shared Key:任意のもの（CPE側にも同じものを設定します）

2-6. Addvanced Configurationの設定メニューを開く

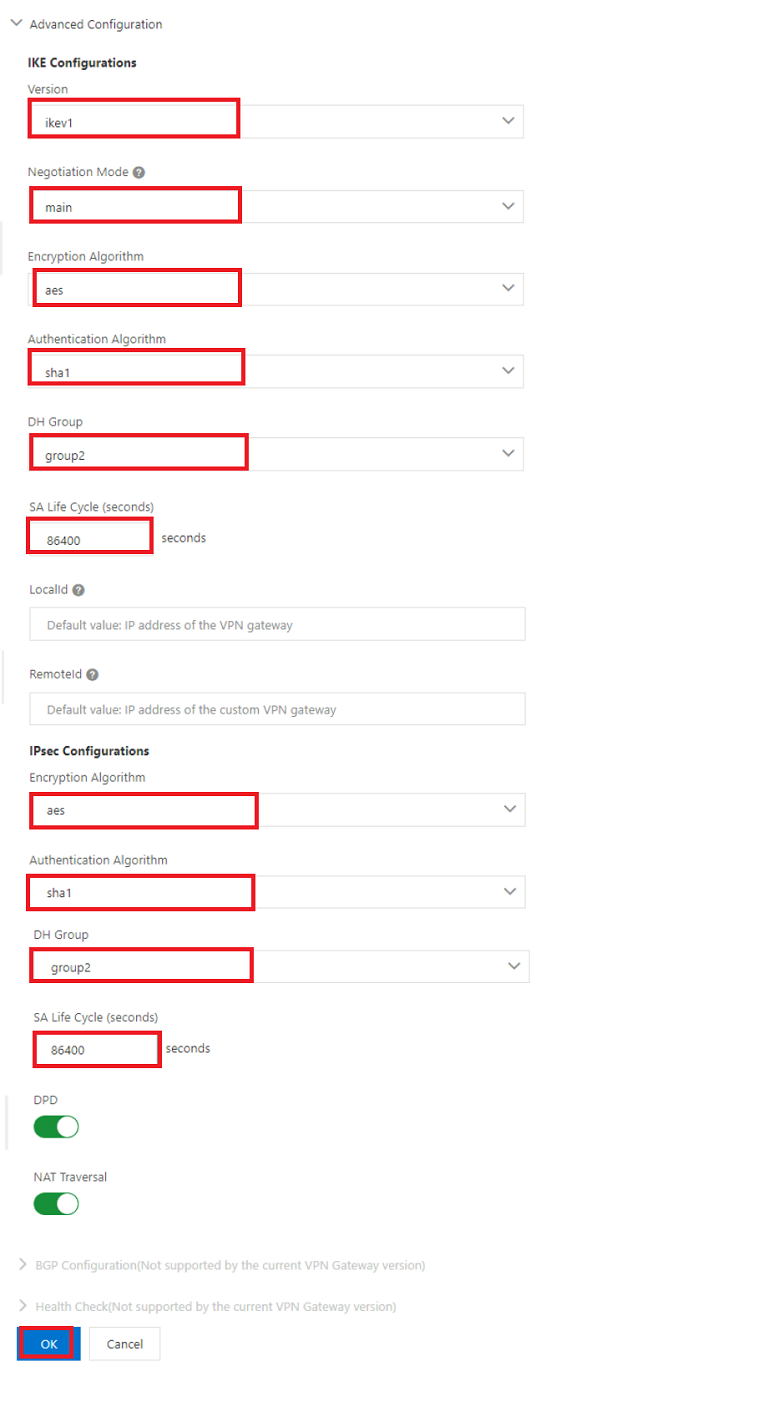

下記例はデフォルト値です。CPE設定とあわせてください。

Local ID,Remote ID は自動設定されますので空欄でOKです。

2-7. 事務所VPNルータのIPSEC接続設定(※本例では省略します)

下記にて接続設定例をご紹介しております。ご利用の機器にてVPN Gatewayに設定したIPsecパラメータ、PreSharedKeyを設定してください。

https://sbopsv.github.io/cloud-tech/network-connect-case

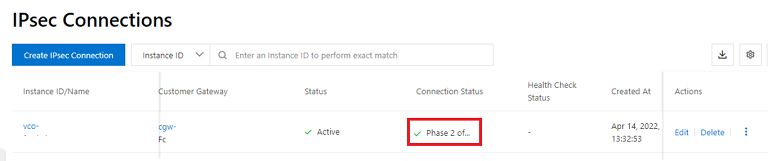

IPsec Connections 一覧でStatusがPhase2完了となればVPN接続OKです。

構築手順３-ルーティング設定

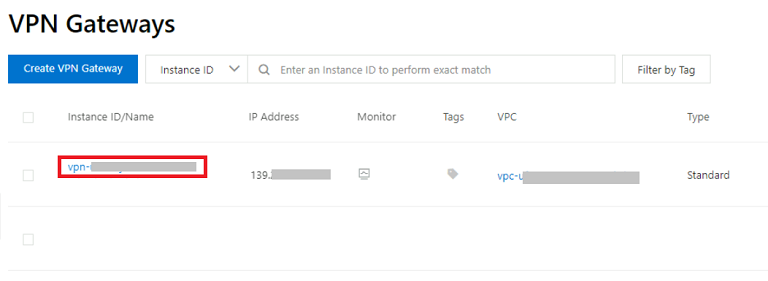

3-1.  VPN gateways メニュー > 対象のVPN Gatewayを選択

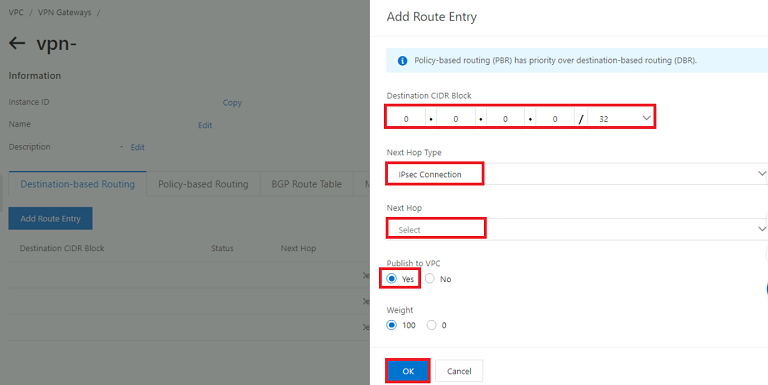

3-2. Destination Routingタブ > AddRouteEntryをクリック

※事務所のローカルセグメント向けのルーティングを設定します。

Destination CIDR Block : 事務所LANのローカルIPアドレス帯

Next Hop Type : IPsec Connection

 Next Hop : 手順2で作成したIPsecConnectionを選択

Publish to VPC : yes

※Publish to VPCをyesにすることで、AlibabaCloudのVPC内部ルーティングにも自動で反映され、IPsecで接続した事務所とSSL-VPNクライアント間で通信可能になります。

構築手順４-SSL Server設定

4-1. VPNメニュー > SSL Servers > Crate SSL Server をクリック

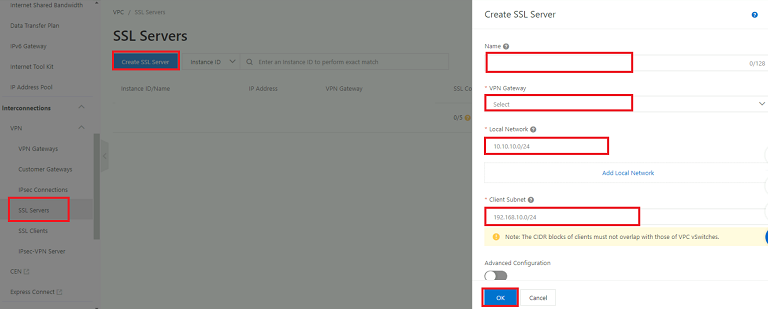

下記入力します

Name : 任意のもの

VPN Gateway :手順2で作成したVPN Gatewayを選択

Local Network :事務所LANのローカルIPアドレス帯

Client Subnet : 自宅/外出先のPCに割り当てるローカルIPアドレス帯

構築手順５-SSL Client設定

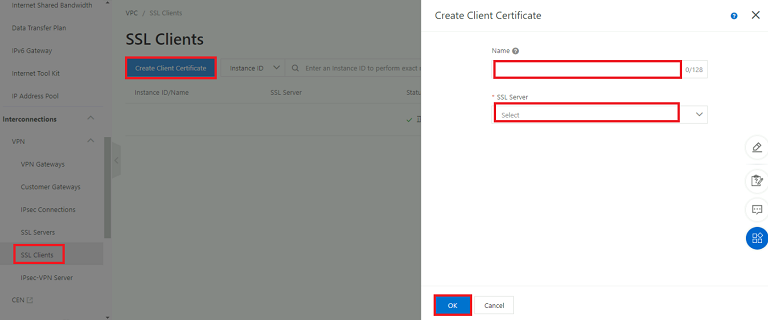

5-1. VPNメニュー > SSL Client > Create SSL Client をクリック

下記入力します

Name : 任意のもの

SSL Server : 手順4で作成したものを選択

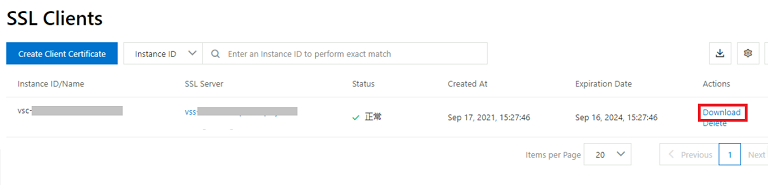

5-2. 作成したクライアントのActions > Downloadをクリック

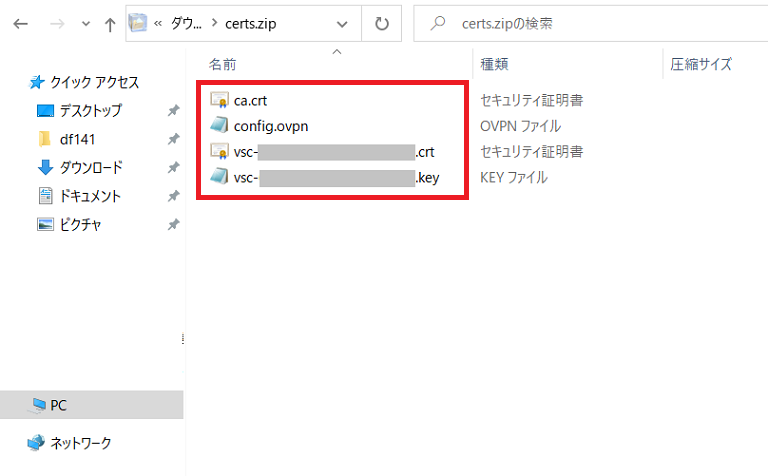

SSL-VPN接続に必要なコンフィグ/クライアント証明書をダウンロードできます。

5-3. 接続元PCにOpenVPNソフトをインストール、上記ダウンロードしたコンフィグ/クライアント証明書をインポート ※詳細省略します

OpenVPNソフトでVPN接続することで、AlibabaCloudのVPN Gateway経由で事業所へのリモートアクセスが可能になります。

以上でリモートアクセス環境構築完了です。

まとめ

Alibaba Cloudを使ったリモートアクセスVPNの構成例と構築手順についてご紹介いたしました。今回は中国（上海）リージョンを使った構成でしたが、日本リージョンでも同様に構築することができます。SSL-VPN機器の調達に時間がかかる場合や、現地での物理対応が難しい場合などに、一時的なリモートアクセス用としてご検討・ご活用いただければと思います。
