x86上で、ARMアーキテクチャ用ファイルを出力

2023年8月17日掲載

クロスコンパイルとは、コンパイラが動作している以外のプラットフォーム向けに、実行ファイルを生成することです。

クロスコンパイラ基盤の1つにLLVMがあります。LLVMの優れた特性の一つとして、クロスアーキテクチャ開発の簡素化があげられます。LLVMがクロスプラットフォーム開発の効率化をどのように実現しているかを本記事では探っていきます。

具体的には、x86アーキテクチャ上で、LLVMのフレームワークを使用して、ARM向け命令セットアーキテクチャ（ISA）に準拠したオブジェクトファイルを生成します。そして、得られたARM用オブジェクトファイルを、実際のARMサーバに転送し、実行できるかを確かめます。

この記事では

コンパイラ基盤であるLLVMについて説明します
x86環境とARM環境など、マルチプラットフォームでの開発をしている人を対象にしています
LLVMの基本的な利用法を把握することができます

LLVMとは

LLVMは任意のプログラミング言語で書かれたソースファイルを、任意の命令セットアーキテクチャ（ISA：Instruction Set Architecture）にコンパイルすることができるコンパイラ基盤です。

プログラミング言語とはCやC++、Rust、Go、Swiftなどです。

ISAとは、代表的なところを挙げると、IntelやAMDで採用されているx86や、他にはARM、RISC-V、Power、MIPS、SPARCなどです。

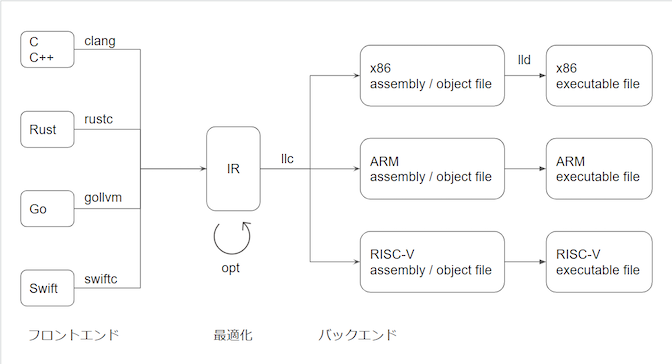

下図を見てもらうとわかりやすいでしょう。コンパイルのフローが３フェーズで設計されています。

フロントエンド
Cなどのプログラミング言語で書かれたソースコードを、LLVM IR（Intermediate Representation ）という共通の中間言語表現に変換します。
例）clang：C系のプログラムソースをLLVM IRとして出力
最適化
この中間言語を対象として最適化処理が走ります。ソースコードの実行速度やメモリ使用量、コードサイズなどを向上させることを目指します。
具体的な最適化の例としては、以下のようなものがあります。
インライン展開、定数畳み込み、不要コード除去、ループ展開、メモリアクセス最適化などです。
例）opt：オプティマイザは、IRを入力に、指定した引数に応じた処理を、それぞれ独立して処理していきます（PASSという）。PASSの前後では同じくIRが出力されます。
バックエンド
LLVM IRから、ターゲットとなるアーキテクチャのアセンブリファイルや、オブジェクトファイルへ変換します。
例）llc：IRをターゲットアーキテクチャ向けのアセンブリ/オブジェクトファイルとして出力
　　lld：オブジェクトファイルをリンクし、実行ファイルを出力

各プログラミング言語、またそのコンパイラは、ハードウェアアーキテクチャを考慮する必要がありません。LLVM IRの中間表現へ出力することだけを意識すればよくなります。

バックエンドは、プログラムのソースコードを意識する必要がありません。IRをアーキテクチャごとに変換する責任だけを担います。

IRのインターフェースが存在しなければ、コンパイラは、フロントエンド×バックエンドの乗算数だけ作らなくてはいけません。

目的

LLVMの概要は理解いただけたかと思います。

何をしようとしていたかを思い出します。LLVM基盤のコマンドを打ち、あるアーキテクチャ上で、異なるアーキテクチャ環境向けの、アセンブリ、オブジェクトファイルを作れるのか、それをターゲットの環境上で本当に動かせるのか、を確かめます。

今回は、x86環境でARM向けアセンブリファイルやオブジェクトファイルを作成し、それをARMの実機へコピーして動かしてみます。

ARMではなく、RISC-V向けのファイル作成などももちろん可能です。RISC-Vだと実機探しに手間かかりそうなため、ARMを選択しました。シミュレータはすぐに利用できます。

実験

まずは、適当なプログラムをC言語で作成します。
（hello.c）

#include <stdio.h>
int main() {
  puts("Hello World");
  return 0;
}

■ x86上で普通にビルド
このプログラムファイルを、まずはx86上で一気通貫でビルドし、実行ファイルを作成します。

$ uname -a
-snip-
x86_64 x86_64 x86_64 GNU/Linux

$ clang hello.c -o hello

$ ./hello
Hello World
}

■ x86上で、LLVMのコンパイラ基盤を通し、ステップ実行
続いても、同じソースコードから、同じオブジェクトファイルを作ります。ただし、LLVMの3つのフェーズ単位で実施していきます。

# CのソースコードをLLVM形式のIRバイトコードへ変換
$ clang -c hello.c -emit-llvm -o hello.bc

# IRバイトコードをoptimizerを通し、最適化されたIRバイトコードを出力（
# 最適化処理は引数で複数指定できます（本手順ないのコードは適当な最適化）
$ opt --instcount hello.bc -o optimized_hello.bc
$ mv optimized_hello.bc hello.bc

# IRバイトコードをオブジェクトファイルへ変換
$ llc hello.bc -filetype=obj -o hello.o

# IRバイトコードを、アセンブルファイルを通じ、オブジェクトファイルへ変換することも当然できます（上コードと同じ結果）
$ llc hello.bc -filetype=asm -o hello.s
$ as -o hello.o hello.s

# hello.oをリンクし、実行ファイルを作成（作成ファイル名：hello）
$ gcc hello.o -o hello

# 実行
$ ./hello
Hello World

gccを利用したのは、オブジェクトファイルの作成と、リンカ作業を行うためです。オブジェクトファイルを指定しているので（アセンブリファイルでも同）、gccでコンパイル、ビルドを行ったわけではありません。

gccを使わない場合は、lldを利用することになります。リンクさせるオブジェクトファイルが環境に依存し、またその数も多いため、簡易的な手順としています。

（コマンド例）

$ lld -lc hello.o xxx.o yyy.o zzz.o

■ x86上で、LLVMのコンパイラ基盤を通し、ARMオブジェクトを作る
いよいよ、ARM用のオブジェクトファイルを作りましょう。繰り返しになりますが、ここはx86環境です。

先ほどの手順との相違点は２つです。フロントエンドのclangで、ターゲットとなるアーキテクチャとしてarm64を指定します。IRは、x86と同じ内容です。

llcでmarchオプションでaarch64を指定します。

$ clang -emit-llvm -target arm64 -c hello.c -o hello.bc

$ opt --instcount hello.bc -o optimized_hello.bc
$ mv optimized_hello.bc hello.bc

$ llc hello.bc -filetype=obj -march=aarch64 -o hello.o

ARMアーキテクチャのアセンブリファイルができたように見えます。ELF（Executable and Linking Format）ヘッダをのぞいてみましょう。

$ readelf -h hello.o
ELF Header:
-snip-
  Class:      ELF64
  OS/ABI:   UNIX - System V
  Machine: AArch64
-snip-

ELFは正しそうです。あとは本当に動くのかが心配ですね。この環境では動かせません。

クラウドでARMアーキテクチャのVMを立ててそこで試験してみましょう。私は、AWSでARMベースで設計されたGravitonプロセッサのインスタンスを立ち上げました。Azure、Google CloudなどのクラウドでもARMアーキテクチャサーバがあるため、それらでも問題ありません。ターゲットをarm64にしているので、本手順に従う場合は、AArch64の64ビットアドレス空間をサポートするインスタンスをご利用ください。

起動させたインスタンスへ、hello.oをscpなどでコピーします。

ここからがARMアーキテクチャのサーバ上での操作です。といっても、オブジェクトファイルまでは作っているので、リンクして実行ファイルをアウトプットするだけです。ここでもgccをリンカ目的で使います。

$ uname -a
-snip-
aarch64 aarch64 aarch64 GNU/Linux

$ gcc hello.o -o hello

$ ./hello
Hello World

動きました！

まとめ

LLVMのモジューラ化の恩恵と、それに伴う高いポータビリティ性を体感するため、異なるアーキテクチャのサーバ間でファイルの生成と実行を行いました。この試験によって、異なるアーキテクチャ間でもコードの変換や最適化が円滑に行えることが確認できました。LLVMが注目されている理由も実感できたのではないでしょうか。

LLVMのバックエンドでは任意のアセンブリファイルを出力できます。ISAの調査や設計等にも有効に使えそうですね。
