Alibaba Cloud VPN Gateway の SSL-VPN を複数ユーザで共有して使ってみました

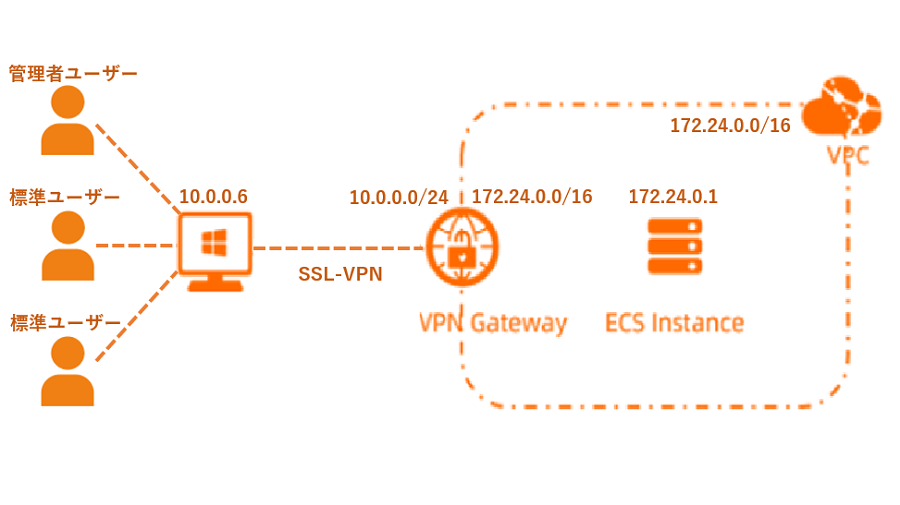

概要構成図

今回検証する SSL-VPN 方式の構成はいたってシンプルです。先に Windows 管理者ユーザで OpenVPN を利用した SSL-VPN 接続を行います。

そして、その SSL-VPN 接続を切断しないまま、Windows 標準ユーザが同一SSL-VPN 接続で通信できるかを確認します。通信可能な場合、さらに Windows ログインせずの SSL-VPN 接続自動化をやってみたいと思います。

構築手順-1：クラウド環境構築

さて、クラウド側の VPNGW インスタンスと疎通確認用 ECS を作成しましょう。

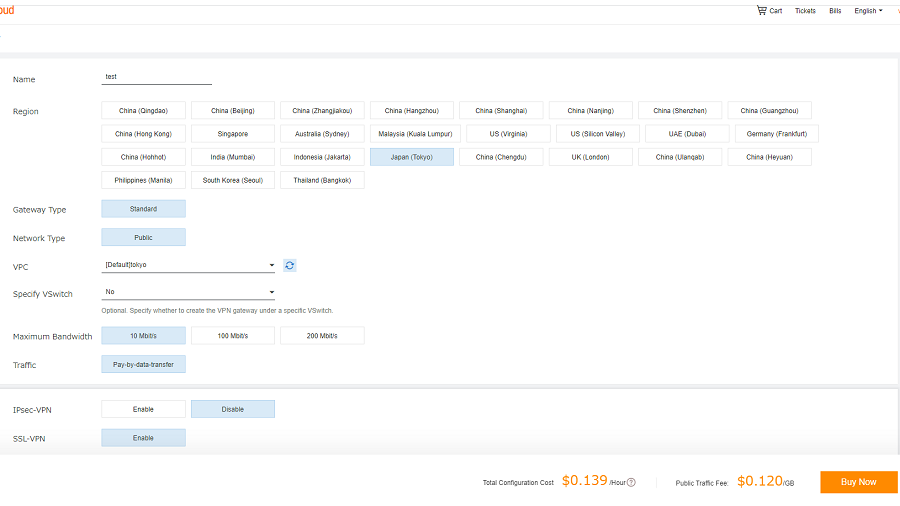

1-1．VPNGW インスタンスを購入します。

Name: 任意入力
Region：東京
VPC：VPNGW の所在 VPC を選択
Maximum Bandwidth：10Mbit/s
SSL-VPN：Enable
IPsec-VPN：Disable
　※Disable の選択肢は初期表示されないため、SSL-VPN を先に Enable にする必要があります

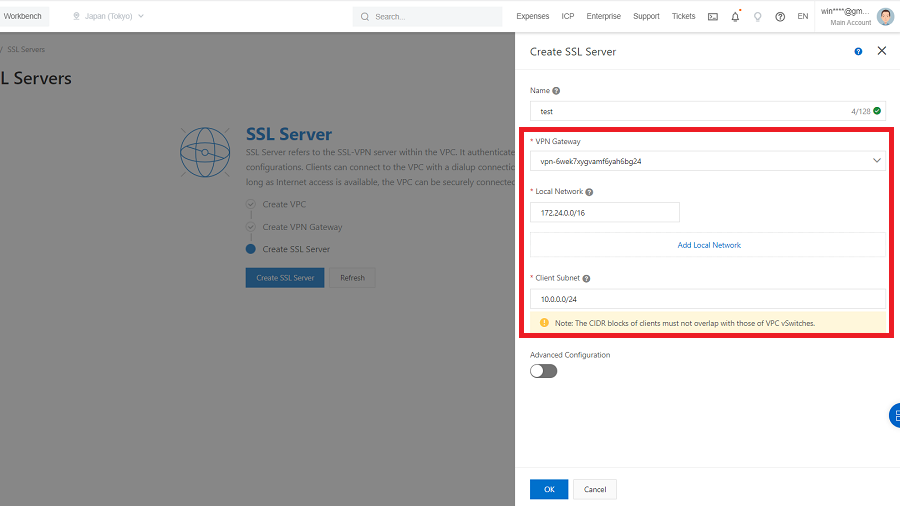

1-2．SSL-Server を作成します。

Name: 任意入力
VPN Gateway：1-1で作成した VPNGW を選択
Local Network：1-1で選択した VPC の CIDR を入力
Client Subnet：任意入力
　※Local Network はローカル Windows（クライアント PC）が所属するネットワークの CIDR と被らない必要があります

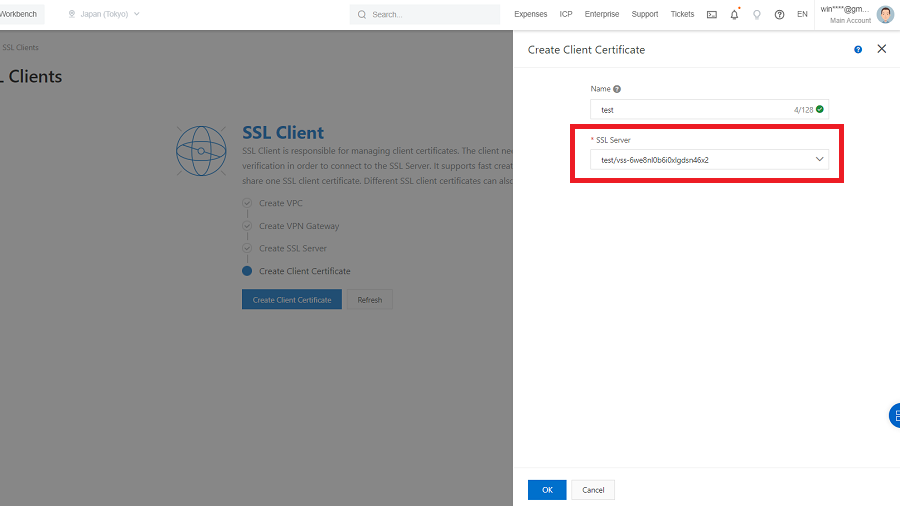

1-3．SSL-Client を作成します。

Name: 任意入力
SSL-Server：1-2で作成した SSL-Server を選択

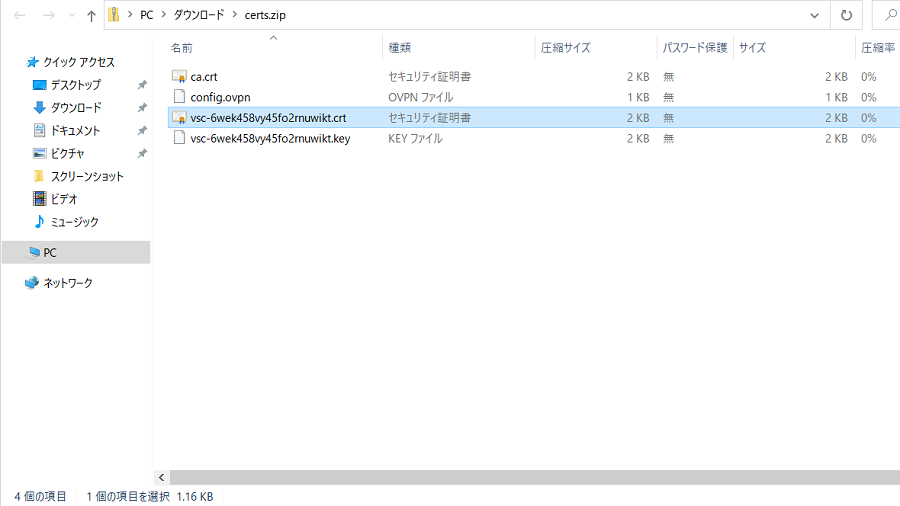

1-4．SSL-Client 証明書をダウンロードします。

ダウンロードしたファイル名: certs.zip

解凍後のファイル名：

1.  ca.crt
2.  config.ovpn
3.  vsc-(証明書ID).crt
4.  vsc-(証明書ID).key

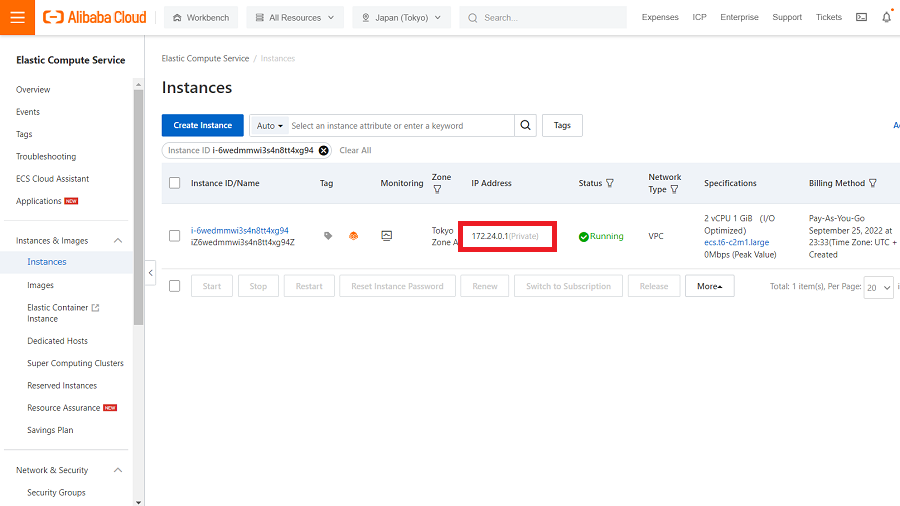

1-5．VPNGW 所在の VPC 内に疎通確認用 ECS を作成します。

リージョン：東京
VPC CIDR：172.24.0.0/16
ECS IP Address ：172.24.0.1

構築手順-2：OpenVPN 環境構築

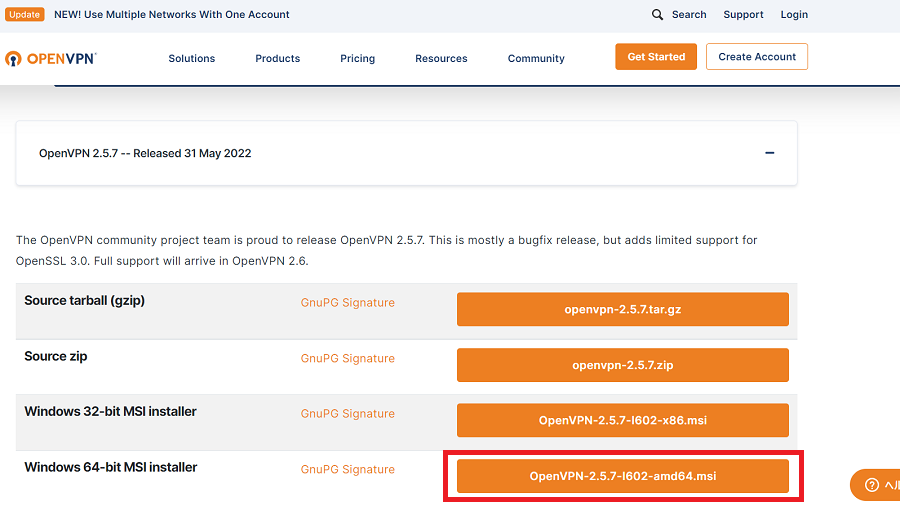

2-1．OpenVPNの最新版をダウンロードします

ローカル Windows 端末に管理者ユーザでログインし、OpenVPN 公式サイトから最新版（執筆時点 OpenVPN-2.5.7-I602-amd64.msi）をダウンロードします。

OpenVPN 公式サイト

2-2．OpenVPNをインストール

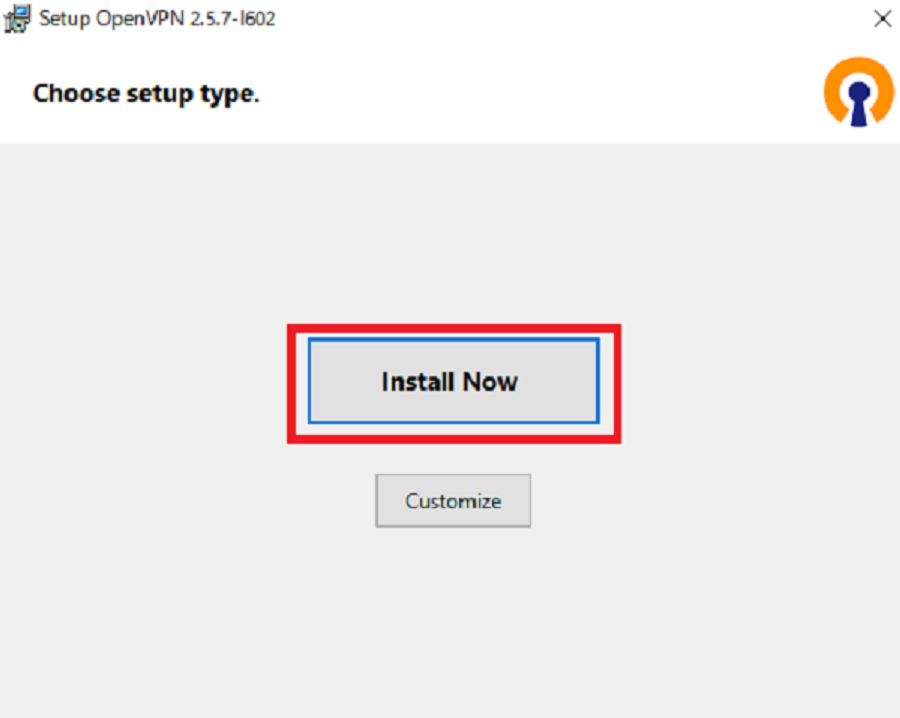

インストールファイルをダブルクリックし、「Install Now」をクリックしてインストールします。

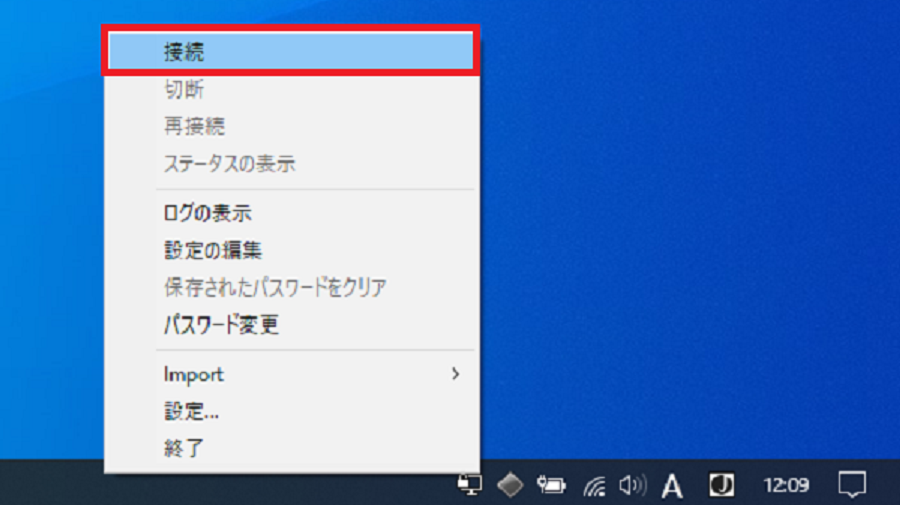

2-3．接続する

1-4で解凍した4つファイルを「C:\Program Files\OpenVPN\config\」フォルダに移動し、タスクバーの OpenVPN アイコンから「接続」をクリックします。

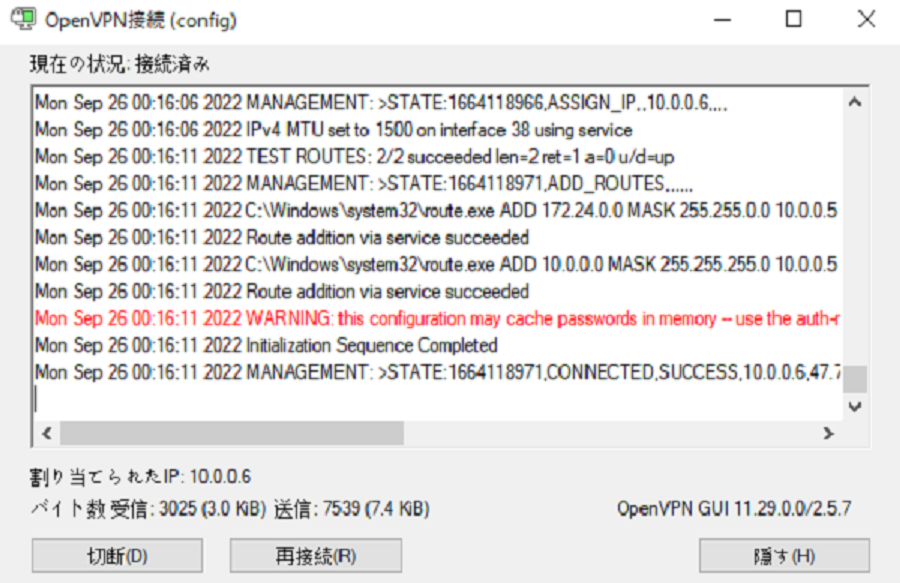

2-4．SSL-VPN 接続ができたことを確認します。

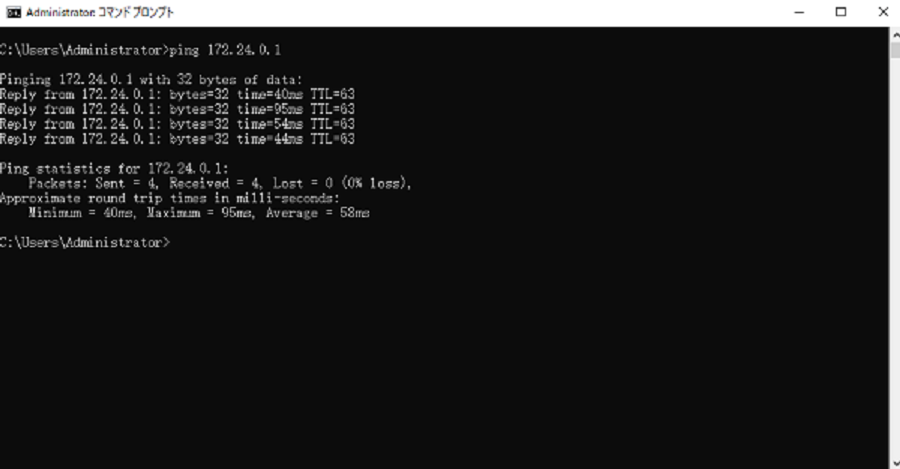

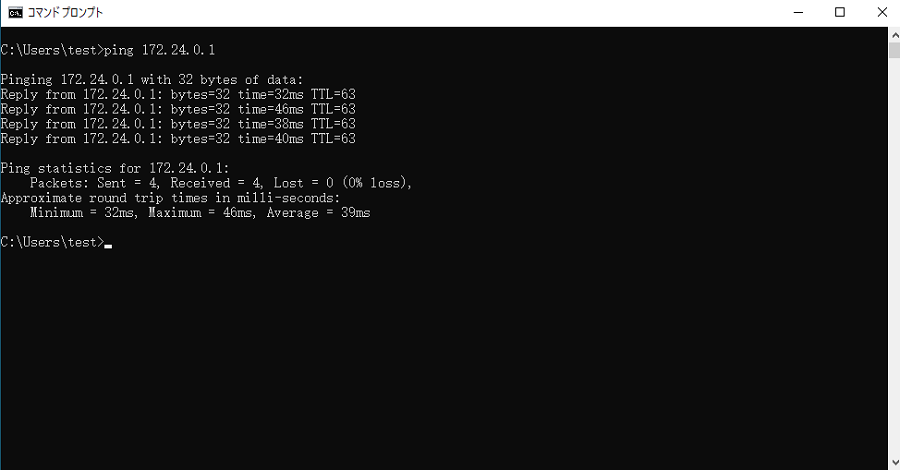

2-5．管理者ユーザのプロンプトから、ECS へ疎通できることを確認します。

Windows 端末（管理者ユーザ）　→　疎通確認用ECS（172.24.0.1）

構築手順-3：複数ユーザの疎通確認

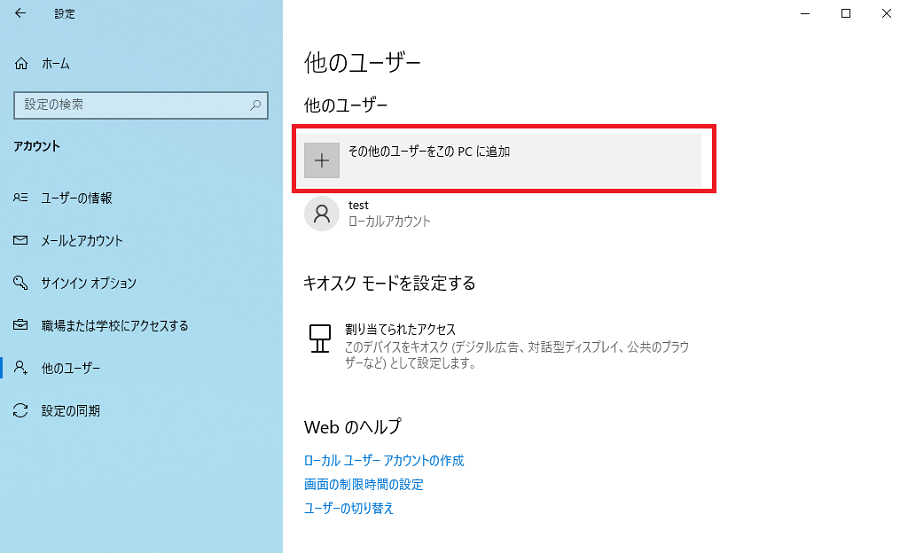

3-1．Windows の標準ユーザを作成します。

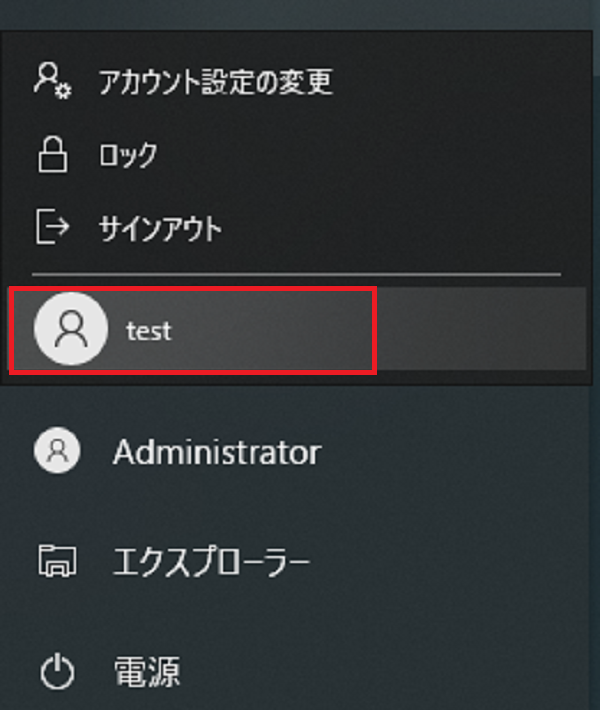

3-2．管理者ユーザをログアウトしないまま、3-1で作成した標準ユーザに切り替えます。

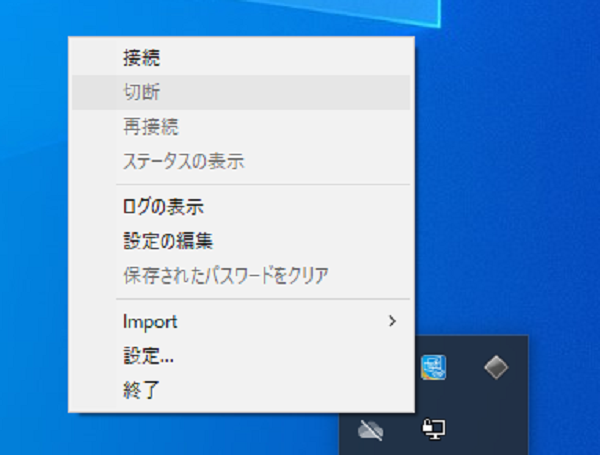

3-3．標準ユーザで OpenVPN 未接続であることを確認します。

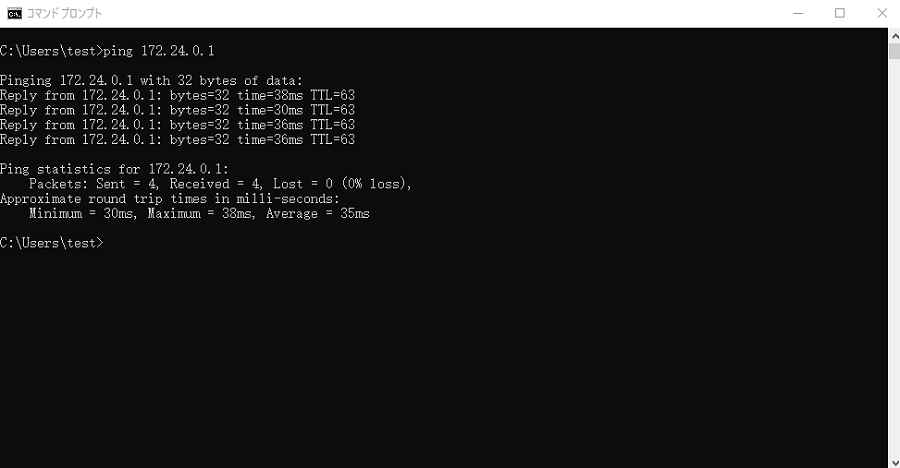

3-4．標準ユーザのプロンプトから、ECSへ疎通できることを確認します。

Windows 端末（標準ユーザ）　→　疎通確認用 ECS（172.24.0.1）　

構築手順-4：SSL-VPN 接続自動化の構築

管理者ユーザで確立した SSL-VPN 接続は、標準ユーザ利用可能であることを確認できましたが、毎回管理者ユーザのログインと手動の VPN 接続は手間なので、両方を省ける仕組みを構築したいと思います。今回は、タスクスケジューラを利用して、Windows 起動時に自動的に SSL-VPN 接続が立ち上がる方法を実装します。

SSL-VPN を張るコマンドのバッチを作成し、ログイン時に自動実施する方法もありますが、標準ユーザの場合、ルート追加に権限不足で失敗してしまいます。

タスクスケジューラの場合、ログインする前でも管理者権限を指定して SSL-VPN を張ることで、標準ユーザでも利用可能です。

4-1．管理者ユーザに戻り、下記内容のバッチファイルを作成します。

4-2．タスクスケジューラを作成します。

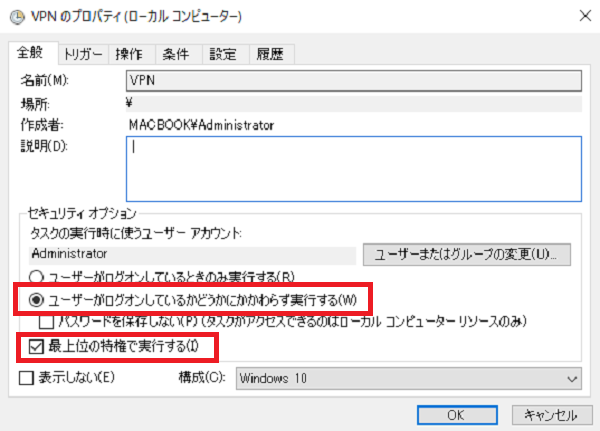

[一般]

• 名前：VPN
• ユーザがログオンしているかどうかにかかわらず実行する
• 最上位の特権で実行する

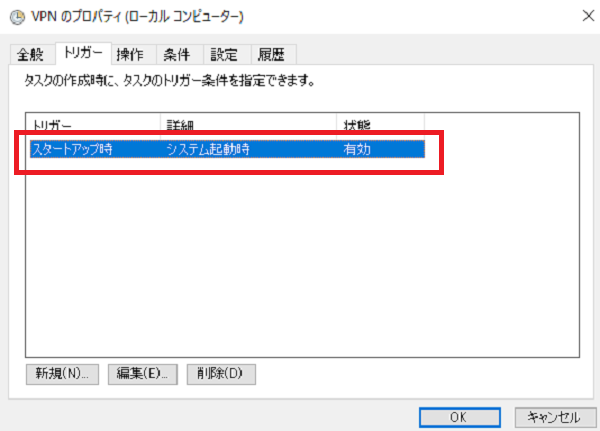

[トリガー]

• トリガー：スタートアップ時
• 状態：有効

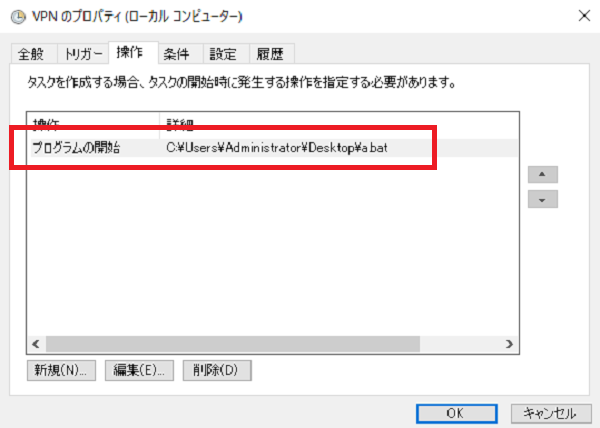

[操作]

• 操作：プログラムの開始
• 詳細：4-1で作成したバッチファイルの絶対パス

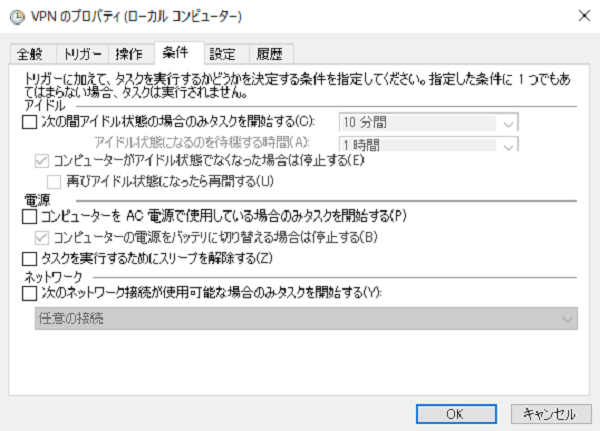

[条件]

• すべてのオプションの選択を解除

[設定]

• タスクを要求時に実行する
• 要求時に実行中のタスクが終了しない場合、タスクを強制的に停止する

4-3．端末を再起動して接続テスト

端末を再起動し、管理者ユーザログオンしなくても、標準ユーザのプロンプトから、ECS へ疎通できることを確認します。

Windows 端末（標準ユーザ）　→　疎通確認用 ECS（172.24.0.1）　

まとめ

今回は Windows 端末において、複数ユーザが一つの SSL-VPN 接続の共有利用が可能であることを確認し、SSL-VPN 接続自動化の実装方法を検証してみました。

一つの SSL-VPN 接続が重複利用できることで、利用料金が安く済むことはもちろん、SSL-VPN でも IPSec-VPN のように、ユーザが VPN 接続する操作を意識することがなく、常時の VPN 通信がシンプルになりました。特にユーザが多い場合、従来の複数証明書発行や、同時 VPN 接続できない問題解消ができました。もし複数のユーザが常時 SSL-VPN 接続するニーズがありましたら、本記事を参考にしてみてください。
