Alibaba Cloud Security Center の Proxy Access 機能を使ってみました

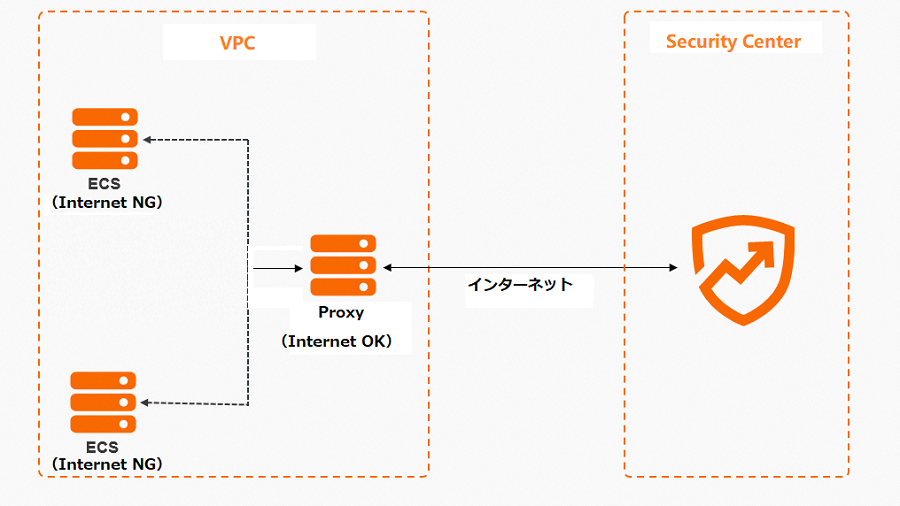

全体構成図

今回 Proxy Access を検証する構成はいたってシンプルです。インターネットアクセスできないオンプレミス環境（東京リージョン VPC で模擬）のクライアントにおいて、Access Proxy 機能を実装した Proxy 経由して Security Center と通信できるかの検証となります。

検証環境の事前準備

本検証では、東京リージョンの VPC でオンプレミス環境を模擬して実施します。

1-1．CIDR を指定して VPC を作成します。

1-2．VPC 配下に CIDR を指定して VSwtich を作成します。

1-3．Vswitch 配下にプライベート IP を指定して 3 台 ECS を作成します。

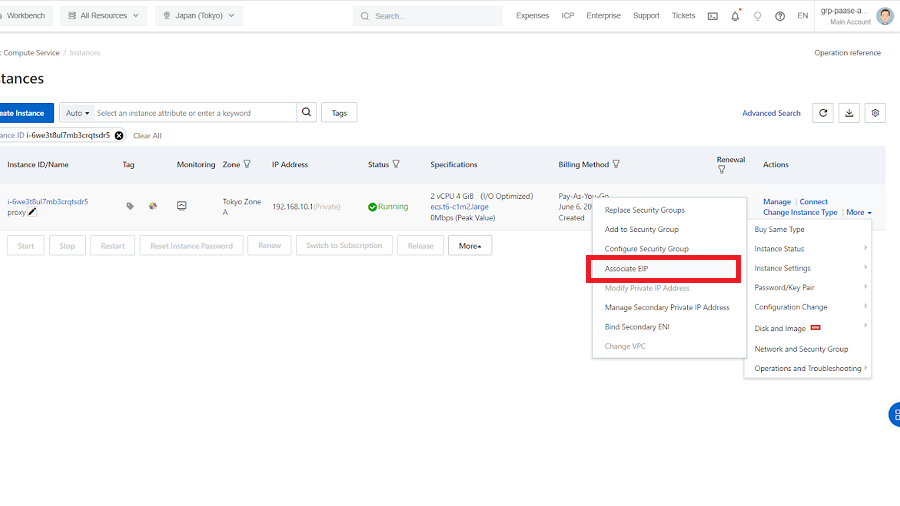

1-4．EIP を作成し、ECS1 に付与します。

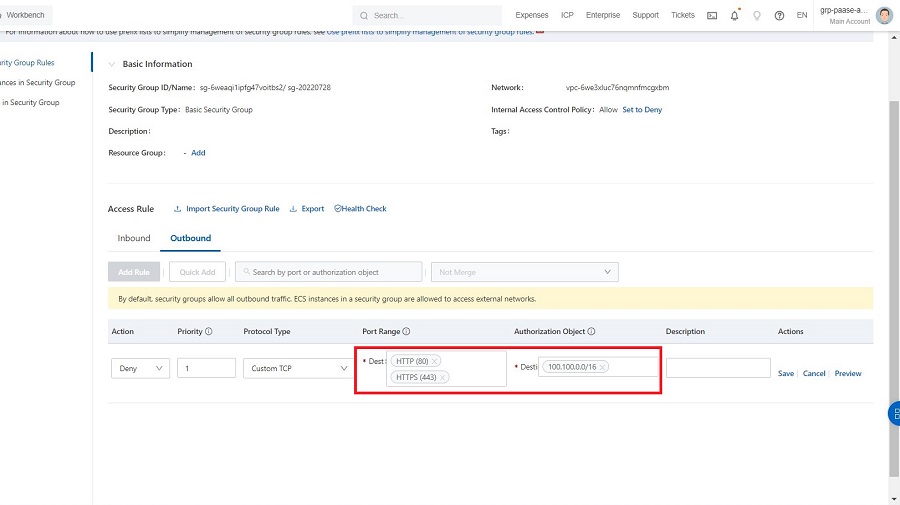

1-5．セキュリティグループにて下記ポリシーを設定します。

Action：Deny

Port Range：80、443

Authorization Object：Dest 100.100.0.0/16

説明：インターネットアクセスがなくても、ECS から Security Center のイントラネットエンドポイントへアクセスできてしまいます。そのイントラネットエンドポイントは 100.100.0.0/16 の CIDR ブロックを使用しています。それを遮断することで、VPC 環境から Security Center へアクセスはオンプレミス環境同様になります。

Access Proxy のデプロイ

Access Proxy を ECS1 にデプロイします。

2-1．Security Center のコンソールを開きます。

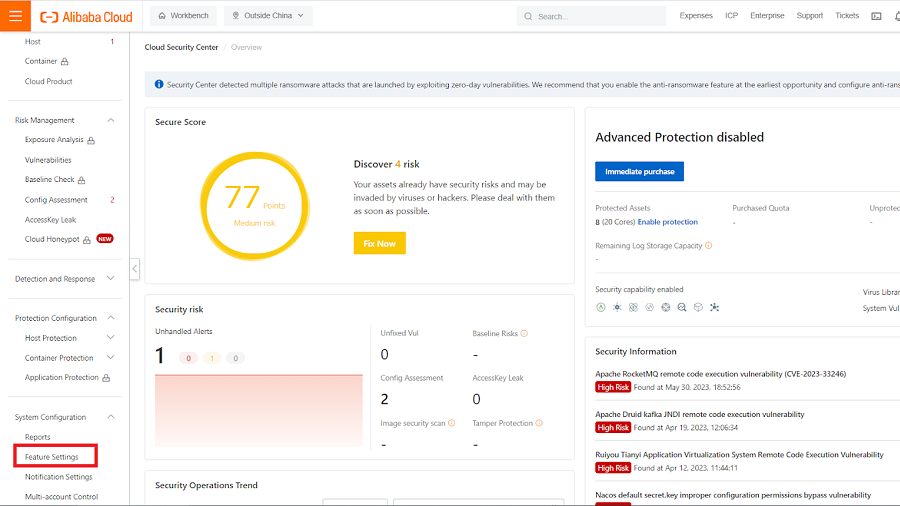

2-2．「System Configuration」-「Feature Settings」をクリックします。

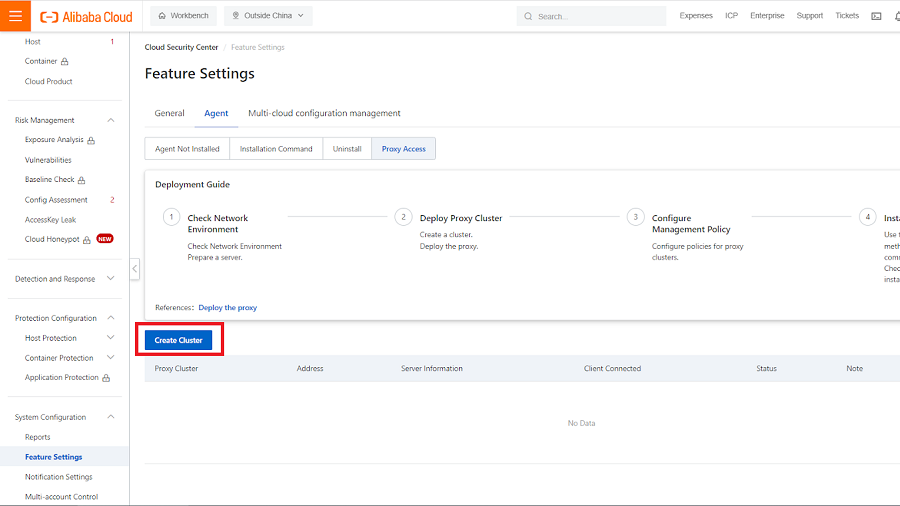

2-3．「Agent」-「Proxy Access」-「Create Cluster」をクリックします。

2-4．下記情報を入力し、「OK」をクリックします。

Cluster Name：任意の文字列

Address：ECS1 のプライベート IP

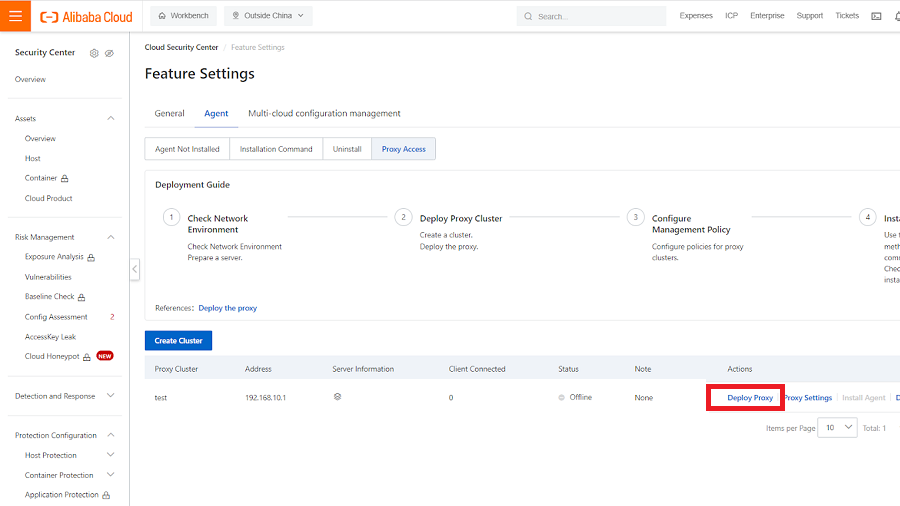

2-5．「Deploy Proxy」をクリックします。

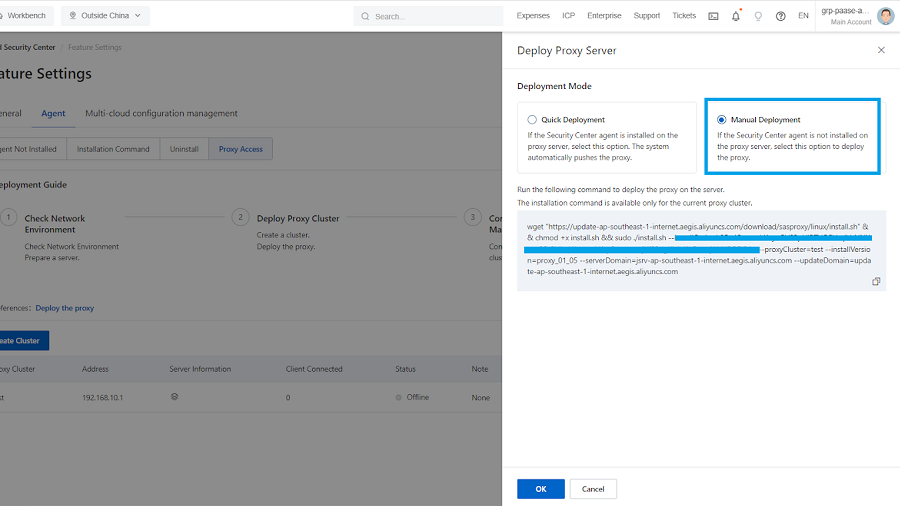

2-6．「Manual Deployment」をクリックすると、Proxyデプロイ用のインストールコマンドが表示されます。

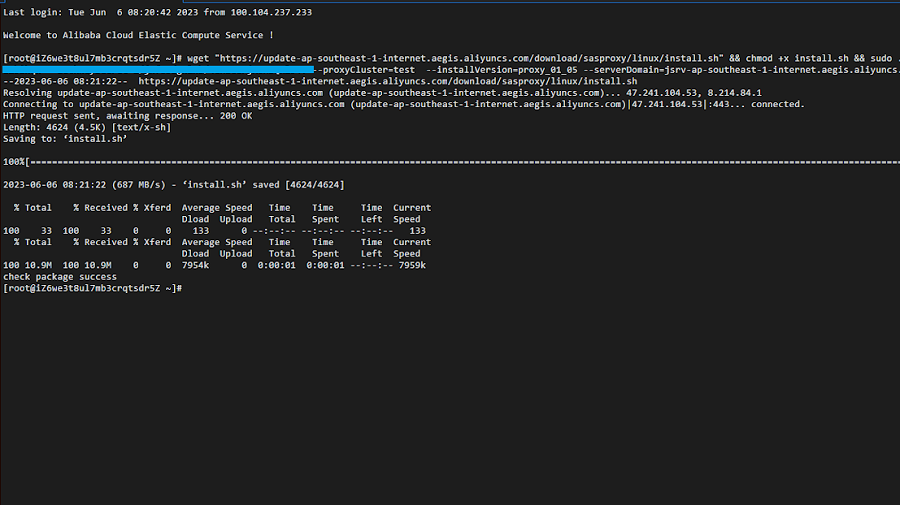

2-7．ECS1 にて、手順 3-6 で取得したコマンドを実行し、Access Proxy をデプロイします。

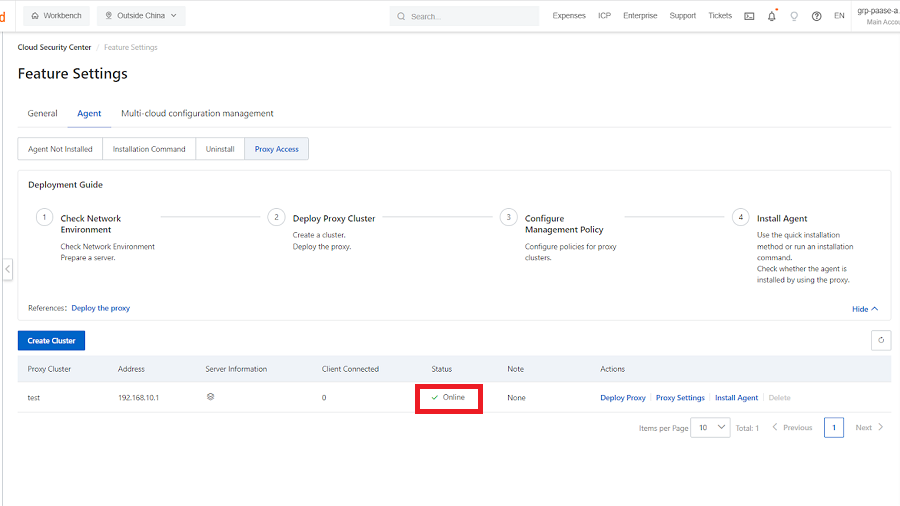

2-8．Proxy サーバ（ECS1）が Online になったことを確認します。

Client Agent のインストール

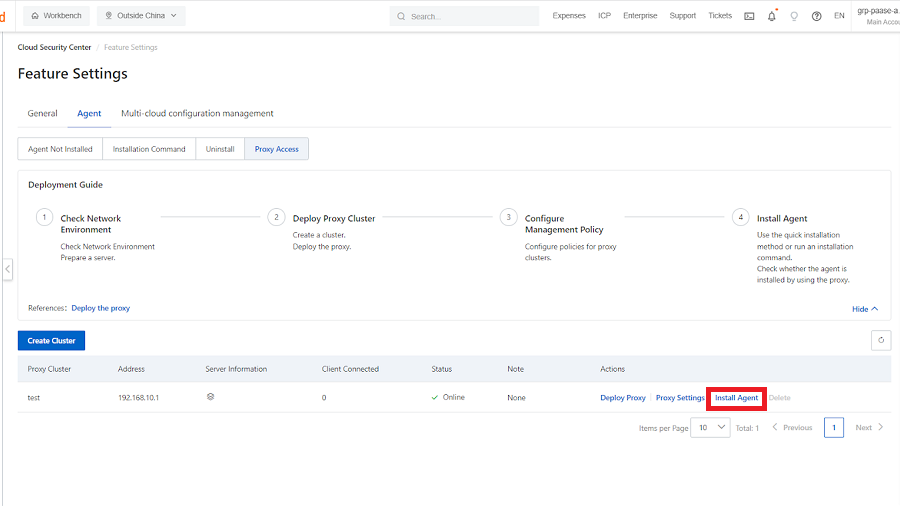

3-1．「Install Agent」をクリックします。

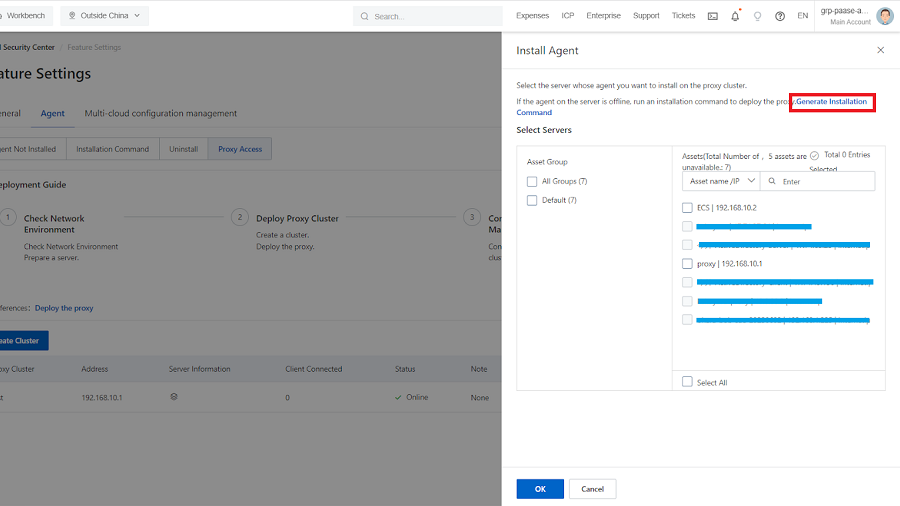

3-2．「Generate Installation Command」をクリックします。

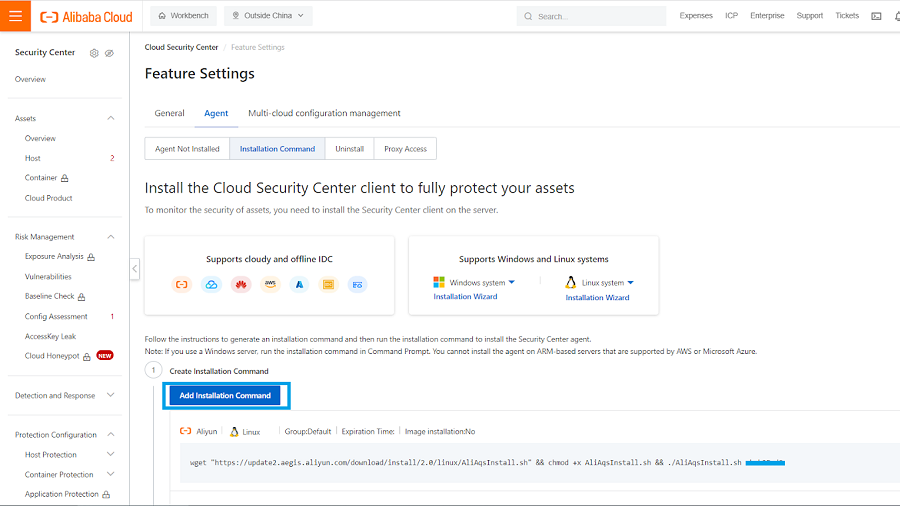

3-3．「Add installation Command」をクリックします。

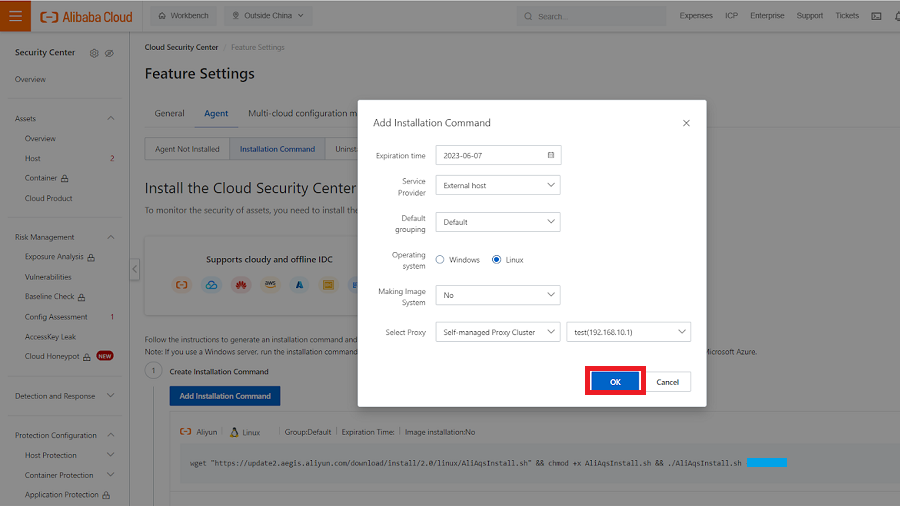

3-4．先に Linux Client で実施しますので、以下のように入力し、「OK」をクリックします。

Expiration time：翌日の日付

Service Provider：External host

Default grouping：Default

Operating system：Linux

Making Image System：No

Select Proxy：手順 2-8 で作成した Proxy

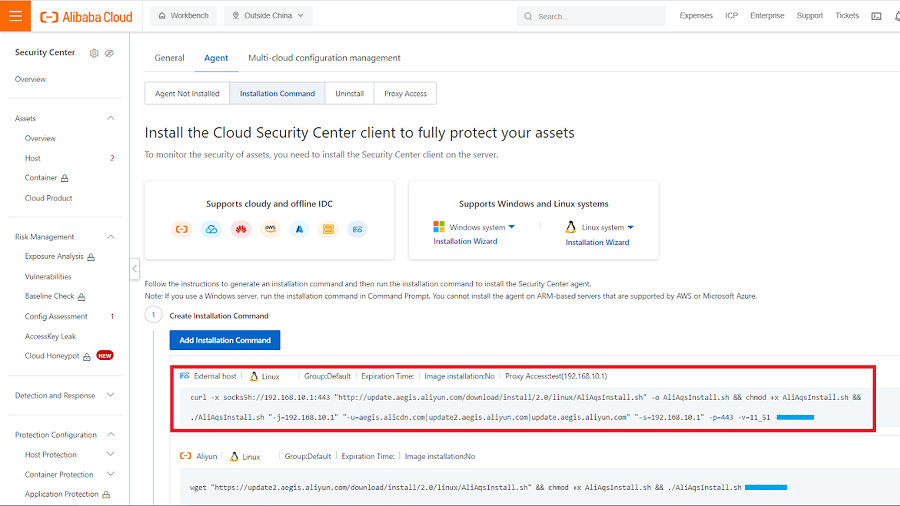

3-5．Access Proxy 経由の Client Agent インストール用コマンドが表示されますので、コピーします。

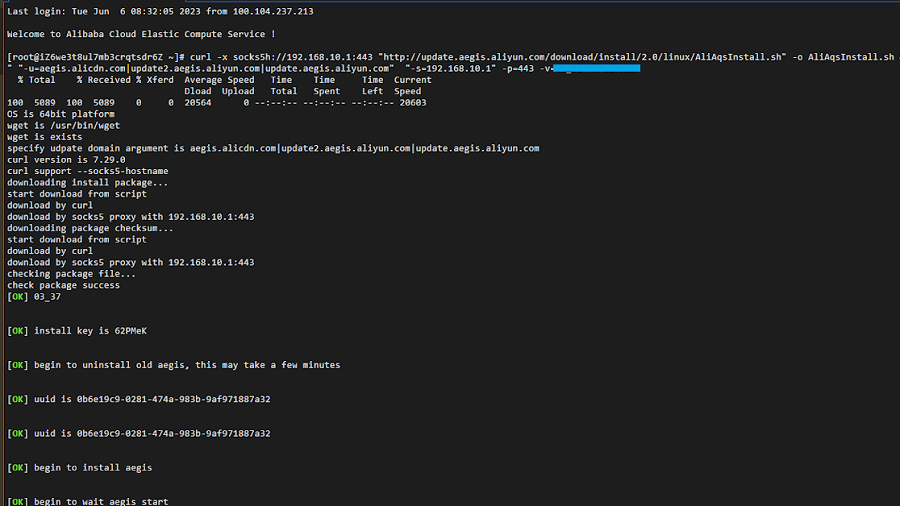

3-6．ECS2 にて、手順 3-5 で取得したコマンドを実行し、Client Agent をインストールします。詳細を見ると、ECS1 経由でインストールファイルをダウンロードしたことが分かります。

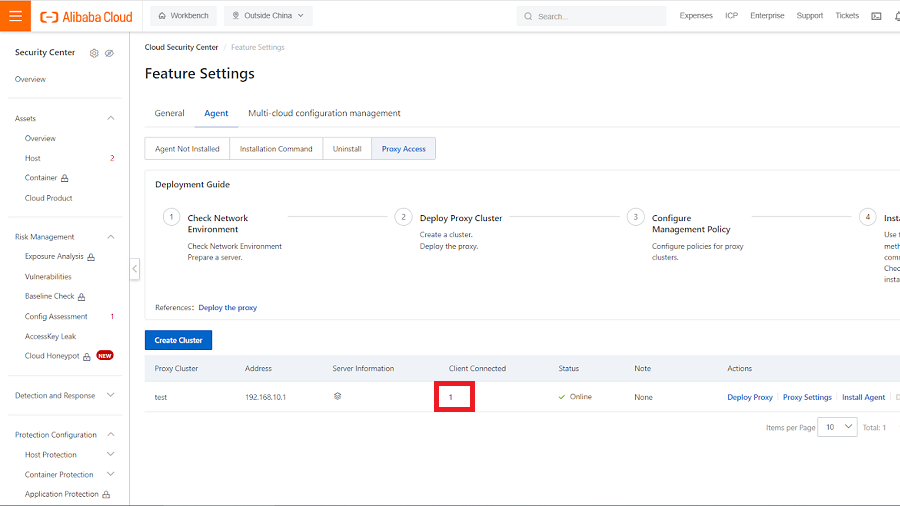

3-7．コンソールで Access Proxy 経由接続で済みのクライアントが 1 になりました。

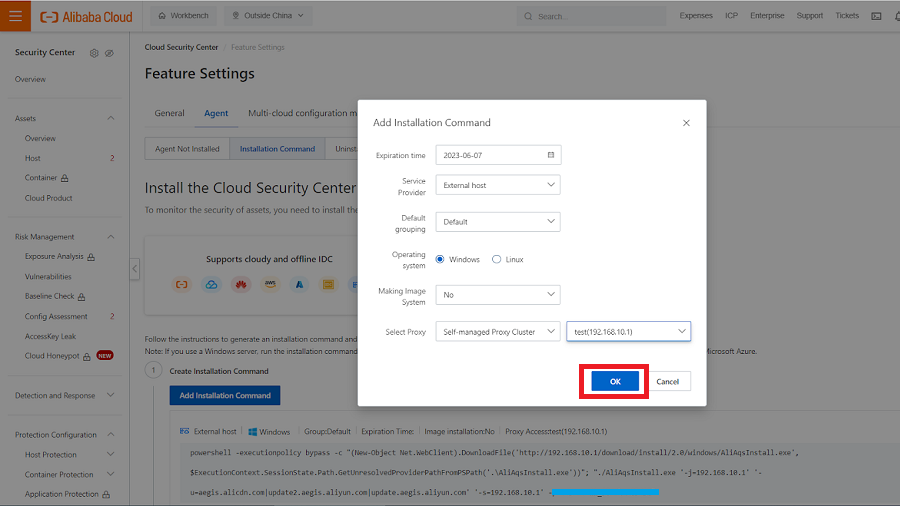

3-8．手順 3-4 と同様に、Windows Client 用コマンドを生成します。

Expiration time：翌日の日付

Service Provider：External host

Default grouping：Default

Operating system：Windows

Making Image System：No

Select Proxy：手順 2-8 で作成した Proxy

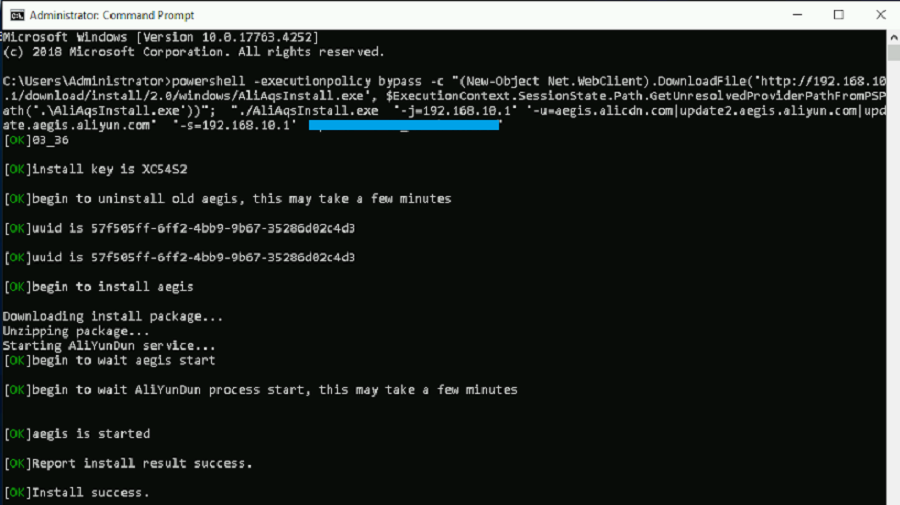

3-9．ECS3 にて、手順 3-8 で取得したコマンドを実行し、Client Agent をインストールします。

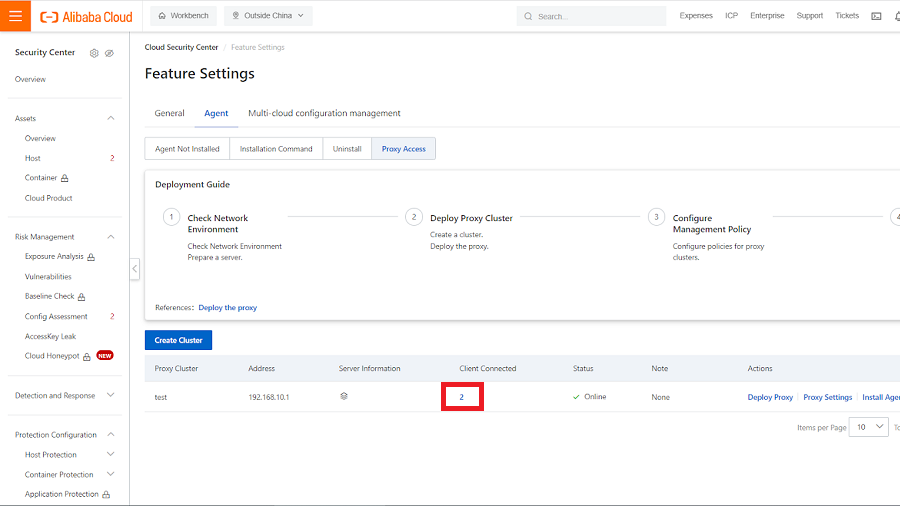

3-10．コンソールで Access Proxy 経由接続で済みのクライアントが 2 になりました。

さいごに

今回は、Alibaba Cloud Security Center の新機能 Proxy Access を検証してみました。複雑な設定がなく、Access Proxy デプロイ及び Client Agent インストールして簡単に接続ができました。また Access Proxy のデプロイを先に実施することで、インターネットアクセスできないクライアントでも、Client Agent ダウンロードから既に Proxy 経由になりますので、手間がかかりません。もし直接インターネットにつなげない環境から Security Center を利用するニーズがありましたら、ぜひ本記事を参考にしてみてください。
